測量型LVDT位移傳感器
Trans-Tek的測量型LVDT適用于需要彈簧加載式傳感器的應用，能夠提供精確的線性位移測量。當移動物體無法直接連接到LVDT的磁芯組件時，應使用測量型傳感器代替?zhèn)鹘y(tǒng)的自由非導向LVDT。
常見應用包括厚度測量、機械控制、表面輪廓測量，以及任何需要精密測量的場合。我們的測量型傳感器提供交流（AC）和直流（DC）兩種類型，并有不同尺寸可選。我們也可以根據您的具體需求定制LVDT。
330系列
3/8英寸交流測量型LVDT傳感器
330系列的3/8英寸交流測量型LVDT傳感器在緊湊的彈簧加載結構中提供精確的線性位移檢測。其采用先進的線圈繞制技術，最大限度地縮短了整體長度，同時優化了性能表現。彈簧力經過精心設計，以確保機械頻率響應與測頭接觸力之間的良好平衡。
該系列傳感器的測量行程范圍為±0.005英寸至±1.0英寸，非常適用于材料厚度測量、單點或多點表面輪廓測量、蠕變測試或任何需要小型彈簧加載LVDT的應用。此外，該產品也是標準指針式比較儀的理想替代方案。
主要特點：
- 測量范圍：±0.005英寸至±1.0英寸
- 自潤滑軸承
- 非線性誤差：≤0.20%
- 重復性：20微英寸
SPECIFICATIONS – ELECTRICAL (Reference frequency 7.0 KHz)
| MODEL | UNITS | 0330-0000 | 0331-0000 | 0332-0000 | 0333-0000 | 0334-0000 | 0335-0000 | 0336-0000 | 0337-0000 |
| LINEAR RANGE | ±Inches ±(mm) | 0.005 (0.13) | 0.01 (0.26) | 0.025 (0.64) | 0.05 (1.27) | 0.1 (2.54) | 0.25 (6.35) | 0.5 (12.7) | 1.0 (25.4) |
| NON LINEARITY | <?±0.25% Max. | <?±0.20% Max. | |||||||
| OVERTRAVEL | OUTPUT MONOTONIC OVER ENTIRE MECHANICAL TRAVEL | ||||||||
| TEMPERATURE RANGE | -4°F to +176°F (-20°C to +80°C) (OPERATING)? ??-65 °F to +176°F (-54°C to +80°C) (STORAGE) | ||||||||
| TEMP. COEFFICIENTS | ZERO: < ±0.001% Linear Range/°F ? ? ?SENSITIVITY: < ±0.01% /°F | ||||||||
| SENSITIVITY | V/in./V ±10% | 4 | 4 | 4 | 4 | 4 | 2 | 1 | 0.5 |
| PHASE ANGLE | ° | 5 | 5 | 5 | 5 | 5 | 0 | 0 | 0 |
| INPUT IMPEDANCE | Ohms | 260 | 255 | 250 | 245 | 480 | 320 | 300 | 355 |
| INPUT RESISTANCE | Ohms DC | 36 | 36 | 36 | 36 | 60 | 22 | 30 | 40 |
| OUTPUT RESISTANCE | Ohms DC | 135 | 135 | 135 | 135 | 205 | 210 | 170 | 185 |
| NULL VOLTAGE | % V Ex. Max. | 0.2 | 0.25 | 0.3 | 0.4 | 0.8 | 1 | 1 | 1 |
| MAXIMUM EXCITATION | 15 VRMS | ||||||||
SPECIFICATIONS – MECHANICAL

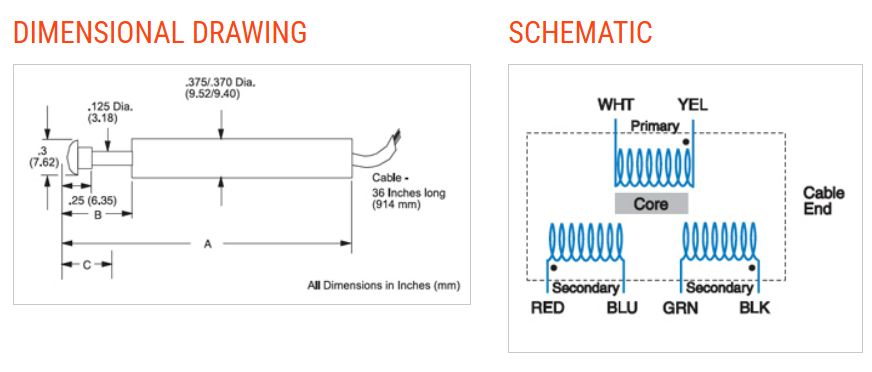

| MODEL | UNITS | 0330-0000 | 0331-0000 | 0332-0000 | 0333-0000 | 0334-0000 | 0335-0000 | 0336-0000 | 0337-0000 |
| TOTAL LENGTH A | Inches (mm) | 2.45 (62.2) | 2.45 (62.2) | 2.45 (62.2) | 2.45 (62.2) | 2.93 (74.4) | 5.35 (136) | 6.86 (174) | 10.45 (265) |
| SHAFT EXTENSION B | Inches (mm) | 0.65 (16.5) | 0.65 (16.5) | 0.65 (16.5) | 0.65 (16.5) | 0.83 (21.1) | 1.22 (30.9) | 1.69 (42.9) | 2.60 (66.0) |
| NULL POSITION C | Inches (mm) | 0.1 (2.54) | 0.1 (2.54) | 0.1 (2.54) | 0.1 (2.54) | 0.15 (3.81) | 0.35 (8.89) | 0.57 (14.5) | 1.15 (29.2) |
| SPRING FORCE @ NULL | Lbs. | 0.73 | 0.73 | 0.73 | 0.73 | 1.07 | 0.74 | 0.57 | 0.70 |
| FREQ. RESPONSE | Hz | 250 | 180 | 110 | 75 | 45 | 18 | 6 | 6 |
直流操作（可選振蕩器/解調器）
為了便于原型開發，或在需要直流輸入—直流輸出系統的情況下，任何標準型或高溫型330系列LVDT均可與型號為1000-0014的振蕩器/解調器配套使用。該振蕩器/解調器專為與LVDT配合設計，其組成的直流系統可實現與單獨交流LVDT同等水平的性能。
高電平的直流輸出電壓可直接與模擬電路、數據采集卡、PLC或A/D轉換器連接。型號1000-0014支持定制功能，如零點偏移和非標準增益調整，為客戶提供一種簡便且具有成本效益的方式，以根據其具體需求定制測量系統。
