607 系列 360° 精確反饋和顯示
0607-0002 型光學編碼器和 1005-0000 型計數器顯示系統提供整個 360° 旋轉過程中軸角位移的精確反饋和讀數。從固定或用戶可設置的點開始，角度位置以度數顯示在轉速高達 3000 RPM 的無限軸旋轉中，具有等效的 BCD 輸出、USB 輸出和模擬輸出。在最簡單模式下，編碼器位置在 0.00° 至 359.95° 范圍內以 0.05° 的增量顯示。顯示器和編碼器單獨出售，無需調整即可提供完全精度。
主要特點
- 顯示完整的 360° 工作范圍
- 速度到 3,000 RPM
- 二進制編碼十進制 （BCD） 輸出
- USB 輸出
- 0.05° 精度和 0.05° 分辨率
- 模擬 +/-5 VDC 輸出

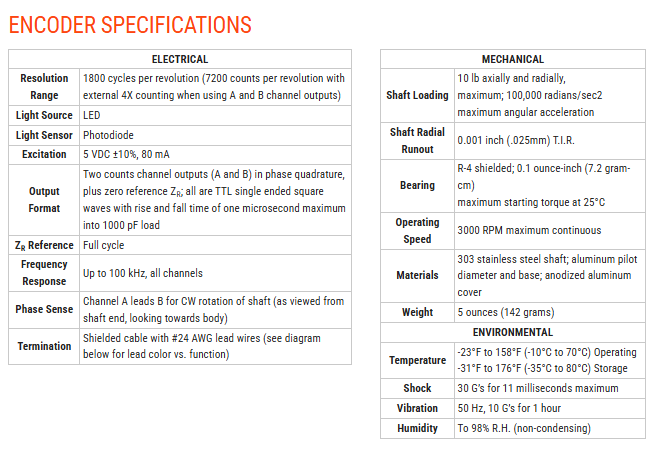

型號 0607-0002 光學編碼器
型號 0607-0002 是一款旋轉增量編碼器，每轉軸可輸出 1800 次正交 TTL 信號循環和一個零參考加 （Zr）。體積小、重量輕、伺服和/或螺栓面安裝使其易于安裝，即使在空間有限的情況下也是如此。

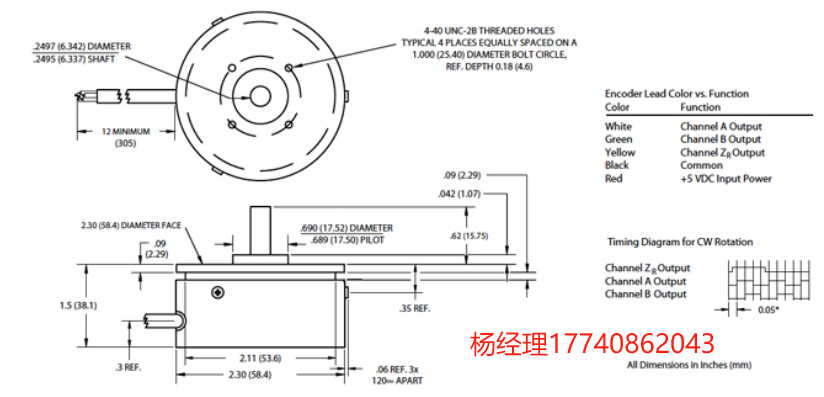

編碼器的精密導向直徑為將裝置安裝在與要監控的軸同心的裝置提供了參考。桿面上的四個螺紋孔或其圓周上的伺服槽提供了兩種將主體固定到用戶參考表面的方法。強烈建議安裝撓性聯軸器，以保護編碼器免受受監控軸的過度不對中或運動的影響。編碼器電纜可以直接焊接到顯示器連接器上，也可以延長。
1005-0000 型計數器顯示器
型號 1005-0000 是面板安裝的 5 位 LED 顯示屏，可激勵編碼器，將其輸出解碼為 7200 計數/轉，并顯示自上次復位起軸角度位置增量 0.05°。它還提供與顯示值匹配的可鎖存、選通 BCD 輸出。
緊湊的 1/8 DIN 外殼、后面板設置和焊接端接使其易于安裝，即使在空間有限的情況下也是如此。該顯示器可直接通過厚達 0.25 英寸（6.35 毫米）的面板安裝，也可用作臺式儀器。包括所有必要的配對 D-SUB 連接器，編碼器引線、12 VDC 電源和任何其他所需的連接都可以直接焊接到這些連接器上。
編碼器/顯示系統的作
安裝時，編碼器主體通常固定在參考表面上，其軸固定（最好通過撓性聯軸器）到被監控的軸上。它的引線連接到顯示器，這需要一個 12 VDC 外部電源，可提供至少 450 mA 的電流。顯示器可以通過在其連接器上對適當?shù)囊_（參考跳線 F1、F2 等）進行電氣短路，在本地或遠程進行編程。顯示屏直接以度為單位讀取，并在以下每個位置重置為 000.00°：1） 通電時;2） 每當達到 360.00° 時（無論標志如何）;3） 按下前面板 RESET 按鈕時;4） 當 F1 關閉至少 0.01 秒時;5） 在 ZR 時，僅在 F2 關閉時。顯示屏出廠時打開了以下觸點：F1、F2、F3 和 F4。在這種配置中，顯示范圍為 -359.95° 至 +359.95°，當軸順時針方向旋轉時，顯示值會增加（從軸的末端看，朝向主體）。關閉 F2 將在 ZR 處啟用重置。關閉 F3 將顯示的意義更改為逆時針。關閉 F4 將顯示范圍更改為 000.00° 到 359.95°。
