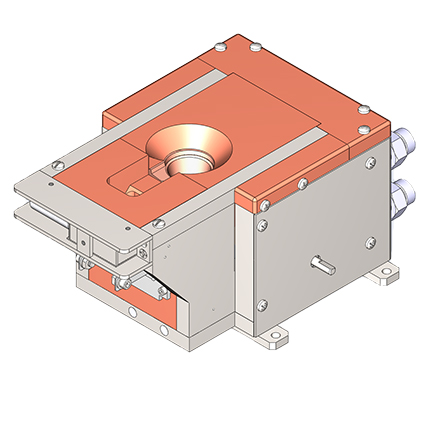

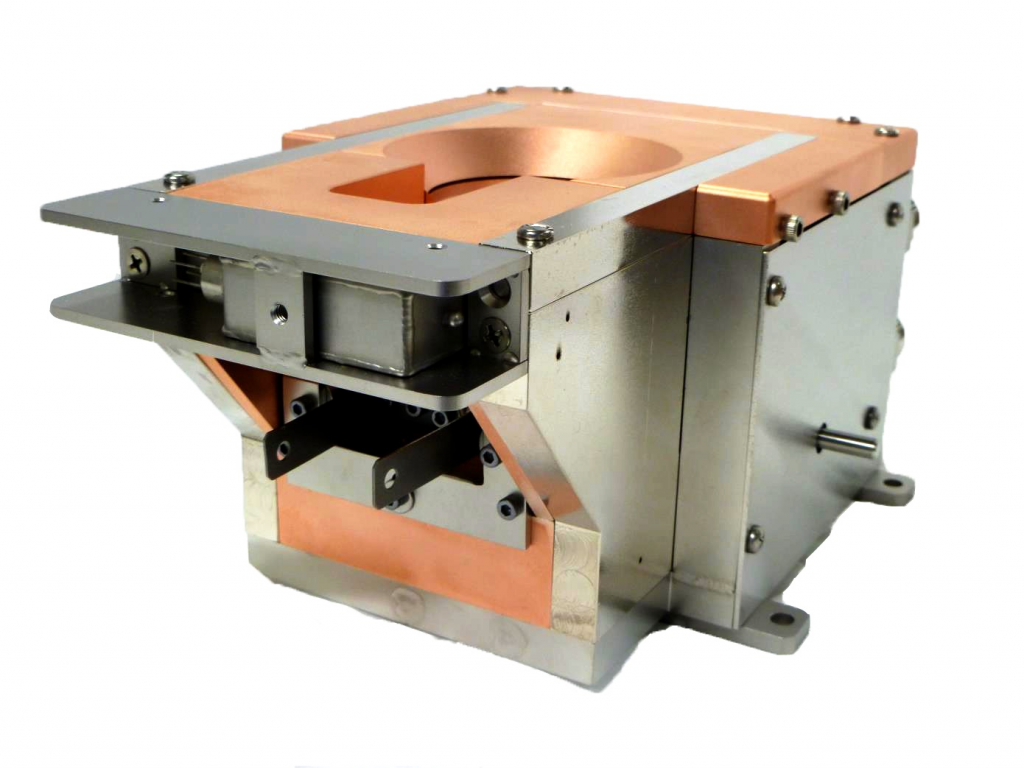

Thermionics HCR 系列旋轉式電子束蒸發源 Rotary e-Gun™

Thermionics 的 HCR 系列 Rotary e-Gun™ 支持 3 至 8 個坩堝配置，能夠?qū)崿F(xiàn)在一個真空循環中依次蒸發多達 8 種或以上材料。其設計專為高效多層膜沉積、多材料薄膜工藝而優化。

標準安裝方式為 12 英寸外徑 CF 法蘭，配套自動坩堝定位機構（Auto Indexer）及所有必要的機械、電氣連接部件。

主要特點：

  • 支持 3 至 8 個坩堝位，可實現多材料順序沉積

  • 標配 自動索引器（Auto Indexer），實現全自動坩堝定位切換

  • 所有 機械與電氣連接均已集成，便于快速安裝與運行

  • 標準安裝法蘭：12 英寸外徑（O.D.）CF 法蘭，適用于主流真空腔體接口

  • 270° 電子束偏轉角度，提高沉積覆蓋范圍

  • 多坩堝旋轉結構，便于多材料沉積

  • 可更換式坩堝組件，便于維護和更換材料

  • 長壽命發射組件

  • 簡便的燈絲更換設計

  • 永磁束偏轉控制，穩定性高

  • 集成掃描線圈，實現 X、Y 方向束斑控制

  • 提供 底部驅動 或 側邊驅動 兩種結構

技術參數：

項目參數說明
最大功率10 kW
發射電壓-6 至 -10 kV
發射電流0 – 1 A（連續可調）
燈絲功率700 W
束斑偏轉角度270°
束斑尺寸0.25 英寸直徑（緊束斑）
蒸發速率1 克/分鐘（@10 kW）
36,000 ?/min（鋁，距離 10″）
掃描頻率X/Y 雙向最高 200 Hz（配 Thermionics 控制器）
冷卻水要求3 gpm，20°C，壓差 50 psi
坩堝材質OFE 高純銅（無氧銅）
烘烤溫度上限120°C（250°F）

安裝方式（選配）：

  • CF 或 PyraFlat 金屬密封法蘭安裝型（使用標準 OFE 銅密封墊）

  • ?1 英寸螺栓安裝型（通過 ?1 英寸孔安裝，O 型圈密封）

  • 裸機型（無安裝法蘭）
