磁耦合驅動器旋轉饋通 真空傳通件 真空穿通件

稀土磁系列單旋轉和雙旋轉驅動器是常規波紋管密封和其他旋轉設備的選件。它們可適用于PLD目標時鐘以及目標和基板的連續旋轉，以及需要小外形和高性能的應用。在真空中沒有滑動密封或磁鐵，幾乎沒有雜散磁場。真空電樞由順磁性材料制成，帶有不銹鋼和氮化硅軸承，能夠反復烘烤至200°C（除去磁體）。真空軸承可用于潤滑，并且磁鐵驅動器易于拆卸。

FRMRE-275-38

• 3/8“旋轉探針
• 外徑2.75英寸安裝法蘭
• 帶位置鎖定的手動驅動旋鈕
• 內部軸承維修前旋轉4,000,000圈
• 最高烘烤溫度：200°C（已移除磁性驅動器）
• 機械扭矩極限：150 oz / in
• 最高轉速：500 rpm
• 可移動的釹鐵硼磁驅動器，用于烘烤

步進電機驅動

應用：精確定位，一次定位多個軸，計算機控制的致動

• 每轉200步
• 50 oz-in的保持扭矩（可用更高扭矩的電動機）
• 最高轉速300 rpm
• 低慣性設計
• 手動旋鈕
• 馬達控制器另售

同步電機驅動

應用范圍：粗定位，連續旋轉

• 單速72 rpm
• 2個方向
• 50 oz-in的保持扭矩（可用更高扭矩的電動機）
• 低慣性設計
• 手動旋鈕
• 馬達控制器另售

調速電機驅動

應用：變速連續旋轉，無位置反饋

• 變速
• 方向可切換
• 5 – 95 RPM，50 oz-in扭矩
• 選件：
  高扭矩電動機
  不同速度范圍
• 包括控制器

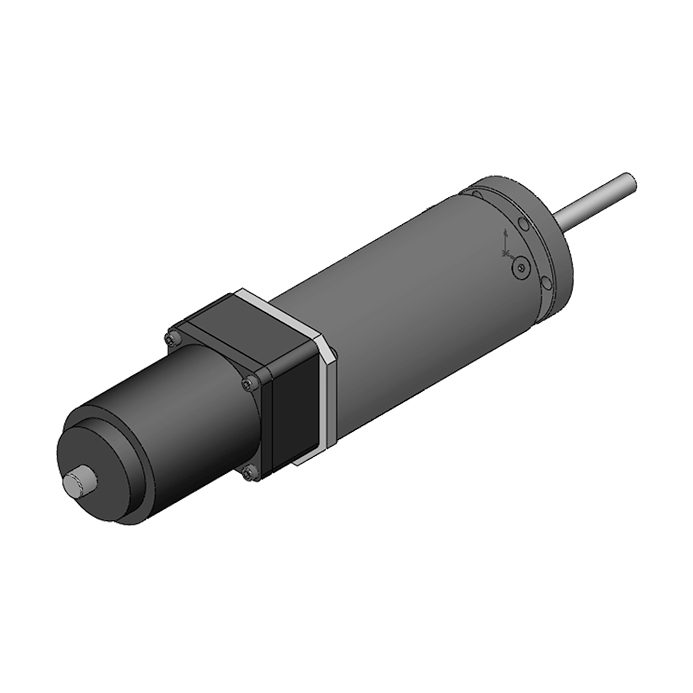

• FRMRE-275-38 / SCC如圖

雙軸旋轉饋通，F(xiàn)RRMRE-275-38 / SCC

（此處顯示的型號帶有手動操作的外軸和
可選的/ SCC電機驅動的內軸）
