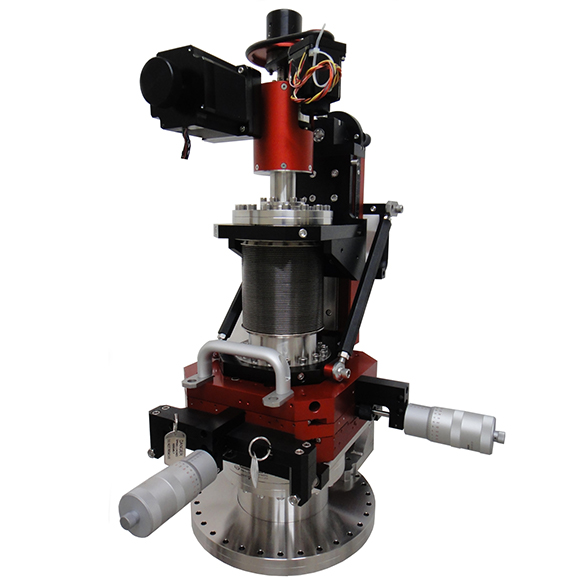

FM系列復合精??密機械手是使用兩個波紋管的XYZ單元。XY波紋管內徑為2.5英寸，3英寸和4英寸，這是標準配置，內徑可能達到6.3英寸內徑。這些單位可提供±0.5“或±1”的X和Y行程。它們可以提供最大36英寸或更大的Z行程，標準的Z波紋管ID為1.39英寸和1.87英寸。?

非旋轉管狀探針也可以在Z級基座的底部配備穩定的線性軸承。這樣可以使探頭組件更穩定，有效的“杠桿臂”更短。

該探頭選件提供了一條無心，接地，空心的不銹鋼管，該管穿過操縱器波紋管的中心延伸。該探頭通過雙面法蘭安裝在行進法蘭上，可以輕松拆卸以進行設備安裝。該管由安裝在Z行駛系統底部的不銹鋼線性軸承穩定。該軸承大大提高了探頭的穩定性。

此外，可以將差動泵送的旋轉密封件安裝到這些機械手。它們?yōu)榭蛻舻脑O(shè)備提供了更大的旋轉自由度?？梢孕薷奶结樰S承，以允許探針極旋轉以及極軸線性移動。該系統提供了一種出色的公用設施交付方法，而無需在真空中進行公用設施管線的移動。

技術指標

X和Y軸

• X和Y行程±0.5英寸或±1英寸，圓形，標準
• 預裝千分尺級耦合，
• 0.0001英寸微米劃分大的鼓式千分尺（公制千分尺可選）
• 所有XY軸承可調

Z軸

• 2英寸至36英寸Z行程
• 變速箱Acme驅動器，0.100英寸/圈（10圈/英寸）
• 0.001英寸刻度，預緊絲杠和蝸桿
• 位置鎖定
• 擴展背架

基礎法蘭

• 6“ OD超高壓基礎法蘭

游動法蘭

• 2.75英寸外徑行進法蘭

特征

• 整個過程中均采用硬化不銹鋼軸承和導向桿
• 最高烘烤溫度：200°C
