非球面鏡與回射器
Spectrum Scientific采用先進的復制工藝，提供了一種高性?xún)r(jià)比的大批量精密非球面鏡生產方案，同時保持與傳統加工方式相同的光學性能和環境穩定性。

復制光學元件的制造流程是：先按規格要求制作母版，隨后通過復制工藝（而非傳統拋光技術）將母版的光學特性轉移到基材上（詳見復制工藝說明）。

復制工藝詳解

光學復制工藝是一種成熟技術，可精準且經濟高效地制造復雜光學曲面。該工藝特別適合中大批量生產各類復雜曲面，包括衍射光柵、空心回射器、自由曲面鏡、離軸拋物面鏡（OAP）、橢圓面鏡和環曲面鏡等，其表面精度通?？蛇_(dá)λ/10或更高。

工藝流程

1. 母版制備
   以與最終產品規格高度一致的原始光學元件（母版）作為復制基準。客戶現有部件?？芍苯幼鳛槟赴媸褂?，節省工程成本。

2. 負母版成型

   • 在母版表面涂覆脫模劑和環氧樹脂混合物

   • 將涂有粘合劑的負母版與母版精密貼合

   • 環氧樹脂層在固化（熱固化/UV固化）后精確復刻母版輪廓與表面特性

   • 分離后，環氧樹脂層將完整轉移至負母版，形成所需光學曲面的完美”負像”

3. 基材復制

   • 在復制基材（玻璃/鋁/不銹鋼/碳化硅/塑料等）上涂布環氧樹脂

   • 用負母版對基材進行”壓印”成型

   • 二次固化后即可獲得可直接鍍膜的復制成品

技術優勢

• 性能等效：成品光學性能與傳統工藝制品無差異

• 顯著降本：復雜件生產成本可降低約50%

• 集成制造：可直接在帶安裝孔/支架的金屬基材上復制，實現：
  ? 部件數量減少
  ? 裝調時間縮短
  ? 重量減輕
  ? 穩定性提升

當前最大可復制直徑12英寸（300mm）的光學元件。

我們的復制鏡可選用玻璃、鋁、陶瓷等多種基材，適用于各類需要復雜光學曲面的應用場景。光學曲面?？芍苯訌?fù)制到安裝結構上，從而實現更便捷的校準并進一步降低成本。

我們提供120納米至10微米多種鍍膜規格的鏡片，更多信息請?jiān)L問”光學鍍膜”頁面。

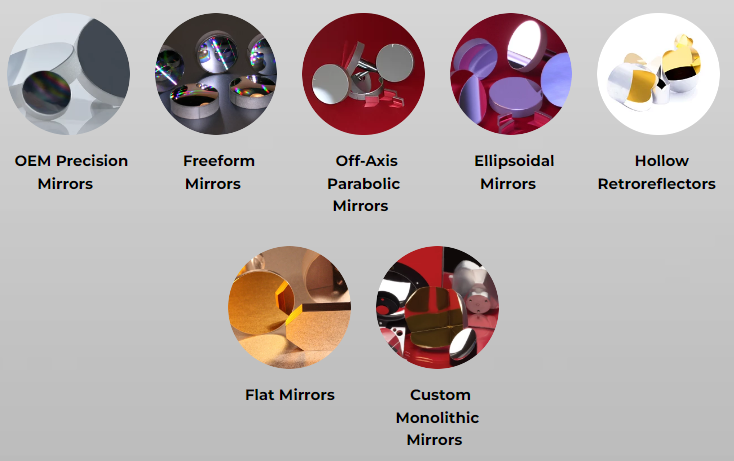

除定制鏡片外，Spectrum Scientific還提供多種標準鏡片。若現有產品無法滿足需求，請聯系銷售部門——我們定期投產新型鏡片。
