Universal Signal Conditioner, Temperature Compensated
通用信號調節器，溫度補償
Spectron MUPI-23通用信號調節器產品信息:
MUPI-23通用信號調節器是一個獨立的、完全功能的、可調節的調節模塊，具有比例因子溫度補償?shù)念~外功能。這個緊湊的環氧封裝包含了所有所需的電子和接口電路，用于操作任何Spectron單軸電解傾斜傳感器。利用軍規組件，這個雙極直流輸入/輸出設備內部生成傳感器所需的交流激勵電壓，并將傳感器輸出解調成平滑的放大直流輸出電壓。溫度補償功能減少了整體測量誤差，使輸出高度準確。制造過程中的在線質量控制確保在商業和軍事應用中的最大可靠性。內部電路允許傳感器與調節模塊之間的距離最多為65英尺（20米），幾乎沒有不利影響。此外，電源和/或顯示單元可以距離調節模塊數百碼或米，從而實現最大的現場靈活性。其他MUPI-23的特點包括零偏/增益/對稱調節、反極性保護、輸出過載（短路）保護、用于簡化安裝的分叉/可焊接端子，以及適用于惡劣環境的振動和沖擊生存能力。
Spectron MUPI-23通用信號調節器規格參數:
輸入電壓 ……………………………………………………………………………. +/-11 至 +/-16V直流電源
無負載輸入電流 …………………………………………..8 mA（最大，任意一側）
傳感器激勵 ………………………………….. 5V 峰峰值，方波，1kHz（標稱）
輸入阻抗 ……………………………………………………………………………… 5兆歐姆
輸出 ………………………………………………………………………. +/-11V直流輸入時 +/-7V直流
線性度 …………………………………………………………… 全量程的 0.04%（最大）
時間常數 ………………………………………………………………………………………… 40 毫秒
零偏（空值）調節 ……………………………………………………………….. +/-1V直流
輸出紋波 ……………………………………………………0.3% 輸出信號的峰峰值，55dB
增益和對稱調節
– 通用增益 = 通過外部電阻（R2，參見接線圖）調節為 1 到 10 倍
– 微調增益和對稱度 = 個別加（+）和減（-）調節（+/-50%）
重量 ……………………………………………………………………………………………………100 克
安裝 . …………………………………………………….. 四個用于 M3 螺絲的通孔
振動………………………………………………………………………………………….2g，10 – 500Hz
沖擊 …………………………………………………………….. 20g，11 毫秒，3 個方向
溫度系數（不含傳感器的模塊）
– 零點 ……………………………………………………………………………….. 0.02% 全量程 / 攝氏度
– 標度 ……………………………………………………………………………… 0.03% 全量程 / 攝氏度
溫度范圍
– 工作 ………………………………………………………………………………….. -25 至 +70攝氏度
– 存儲 ……………………………………………………………………………………… -40 至 +80攝氏度
溫度補償 - 可以使用外部硅溫度傳感器（KTY81-120）和電阻（SBT）對組件（模塊和傳感器）進行溫度補償 。精確的電阻值由將十位電阻箱放在 R3 上并調整至獲得所需結果來確定。通過這種配置，可以將 比例溫度系數誤差從0.3%/攝氏度（標稱）降低到0.03%/攝氏度（標稱）。請參閱接線圖查看連接 點。

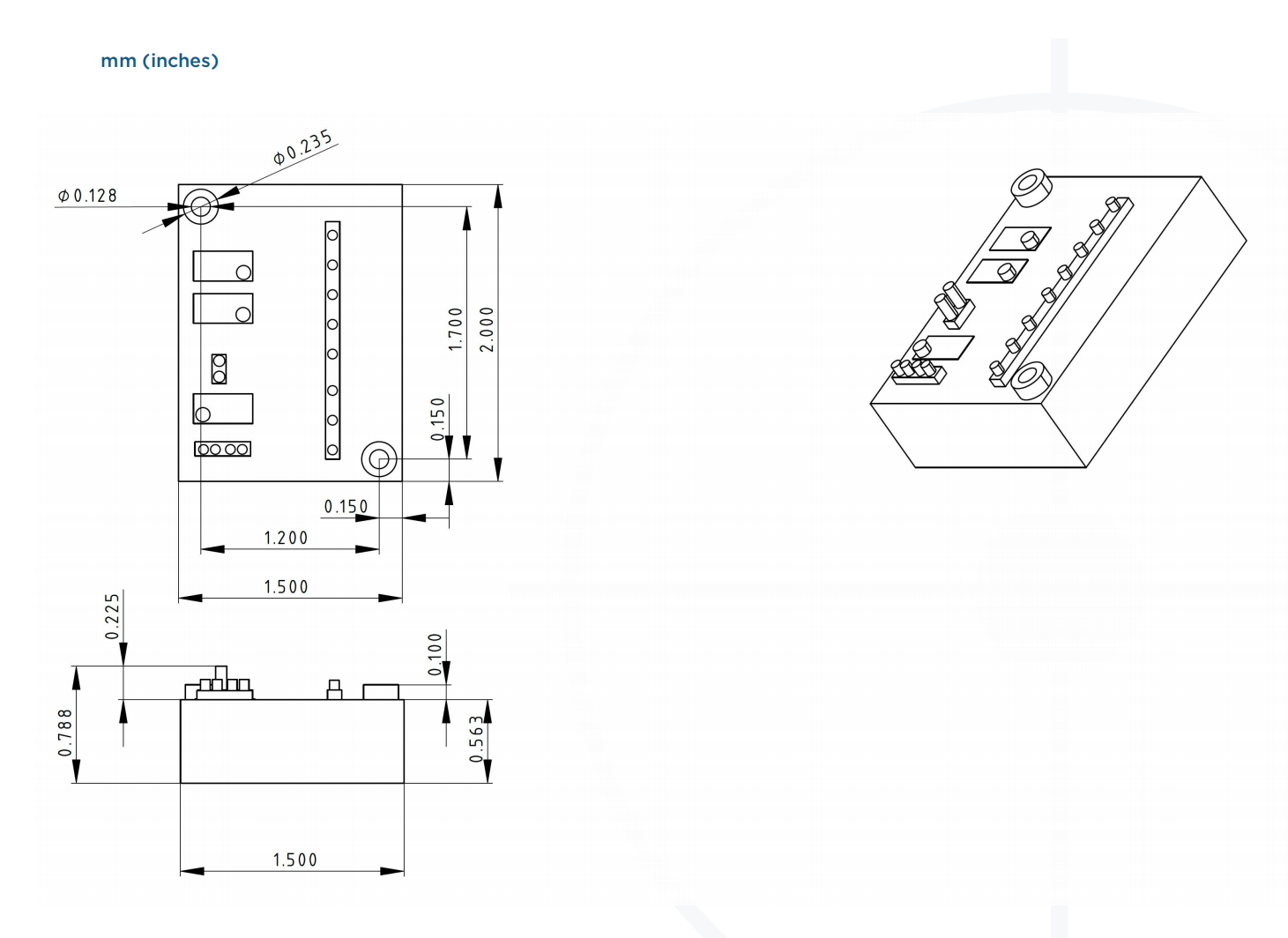

尺寸：
