校準激光干涉儀 SP 15000 C6 NG
用于高精度同時測量和校準定位軸的長度、俯仰角、偏航角、橫滾角和直線度的激光干涉儀
- 具有最高精度的靈活長度測量系統
- 高精度的長距離長度測量
- 同步、連續測量長度、俯仰角和偏航角以及直線度
- 與可選的側傾角測量傳感器結合使用，最多可進行 6 個 DoF 測量
- 由于集成了光束方向檢測，易于處理和調整
- 測量反射鏡的傾斜不變性大
- 光束距離： 50 mm
- 水平和垂直直線度分量可通過旋轉光學元件測量
- 廣泛的觸發選項
- Windows 和 Linux 下 OEM 軟件的開放接口
- 根據當前 DIN 和 ISO 標準的校準軟件 InfasMTCAL
機床軸導向特性的高精度動態采集以及隨后的符合標準的校準是一個非常費力和時間的過程，最終導致高定位精度。

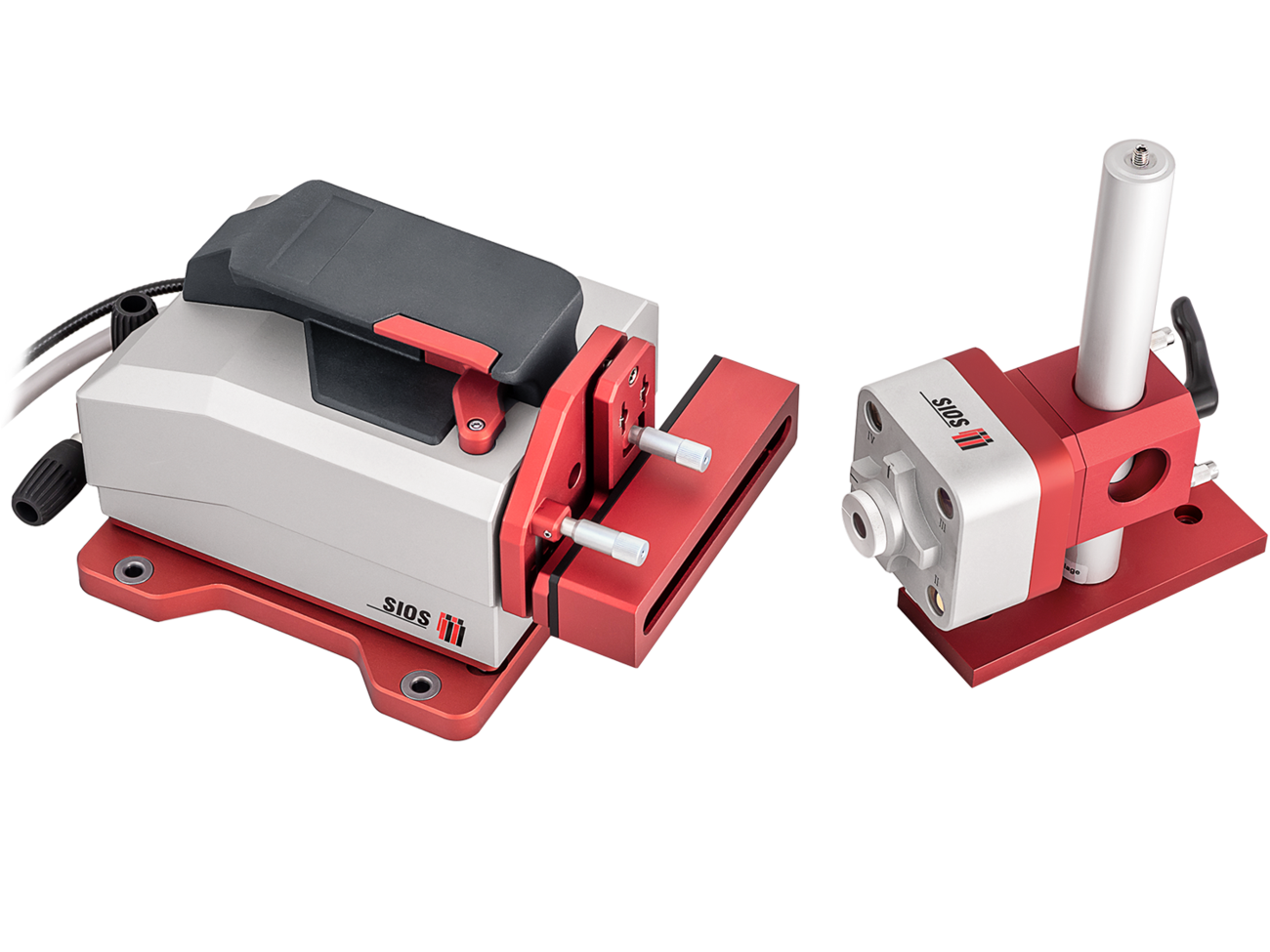

SP 15000 C6 Ng 校準激光干涉儀專為滿足三坐標測量機和高精度機床制造商的要求而開發。它支持同步、連續，并與可選的側傾角傳感器結合使用，可實現 6 個自由度測量。在所有三個長度測量通道中，使用相同的高度穩定的激光頻率，通過激光干涉測量法高度精確地獲取 x 軸和 y 軸對準的測量量長度、俯仰角、偏航角和直線度。
可以使用可選軟件實現完整的機器驗收或空間補償。
由于直線度光學元件的緊湊設計，直線度鏡直接連接到傳感器頭上。因此，只需組裝兩個組件并相互對齊。即使在狹窄或難以接近的空間內，測量系統也可以快速安裝并可靠地進行調整。
傳感器頭的光纖耦合和集成的光束方向檢測支持輕松的操作和調整。校準干涉儀不需要額外的支架。它可以直接放置在穩定的床身上。這最大限度地減少了要對準的光學元件的數量。
對于較大的測量范圍或校準任務，首選無線電溫度傳感器或我們的精密氣候測量站 LCS。
