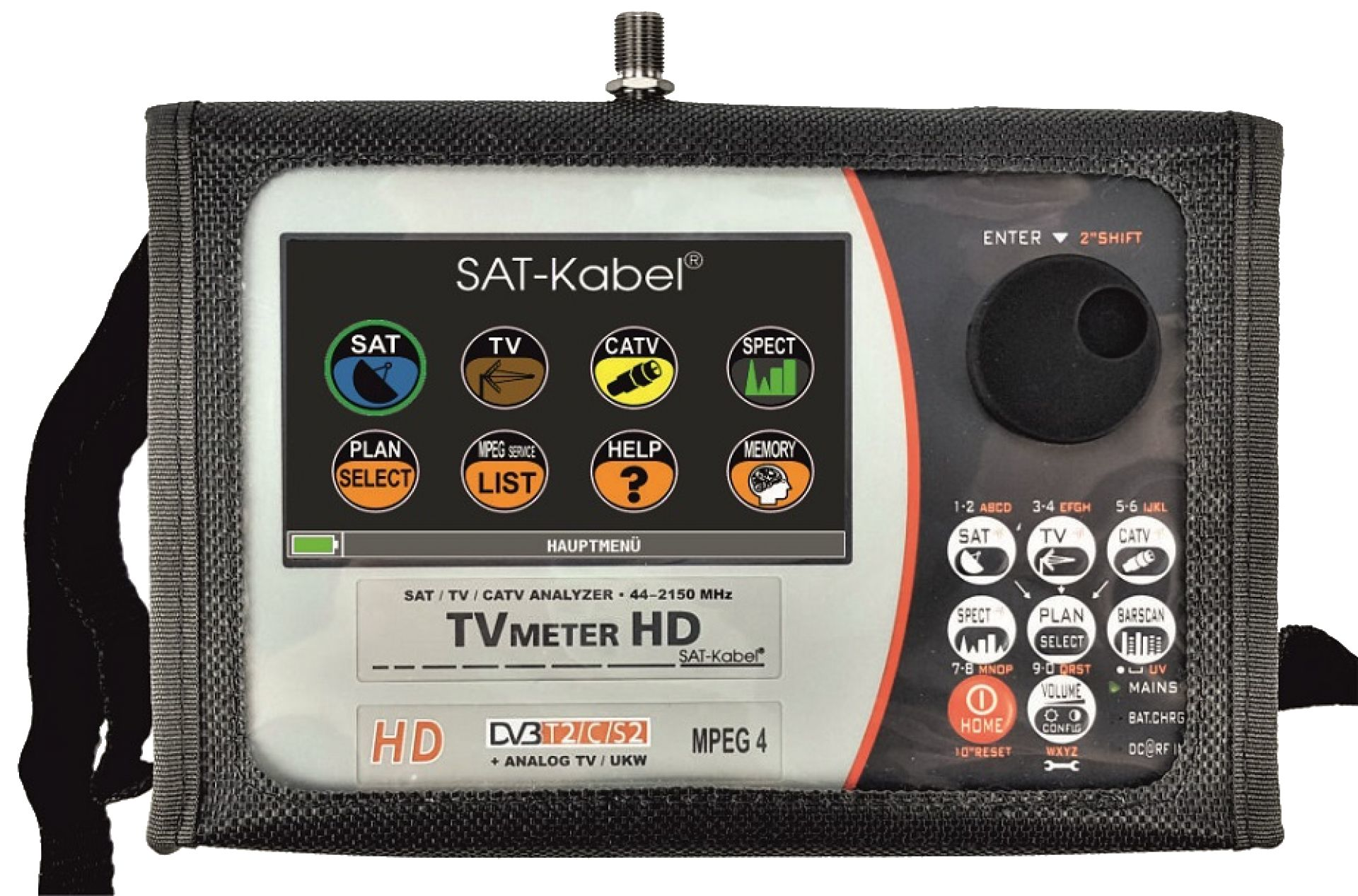

TVmeter HD-Touch – 測量設備與頻譜分析儀
TVmeter HD-Touch?是一款用于衛星電視（DVB-S/S2）、有線電視（DVB-C）和地面電視（DVB-T/T2）的測量設備，支持圖像和聲音播放。配備 4.3 英寸 16:10 TFT 彩色觸摸屏，可測量信號強度、頻譜、誤碼率（BER）、調制誤差率（MER）和星座圖，并支持廣播和電視節目播放以及數據記錄功能。
技術參數
測量與頻譜分析
- 顯示屏：4.3 英寸 TFT 彩色觸摸屏，16:10 比例
- 頻率范圍：
- 電視（TV）：44 – 880 MHz
- 衛星（SAT）：930 – 2150 MHz
- 電平測量范圍：
- 電視（TV）：10 – 100 dBμV
- 衛星（SAT）：28 – 92 dBμV（使用外部衰減器可達 120 dBμV）
- 電平精度：±3 dB
- 快速頻譜顯示（MAX HOLD）：
- 完整頻譜顯示，支持峰值保持
- 可變范圍和自動參考電平
- 測量功能：
- 模擬信號：電平、V/A
- 數字信號：BER、MER、PER、SCR、星座圖
- 信號質量：自動質量測試
- 數據存儲：支持?jǐn)?shù)據記錄功能（DATA-Logger）
- 電視頻道計劃：預編程全球和國家特定的頻道計劃
- 衛星頻道計劃：預編程超過 2000 個轉發器
通用參數
- 測量端口直流電壓：5 / 15 / 18 / 24 V
- 電池：鋰聚合物電池組，支持 2-3 小時運行
- 電源與充電器：12 V DC
- USB 接口：用于軟件升級和頻道計劃管理
- 外殼：金屬外殼，配備防雨包和肩帶
- 尺寸：123 mm（高）× 185 mm（寬）× 44 mm（厚）（僅設備）
- 重量：1.3 kg
主要特點
- 多功能測量：支持模擬和數字信號的多種參數測量。
- 頻譜分析：實時顯示頻譜，支持峰值保持和自動參考電平。
- 數據記錄：支持測量數據的存儲和導出。
- 便攜設計：輕便易攜，適合現場使用。
- 全球頻道支持：預編程全球和國家特定的電視及衛星頻道計劃。
