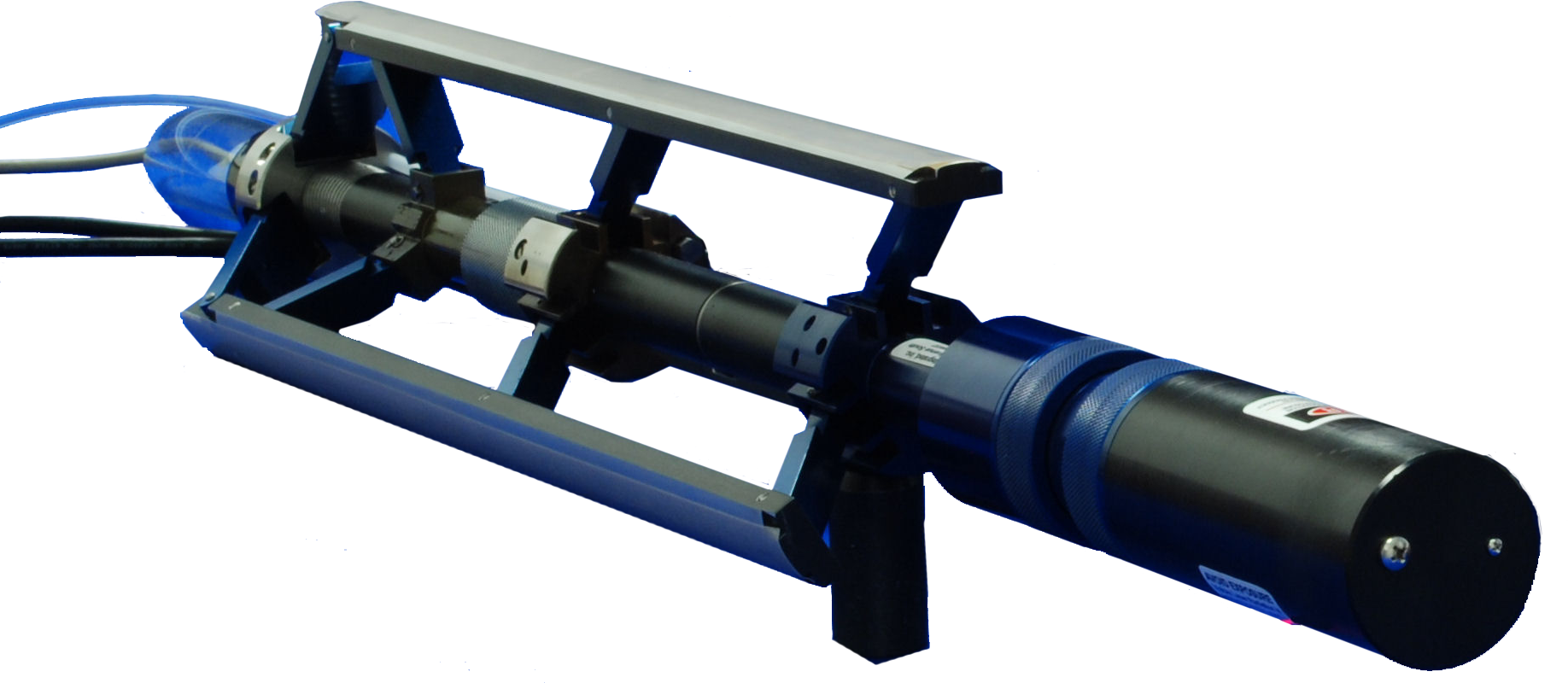

Quest integrated LOTIS QC-40 軟管管徑測量設備
沒有其他便攜式工具可以像LOTIS QC-40 軟管管徑測量設備那樣提供完整的輪廓。無論其幾何形狀或材料表面如何，我們的QC-40 激光表面輪廓儀提供了令人難以置信的精確橫截面尺寸輪廓，并測量了難以觸及的管狀內部。
操作員通過將激光探頭插入管中并用膨脹的定心鞋鎖定其位置來進行測量。一旦鎖定，只需旋轉探頭即可。QC-40 高精度激光測量?jī)x激光頭收集測量數據，并通過系統軟件立即進行處理。
收集的數據顯示在用戶直觀的控制臺上，為操作員提供關于測量值的即時視覺反饋（以數值形式提供），并以圖形顯示被測管的幾何形狀。
操作員可以打印報告，保存文件以進行合規性報告，或存檔結果以供以后檢索。QC-40 高精度激光測量?jī)x采用了曾經復雜的工藝，使其更容易、更快、更準確。
| LOTIS QC-40 軟管管徑測量設備技術參數： | |
|---|---|
| 功能 | 內部配置文件 |
| 設計使用 | 漸進式空腔定子、管子和管道，槍管膛（膛線和光滑） |
| 管道長度 | 從入口點測量到10英尺深 |
| 孔徑 | 2.2英寸至8.6英寸 |
| 測量 | 大直徑、小直徑、法蘭輪廓 |
| 精度（測量） | ±0.002″ (大直徑/小直徑) for彈性體/橡膠襯里定子 |
| 分辨率 | 0.0005″ |
| 掃描數據點 | 每360°掃描最多3600個半徑測量值 |
| 徑向測量 | 1.0英寸（25mm）范圍 |
| 掃描時間 | 測量范圍<20秒 |
| 數據管理 | 通過專有系統軟件自動處理 |
| 系統參數 | |
|---|---|
| 掃描頭型 | 激光探頭 |
| 導出格式 | CSV, DXF |
| 系統組件 | 插入桿上的激光探頭，帶膨脹鞋、校準管、筆記本電腦 |
| 電源要求 | AC 120V至筆記本電腦/或由筆記本電腦通過USB供電的電池 |
| 數據傳輸 | 通過USB連接器連接長達15英寸的電纜 |
| 系統重量 | 掃描探頭6.5磅。筆記本電腦6.2磅（帶延長壽命電池） |
| 帶扶正器的探頭尺寸 | 半徑-2英寸x長度32英寸 |
