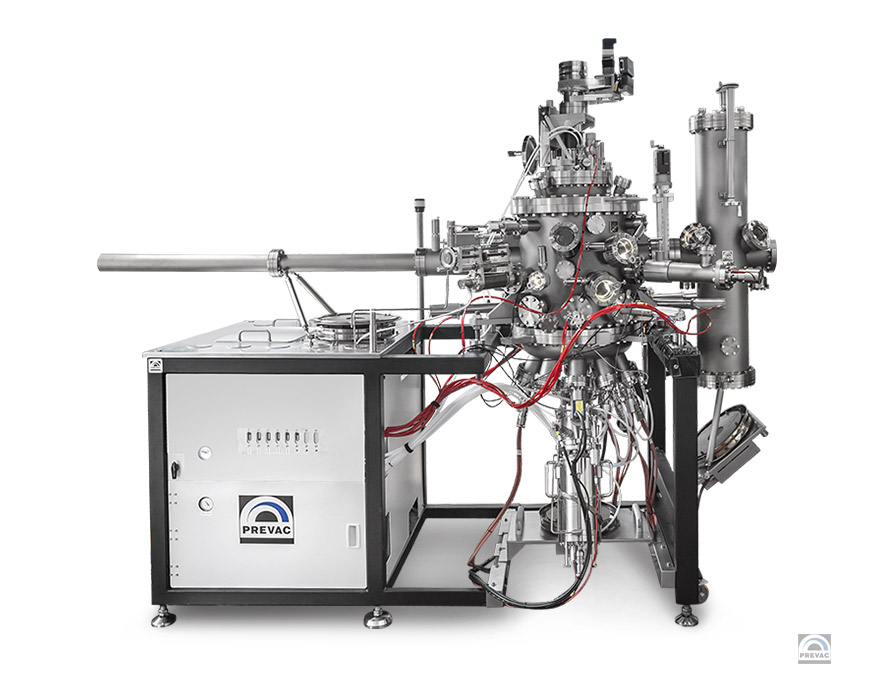

標準 MBE 系統

PREVAC 的標準分子束外延（MBE）系統為獨立式配置，包括一個沉積工藝腔體以及一個用于便捷快速加載樣品的負載鎖腔體。該系統適用于 III-V、II-VI 族元素的外延生長，以及其它異質結構材料的研究。

系統提供可更換底法蘭的設計。整個底法蘭可通過專用設計的小車輕松更換，從而支持多種源配置，滿足不同科研需求。

特點

• 通用型解決方案，適用于大多數 MBE 外延生長工藝研究需求

• 適用于 III/V 族、II/VI 族元素及其他異質結構材料的外延生長

• 可安裝 多達 10 個蒸發源（DN 63CF 接口），配備相應電源

• 帶閥裂解源，帶電源

• 高功率電子槍（e-gun），配電源

• 1 至 4 軸 電動或手動樣品操控器，接收站可加熱至 最高 1400°C（采用耐用的固體 SiC 加熱元件）

• 可支持的基片尺寸：從 10×10 mm 到 4 英寸

• 系統基壓范圍：5×10?1? 到 5×10?11 mbar

• 工藝腔體直徑可選：? 300 mm 或 ? 450 mm，帶可更換底法蘭（例如，? 450 mm 腔體可配置多達 10 個 DN 63CF 蒸發源接口）

• 真空泵系統：前級泵 + 渦輪分子泵（TMP）+ 離子泵 + 鈦升華泵（TSP）

• 石英晶體薄膜監測器（帶 Z 向操作器），可實現在聚焦點的沉積速率和厚度測量

• RHEED 或 TorrRHEED 系統可選

• 每個蒸發源口（63CF）配獨立遮光擋板

• 帶快速線性傳輸機構的 負載鎖腔體，便于樣品從負載鎖傳送至主腔體

• 腔體內部設有熱防護擋板

• 裝配真空規測量系統

• 可視窗（帶遮光裝置）

• 冷卻系統，帶預烘烤前氣體吹掃功能

• 烘烤系統

• 系統結構采用可調剛性主框架

• 所有電氣組件裝入 19 英寸標準控制柜

附加功能與配置選項

• 附加樣品存儲腔體

• 電動或手動快門（可隨基片移動），用于實現臺階層或掩膜沉積

• 交叉污染防護擋板

• 真空手提箱（運輸盒），帶有與裝載鎖腔連接的接口

• 附加氣體引入系統，例如用于反應性沉積工藝

• 殘余氣體分析儀（RGA）

• 束流通量監測器（Beam Flux Monitor）

• 加熱觀察窗，用于診斷設備

• 紅外高溫計（Pyrometer）

• 通過 PLC 控制單元和 Synthesium 軟件實現對沉積過程與設備的全面控制

?
