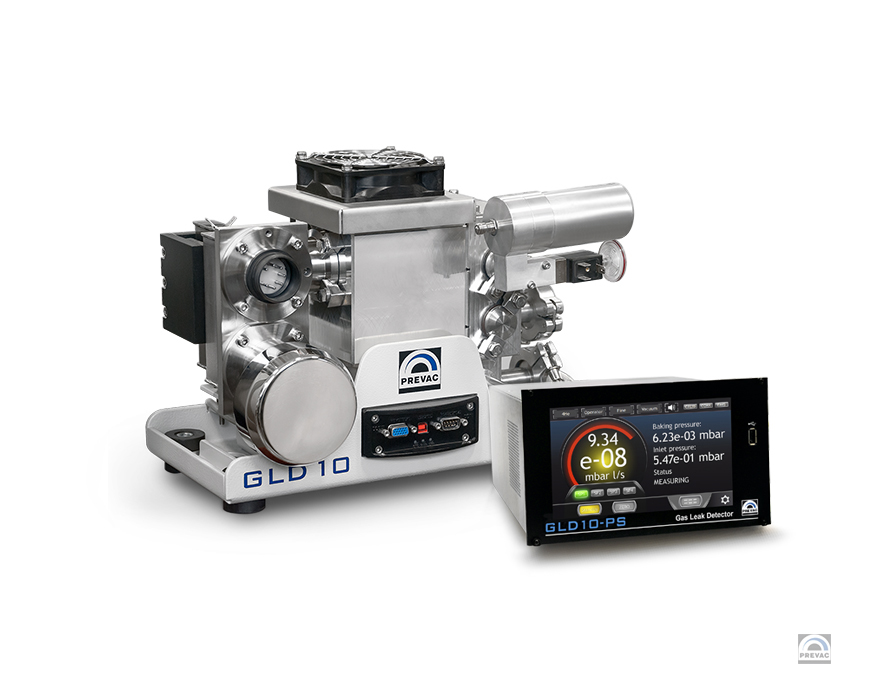

氣體檢漏儀 GLD10
氣體檢漏儀 GLD10 是一款緊湊型檢漏系統，配備了專用的電子設備，便于過程控制和監測。
該裝置已準備好在自動工業泄漏檢測系統中工作。允許在最低的可測量水平進行泄漏檢測。由于實施了先進的數據傳輸協議和簡單、用戶友好的控制界面，GLD10 允許與基于工業 4.0 規范的最新生產管理系統完全集成。
技術數據
GLD10 系列
| 最小可檢測泄漏率 （He）： ≤ 5E-12mbar·超模式 l/s（>5 l/s He 抽速） ≤ 1E-10mbar·FINE 模式的 l/s（1.7 l/s He 抽速） ≤ 1E-7mbar·l/s 用于 STANDARD MODE | |
| 最大入口壓力 ULTRA MODE 為 0.2 mbar 1.0 mbar（精細模式） 20 mbar（標準模式） | |
| 測量單位 | mbar·l/s， Pa·m3/s， 大氣壓 cc/s， Torr·長/秒 |
| 響應時間 | <1 秒 |
| 離子源陰極 | 2 釔/銥 |
| 真空連接 | 公稱通徑 16 KF， 公稱通徑 25 KF |
| 尺寸 | 333 x 273 x 270 毫米（寬 x 高 x 深） |
| 重量（近似值） | 13.5 千克 |
GLD10-PS 系列
| 數字輸入和輸出 | 10 個輸入 / 8 個輸出 |
| 2 個模擬輸出 | 0 – 10 伏 |
| 通信協議 | Modbus RTU – 接口：RS232/485 Modbus TCP – 接口：以太網 |
| 用戶界面 | 帶觸摸屏的 7 英寸 TFT 顯示屏， |
| 界面語言 | 英語， 德語， 波蘭語 |
| 尺寸 | 212.6 x 128.4 x 260.3 毫米 （寬 x 高 x 深），3HE 的 1/2 19” |
| 重量（大約） | 3.8 千克 |
選項
| 前級泵 | 特里瓦克 D4 B |
| 外部校準泄漏 | 范圍 E-7mbar·長/秒 |
| 連接電纜 | 1 米 / 3 米 / 5 米 / 10 米 |
| 嗅探器 | 4 米 |
特征
- 準備與工業 PLC 系統集成以進行串行測試
- 高分辨率
- 高可靠性
- 易于連接
- 適用于自動化流程
描述
在檢漏儀的光譜儀中，電離氣體原子的路徑在磁場中彎曲，并設置幾何形狀和控制電壓，以測量氦氣 3、4 AMU 或氫氣 2 AMU 等輕質氣體。GLD10 需要前級泵（作為選件提供）。
應用
執行泄漏測試，例如：
在工業真空過程中：
- 爐子：金屬增強，
- 鍍膜生產線： 光學玻璃鍍膜機，
- 食品包裝，
- 工藝反應器：電子制造。
在汽車零部件的生產中：
- 經濟性：壓降（空調）造成的能量損失，
- 生態制劑：危險介質（燃料）泄漏，
- 安全性：易燃氣體或液體（制動液）泄漏。
在帶有熱泵的消費電子產品的生產中：
- 經濟性：壓力造成的能量損失，
- 生態制劑：危險介質泄漏，
- 安全性：易燃氣體或液體泄漏。
