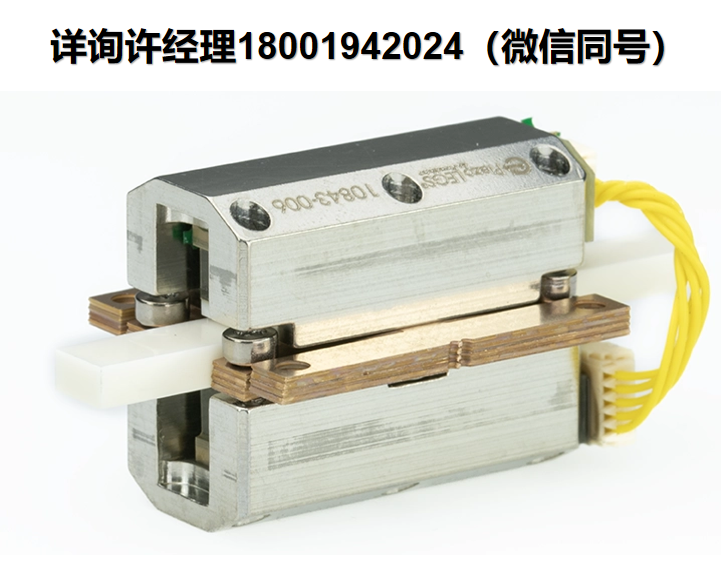

瑞典PiezoMotor Piezo LEGS? LT40 線性壓電致動器
40N vacuum capable, non-magnetic linear actuator
40N真空、非磁性線性致動器
瑞典PiezoMotor Piezo LEGS? LT40 線性致動器主要特征：
- 真空能力
- 非磁性的
- 分辨率低至亞納米
- 40牛頓力
- 自鎖
- 無反沖
Piezo LEGS LT40線性壓電致動器適用于OEM應用，側重于在磁性、真空或常溫常壓(NTP)環境中進行精確定位的重物提升。
這種雙概念在緊湊的車身中實現了較高的力輸出，在這種情況下，失速力為40N，重量僅為61克。這提供了一個更堅固的設計，不需要滾珠軸承。
它具有無反沖的直接驅動，并且可以亞納米毫米范圍的微步。沒有內置編碼器，但電機有三種不同的版本；標準不銹鋼適用于正常環境，一個真空版本和一個非磁性真空版本。用于M1或M2安裝的版本。
設計中固有的大于40牛頓的全力斷電鎖定安全功能。
適合小空間的緊湊尺寸
如果沒有陶瓷驅動桿，電機可以安裝在32.1毫米長x 24,2毫米高x 23,1毫米寬(LT4040為26.7毫米)的空間內。這陶瓷驅動桿長度是唯一的變量。它的長度取決于你的行程要求。
最終產品非常緊湊，適合傳統旋轉電機不適合的小空間。
真正的直接線性驅動
采用的驅動技術是直接的，不需要齒輪或絲杠來產生線性運動。該電機通過微步進操作，將一個完整的波形步進劃分為亞納米大小的增量。速度范圍從每秒納米到每秒毫米，可以在整個動態范圍內無縫控制。此外，它在緊湊的機身內提供高輸出力，達到40N的失速力，重量僅為61克。
電機沒有反沖，在保持位置不消耗功率。
有三種型號可供選擇:用于一般環境的標準不銹鋼(A)，無磁型號(C)和無磁真空型號(D)。
每個版本都提供M1或M2安裝。
瑞典PiezoMotor Piezo LEGS? LT40 線性壓電致動器規格參數：
類型 | 正常(A) | 非磁性(C) | 無磁真空 | 單位 |
最大沖程 | 67 | mm | ||
全速 驅動程序相關 | 12 | mm/s | ||
最低速度 驅動程序相關 | 1 | nm/s | ||
失速力 | 40 | N | ||
矯頑力 | >40 | N | ||
真空 | 不 | 是 | ||
非磁性的 | 不 | 是 | ||
工作電壓 | 42-48 | V | ||
功率消耗 | 20 | mW/Hz | ||
機械尺寸長x高x深 帶導軌和編碼器 | 不適用的 | mm | ||
機械尺寸長x高x深 不帶導軌和編碼器 | 32.1 x 24.2 x 23.1 | mm | ||
重量 帶50毫米驅動桿 | ?61 | g | ||
電機外殼中的材料 | 不銹鋼 | Arcap /非磁性 | ||
工作溫度 被推薦的 | -20至+70 | oC | ||
連接器電機 | 2輛JST BM05B-SRSS-TB | 焊接電纜2根JST O5SR-3S | ||
連接器編碼器 | 不適用的 | |||
分辨率馬達 | <1 | nm | ||
內置編碼器 | 不 | |||
編碼器分辨率 | 不適用的 | nm | ||
