PiezoDrive 用于納米定位的壓電管掃描儀 TB1005-N TB1006-N TB2006-N TB3006-N

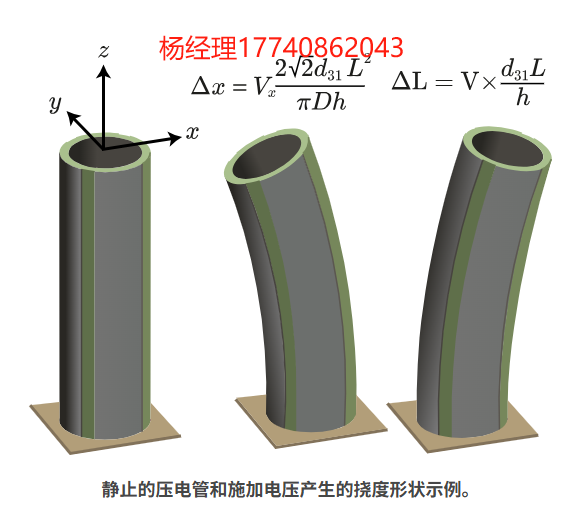

壓電管掃描儀是由徑向極化壓電材料制成的薄圓柱體，具有四個外部電極和一個連續的內部電極。當電壓施加到其中一個外部電極上時，管的自由端將向施加的電壓彎曲。垂直延伸是通過向所有外部電極施加相等的電壓，或通過向內部電極施加電壓來實現的。

壓電管掃描儀廣泛用于掃描探針顯微鏡作為 XYZ 納米定位器，以及其他應用，例如顯微作和光束掃描。這些管子可以單獨訂購，也可以選擇包括用于連接 TD250-INV 放大器的接線和連接器，以及易于組裝的安裝表面?？筛鶕?jù)要求提供定制尺寸和/或電極配置。

Specifications

Order
Code		Length
(1)		Diameter
(2)		Thickness
(3)		Electrode
Clearance
(4)		Max.
Voltage
(5)		Scan
Range
(6)		Extension
Range
(7)		Resonance
Frequency
(8)		Quadrant
Capacitance
(9)
TB1005-N10.0 mm5.0 mm0.66 mm0.7 mm±?264 V3.8 um2.1 um25 kHz2 nF
TB1006-N10.0 mm6.0 mm0.65 mm0.7 mm±?260 V3.2 um2.1 um31 kHz3 nF
TB2006-N20.0 mm6.0 mm0.65 mm0.7 mm±?260 V13 um4.2 um7.7 kHz4 nF
TB3006-N30.0 mm6.0 mm0.65 mm0.7 mm±?260 V29 um6.3 um3.4 kHz6 nF
TB3507-N35.0 mm7.0 mm0.66 mm0.7?mm±?264 V39 um7.4 um3.0 kHz10 nF
TB4006-N40.0 mm6.0 mm0.65 mm0.7 mm±?260 V51 um7.4 um1.9 kHz6 nF
TB5006-N50.0 mm6.0 mm0.65 mm0.7 mm±?260 V80 um11 um1.2 kHz10 nF
TB5509-N55.0 mm9.0 mm0.6 mm0.7 mm±?250 V64 um12 um1.6 kHz17 nF
TB6006-N60.0 mm6.0 mm0.65 mm0.7?mm±?260 V114 um13 um850 Hz11 nF
TB10006-N100.0 mm6.0 mm0.65 mm0.7 mm±?260 V318 um21 um310 Hz19 nF

筆記：

  1. 長度公差 +/-0.2 mm
  2. 直徑公差 +/-0.2 mm
  3. 厚度公差 +/-0.1 mm
  4. 外部電極之間以及電極與管端之間的間隙。公差 +0.3 mm， -0.2 mm
  5. 任何外部電極和接地的內部電極之間的最大推薦雙極電壓。
  6. 當最大電壓施加到 X 或 Y 電極并且內部電極接地時，具有固定基極和自由端的峰峰值水平偏轉。容差 -0%， +50%。
  7. 峰峰值垂直偏轉，當最大電壓施加到所有外部電極并且外部電極接地時。容差 -0%， +50%。
  8. 具有固定基極和自由端的第一彎曲模式諧振頻率，請參見下面的計算器。公差 +/-20%。
  9. 一個外部電極和內部電極之間的電容。容差 +/-30%
  10. 管子的 STEP 文件，包括安裝底座和端蓋。如果不需要，請刪除安裝底座和端蓋。

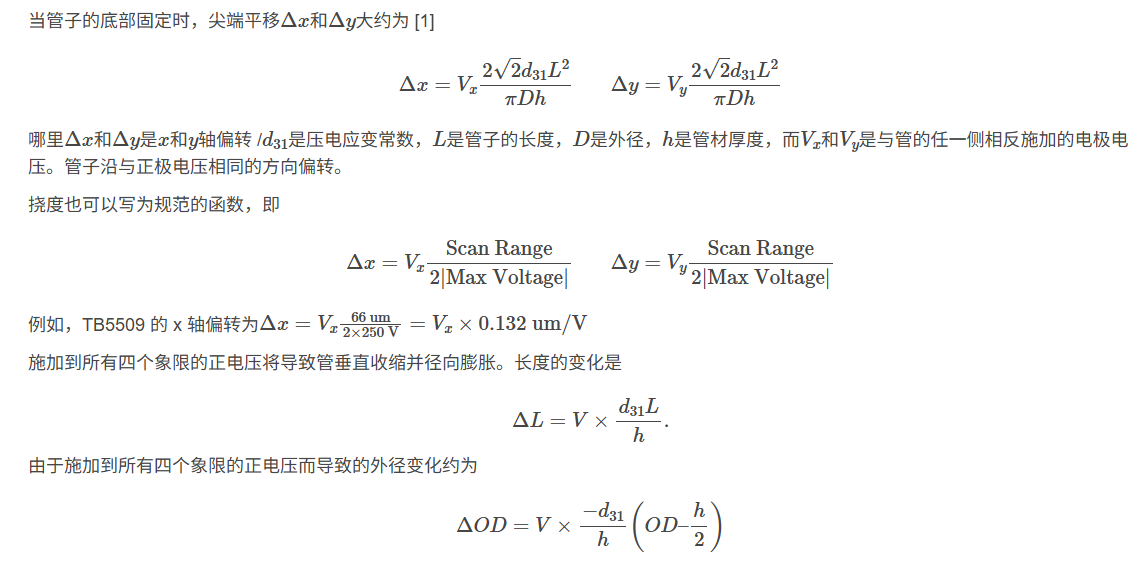

工作原理
