澳大利亞Piezodrive,SB 系列, 200V 壓電堆疊執行器,具有紫外線固化環氧樹脂涂層和熱塑性套筒
SB 系列 200V 壓電堆疊執行器
SB 系列堆棧式執行器是高性能多層堆棧式執行器，采用熱塑性封裝，可提高可靠性并防塵和防潮。PiezoDrive 促動器專為需要長距離、高力、納米分辨率和高速的應用而設計。SB 促動器與 PiezoDrive 放大器和驅動器模塊系列完美匹配。

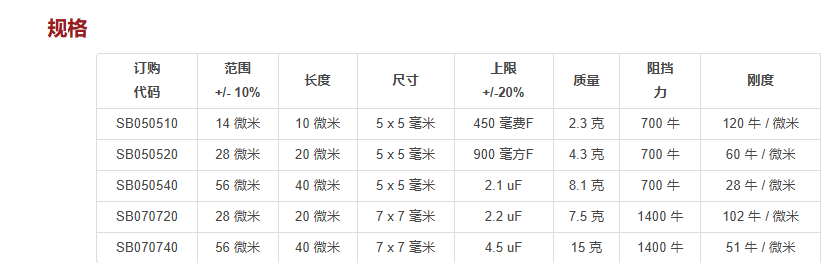

安裝

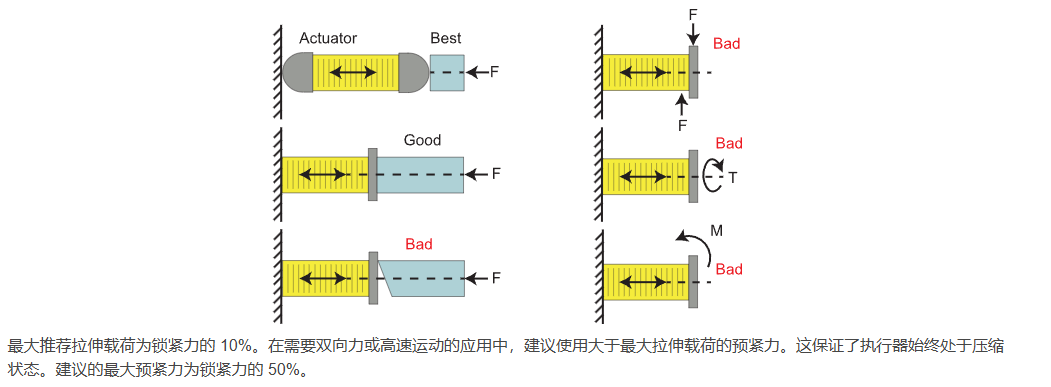

堆棧執行器不應承受較大的拉伸載荷、分布不均的載荷、離軸載荷、彎矩或扭矩。為了減少安裝誤差，可以使用陶瓷或不銹鋼球端將堆棧執行器連接到負載。還推薦使用彎曲機制。
球頭
PiezoDrive 堆疊式促動器可配備 Saphire 球頭，以改善負載分配，簡化安裝，并減少維修期間的彎矩。可以通過在訂貨代碼中添加以下后綴之一來指定一個或兩個球頭：-TBE（頂部球端）、-BBE（底部球端）或 -2BE（兩個球端）。例如 SA070718-2BE。
| 執行器 寬度 | 球端 直徑 | 額外 長度 |
| 3 毫米 | 3 毫米 | 3 毫米 |
| 5 毫米 | 5 毫米 | 5 毫米 |
| 7 毫米 | 6.5 毫米 | 6.5 毫米 |
范圍
該范圍規定用于 -30V 至 +150V 的外加電壓。如果輸入電壓為單極（0V 至 +150V），則指定范圍將減少 0.75 倍。當堆疊平動電機驅動剛性彈簧時，范圍會因
kpkp+kL哪里kp是平動電機剛度，而kL是載荷剛度。
也可以通過約束端板來減小行程范圍，例如通過將促動器粘合到堅硬的底座上。這種效果在長度小于寬度兩倍的致動器中最為明顯。
電容
促動器電容是在室溫下測得的小信號電容。由于磁滯，有效電容隨著施加的電壓而增加。當在全范圍下工作時，有效電容大約是小信號電容的兩倍。電容也隨溫度的增加而增加。溫度升高約 50 °C 將使有效電容增加一倍。
壓電致動器在高頻全范圍驅動時會散熱。PiezoDrive 促動器可以在高達 85 攝氏度的溫度下連續運行。超過此溫度的連續運行可能會損壞促動器。
耗散的熱量約為施加電功率的 10%。對于正弦波，施加的電功率為：
P=Vp?p2πCf4.
電流要求
功率帶寬計算器
所需的電流為我=C?dV/dt哪里我是當前，C是有效電容，并且dV/dt是電壓變化率。對于正弦波，所需的峰值電流等于：
我p=πCfVp?p哪里Vp?p是峰峰值電壓。對于三角波，所需的峰值電流等于：
我p=2CfVp?p.
推薦驅動程序
連接電線
所有連接線均為 100mm AWG26 PTFE 絕緣線，SA030306 執行器除外，其引線為 15mm?？筛鶕?jù)要求提供其他長度。紅色表示正極端子。
真空兼容性
SA 執行器提供真空兼容聚合物封裝或 UV 固化漆涂層。涂層和布線絕緣均符合 NASA SP-R-0022A 的脫氣要求。
選項 / OEM 定制
- 陶瓷球頭 （訂單后綴 – 2BE）
- 自定義范圍和尺寸
- 定制布線安排/連接器
- 預緊或機械放大器機構

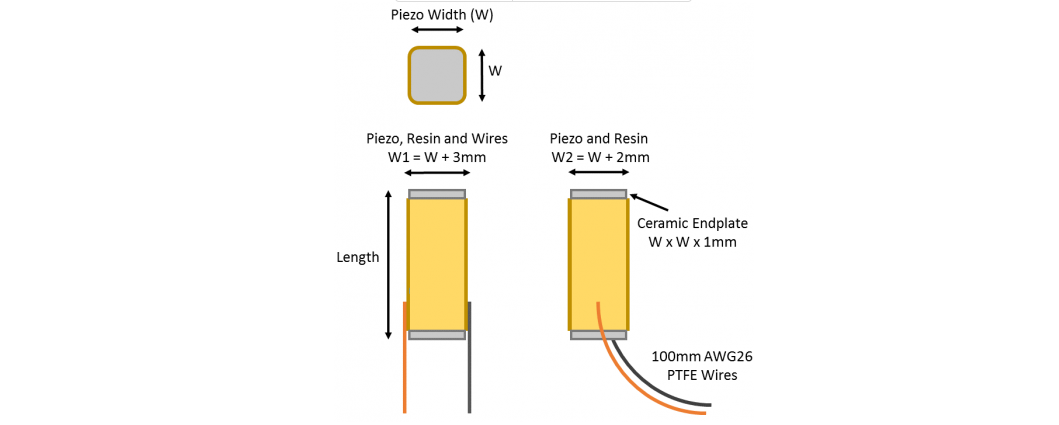

尺寸
總堆疊尺寸基于規格中列出的陶瓷的寬度和長度。長度規格包括壓電堆棧和兩個 1 mm 厚的陶瓷端板。
| 放大器 | 應用 |
| PDm200B 系列 | 通用型，低成本 |
| MX200 系列 | 大電流、低噪聲、低成本 |
| PDu150 | 超低噪聲 |
| PD200 系列 | 高速、低噪音 |
| PX200 系列 | 大電流、低噪聲 |
壓電特性
壓電材料類似于 PZT-5H 和 Navy Type VI。
| 財產 | 象征 | 價值 | 單位 |
|---|---|---|---|
| 壓電常數 | d33 | 600 | 10-12m/V |
| d31 | -270 | 10-12m/V | |
| g33 | 19.4 | 10-3Vm/N | |
| g31 | -9.2 | 10-3Vm/N | |
| 機電 耦合系數 | Kp | 0.65 | 那 |
| Kt | 0.37 | 那 | |
| K31 | 0.38 | 那 | |
| 頻率常數 | Np | 1980 | 赫茲-米 |
| Nt | 1950 | 赫茲-米 | |
| N31 | 1450 | 赫茲-米 | |
| 彈性常數 | Y33 | 5.3 | 1010牛 / 米2 |
| Y11 | 7.2 | 1010牛 / 米2 | |
| Q 因子 | 質量管理 | 80 | 那 |
| 介電常數 | e33? e0 | 3500 | @1 赫茲 |
| 耗散因數 | 棕褐色 δ | 2.5 | % @ 1 kHz |
| Currie 溫度 | Tc | 220 | C |
| 密度 | ρ | 7.8 | 克/厘米3 |
