超聲波檢測卡（探傷儀）

超聲波PC卡（缺陷檢測PC卡）?可以將任何計算機轉變?yōu)槎喙δ芴絺麅x或?qū)Ｓ糜?a href="http://www.guanyatd.com/optel/tag/%e8%b6%85%e5%a3%b0%e6%b3%a2%e6%b5%8b%e9%87%8f/" title="View all posts in 超聲波測量" target="_blank">超聲波測量和無損檢測的理想設備。

OPCARD 2.2 PCI-bus 超聲波卡（集成脈沖發射與接收器）

OPCARD 2.0 PCI-bus 超聲波卡（集成脈沖發射與接收器）

這些超聲波PC卡通過集成脈沖發射與接收器，能夠?qū)⑵胀ㄓ嬎銠C升級為專業的超聲波檢測設備，適用于工業無損檢測、材料分析等領域。

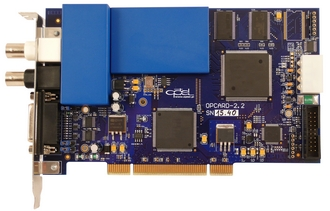

OPCARD 2.2 集成脈沖發生器和接收器的 PCI 總線超聲波卡

描述

特性

• 低噪聲前置放大器?(0.74 nV/√(Hz))
• 高增益，最高可達 +89 dB
• 可切換模擬濾波器
• 支持快速時間增益補償 (TGC)
• 2個模擬信號輸入（PE 和 TT）
• 輸入衰減器?(-20dB)
• 輸入阻抗?50 Ohm, 10pF
• 10位模數轉換器 (A/D Converter)
• 100MHz 采樣頻率，8位采樣
• 最大存儲容量?512k x 16位樣本
• 延遲設置，最多可達 65535 個采樣周期
• 多種觸發模式
• 數據傳輸速度，最高可達 132MB/s
• 擴展連接器，用于附加功能的子板
• 接口（RS232、RS485、SPI、I2C）
• 標準PCI短卡尺寸?(174.63mm x 106.68mm)
• BNC 或 Lemo 模擬連接器
• DB15 連接器，用于 I/O 和電源線
• 重量：175g

技術數據

模擬參數：

• 輸入放大器增益：-31dB 至 65dB（步長 1dB，誤差 ±0.3dB）
• 輸入后置放大器：關閉或 +24dB
• 輸入衰減器：關閉或 -20dB
• 輸入范圍：±275mV（衰減器開啟時為 ±2.5V）
• 全頻帶：0.5 MHz – 25 MHz（-3dB）
• 可切換濾波器（-3dB）：0.5 – 6MHz、0.5 – 10MHz、0.5 – 15MHz、0.5 – 25MHz、1 – 6MHz、1 – 10MHz、1 – 15MHz、1 – 25MHz、2 – 6MHz、2 – 10MHz、2 – 15MHz、2 – 25MHz、4 – 6MHz、4 – 10MHz、4 – 15MHz、4 – 25MHz


  脈沖發生器：

• 脈沖電壓 0 伏（關閉）至 360 伏（正脈沖，短路階躍脈沖發生器）
• 充電時間可在 0 至 3.1 微秒范圍內以 0.1 微秒為步長進行調節
• 下降時間≤20 納秒
• 脈沖持續時間短路，帶寬高達約 50 兆赫
• 輸出阻抗<1 歐姆

技術數據

數據處理：

• 分辨率：10位（存儲為8位）
• 采樣頻率（MHz）：100; 50; 33.3; 25; 20; 16.7; 14.3; 12.5; 11.1; 10; 9.1; 8.3; 7.7; 7.14; 6.67
• 數據緩沖區：從1到262088（256k）樣本，步進為4
• 延遲時間（后觸發）：從0到65535個采樣周期，步進為1
• 脈沖重復頻率（PRF）：最高20,000（使用多路復用器時最高100,000）
• 硬件數據處理：絕對值、射頻（RF）
• 硬件平均
• 硬件數字濾波

DAC（時間增益補償，TGC）與任意波形發生器：

• 頻率：100MHz
• 分辨率：8位
• 最大增益變化：每步48dB

觸發：

• 板載觸發定時器
• 應用觸發速率：軟件控制
• 外部觸發：2個輸入，TTL信號
• 觸發輸出信號：TTL信號

計數器/增量編碼器輸入：

• 增量編碼器計數器：2通道，32位

輸入/輸出：

• 傳感器連接器：
  • PE（發送和接收）：BNC或Lemo
  • TT（僅接收）：BNC或Lemo
• DB15連接器：
  • 輸入：6個輸入，包括編碼器和外部觸發輸入
  • 輸出：6個輸出，包括觸發輸出信號（Sync Out）
• 其他：
  • +12V、-12V 保險絲（聚合物保險絲）供電，用于外部設備
  • +5V 或 Vreg（0-10V）保險絲（聚合物保險絲）輸出，用于控制/供電外部設備

PCI 連接器：

• PCI rev2.2，32位，33MHz，最大傳輸帶寬132MB/s
• 通用連接器，適用于3.3V或5V PCI插槽

擴展連接器：

• 2×10針2.54mm連接器，用于特殊功能的子板
• +12V、-12V、+5V、+3.3V電源引腳
• I/O引腳，串行接口（3.3V信號電平）：RS232、SPI、I2C等
• 通用計數器輸入
• 中斷輸入
• A/D轉換器的模擬輸入

標準軟件：

• 軟件（適用于Windows 2000/XP/Vista/7.0/8.0/10.0 x86 x64）包含超聲波測量所需的所有功能。

門控：

• 測量門控：3個完全獨立的門控，用于幅度和飛行時間（TOF）測量
• 門控起始：在整個顯示范圍內可變
• 門控寬度：從門控起始到顯示范圍結束可變
• 門控高度：從0到100%全屏高度可變
• 報警：正負閾值

FFT/縮放：

• 支持快速傅里葉變換（FFT）和縮放功能

DAC/TGC：

• 支持?jǐn)?shù)字模擬轉換（DAC）和時間增益補償（TGC）功能

OPCARD 2.0 集成脈沖發生器和接收器的 PCI 總線超聲波卡

OPCARD 2.0 是一款完整的超聲波檢測設備，適用于所有超聲波測量，由于具有許多額外的數字輸入/輸出和內部處理器，它可以用作更復雜設備的控制器。

該卡可與以下設備配合使用：

• 32 路多路復用器 – 卡可以直接控制;
• 掃描儀 – 它具有增量編碼器的輸入;

該卡有一個實現的單通道脈沖發生器和接收器，可以與一個傳感器或兩個（一個是發送的，另一個是接收的）一起使用。
