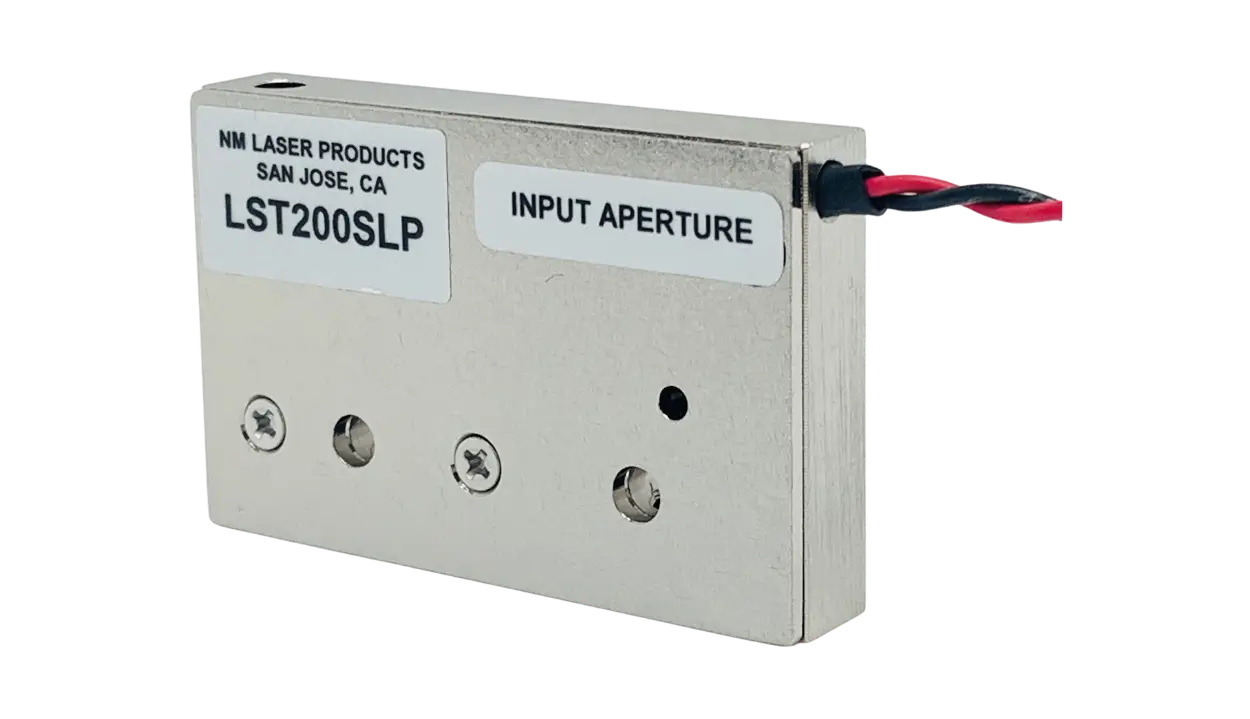

NM Laser shutter光閘LST200SLP光功率處理能力2瓦
LST200SLP 非常適合在緊湊型系統中進行快速成像。
? 光功率處理能力：2 W
? 孔徑選項：2.3 mm 或 3 mm
? 開關速度：1 ms
? 重復頻率：100 Hz
? 壽命：數十億次循環
應用
光學快門
高速處理
最高可靠性
生物技術曝光
光學規格
| 孔徑直徑 | 2.3 毫米 |
| 典型光束直徑 | 1.0 毫米 |
| 最大光功率處理能力 | 2 瓦 |
| 光學元件選項 | 鋁或金光學元件 |
| 典型傷害閾值 | 標準：30 mJ/cm2 @ 10 ns 自定義：300 mJ/cm2 @ 10 ns |
性能規格
| Open Delay Time | 2 毫秒 |
| 開放上升時間 | 1 毫秒 |
| 打開總時間 | 3 毫秒 |
| 關閉延遲時間 | 1 毫秒 |
| 關閉 Fall Time | 1 毫秒 |
| 關閉總時間 | 2 毫秒 |
| 最小 FWHM 曝光 | 2.5 毫秒 |
| 最大快門重復率 | 100 赫茲 |
| 壽命 | 數十億次循環 |
散熱規格
| 孔徑大小范圍 | 2.3 毫米或 3 毫米 |
| 線長 | 2 ft. max |
| 電線/電纜類型 線規 | 特氟龍、乙烯基 |
| 連接器 | 任何 2 針連接器 |
| 鑒定 | 雕刻、標簽 |
電力驅動
| 電源 | 24 VDC，1 安培額定值 |
| 電氣驅動電路 | 升壓開路 – 24 V @ 4 ms 保持開路 – 10 V |
| 繞組電阻 | 22 歐姆標稱 |
| 繞組電感 | 10 毫秒 |
| 電纜/電線類型，編號和長度 | 22 克 PVC，2 根引線，18 英寸雙絞線 |
| 電纜/電線端接 | 飛行 |
| 位置傳感器 | 不可用 |
| 建議的控制器和存在電壓 | CX4000B?或電容器放電 24 V、24 V PWM |
| 用戶驅動電路/帽放電 | 24 V，C = 330 mmF，R = 25 歐姆， 使用 1N4001 反激二極管和 12-36 V 齊納二極管 |
| 用戶驅動電路/PWM 型 | 24 V 持續 5 ms，然后降至 10 V 保持， 使用上述反激式布置 |
| 尺寸 | 2.10 英寸x 0.38 英寸x 1.35 英寸 |
| 重量 | ~4 盎司 |
LST200SLP 高速光學快門型號設計用于快速處理光學快門和快速反應激光安全聯鎖。以最小的功率要求實現固有速度。LST200SLP通常用于 24/7/365 全天候運行的應用程序，累積數十億次循環。它是我們可靠性最高的產品。激光快門控制器的選擇會影響開關速度。兼容的系統控制器是圍繞 24 VDC 設計的CX4000B或用戶構建的電路。 實心銅封裝可有效管理熱流，將熱量傳遞到安裝表面。此型號的特殊注意事項主要是熱安裝。Output Aperture 面是高熱負荷的理想表面，而底部螺紋表面則是低熱負荷。 此型號的限制用途包括靠近高磁場和嚴格遵守額定光功率。使快門受到大尺寸顆粒影響的環境可能會抑制快門運動。
關于生產廠家
NM Laser Products， Inc. 公司自 1987 年以來，一直在引入激光快門技術的進步。該公司設計和制造世界上最安全、最可靠的機電激光快門和控制器，以滿足 OEM 和研究人員在全球不斷增長的廣泛和利基市場中的生產和集成挑戰。在 1980 年代的固態繁榮中，沒有用于高輻照度激光器的可靠商用快門產品。這促使 NM Laser Products 的員工從 1987 年開始開發新的激光快門技術，并于 1988 年推出了一小部分產品。
獲得專利的 Flexure 技術激光快門
彎曲技術和緊密耦合的磁性設計將運動部件減少到單個懸臂梁運動。該技術的多個版本是為特定類型的應用開發的。獲得美國和國際專利。早些年專注于用于研究應用的高速和高功率激光快門。
NM Laser 繼續發展并增加產品，以填補研究人員和 OEM 的利基市場。在 1990 年代，開發了大量帶有聯鎖控制器系統的安全聯鎖和處理shutter，以滿足對實驗室和儀器安全日益增長的需求。
高損傷閾值、高輻照度激光快門
激光快門用于激光滲透的每個市場。這使我們接觸到了許多行業領域的應用。這些領域包括半導體加工、生物技術、焊接/切割、激光雷達、化學工程、圖形藝術、林業和污染監測。NM Laser 不斷開發和完善激光快門和控制器產品線，定期推出新產品。創新旨在滿足當今更高的行業標準，重點是使客戶能夠以更低的成本和幾乎零維護構建更好、更安全的產品。
