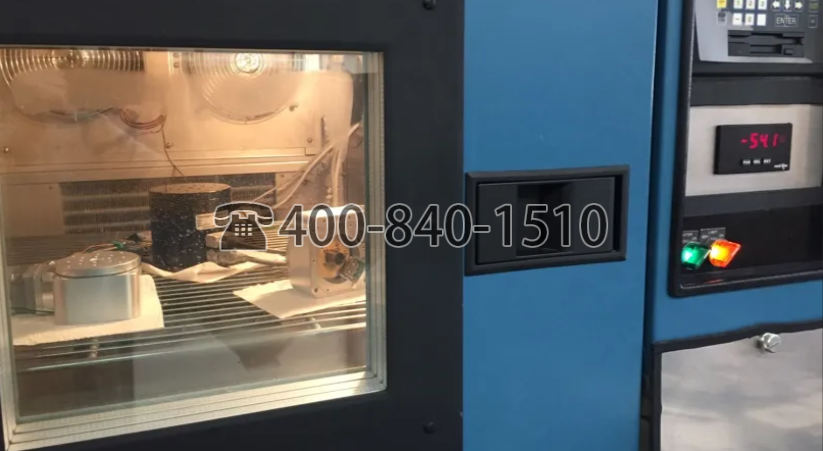

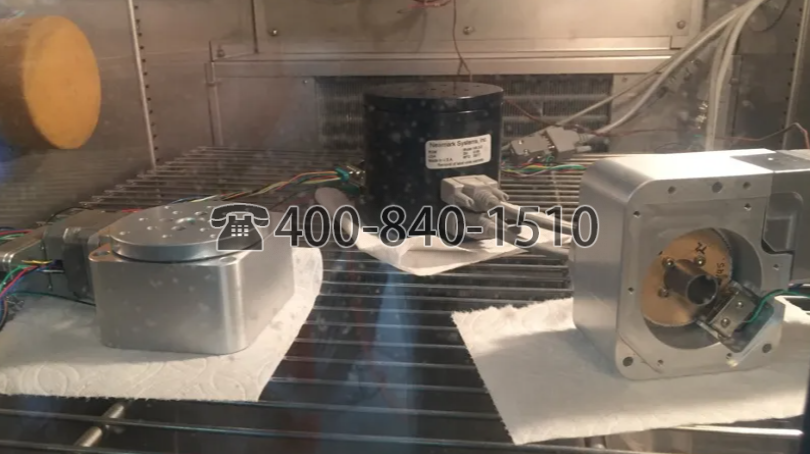

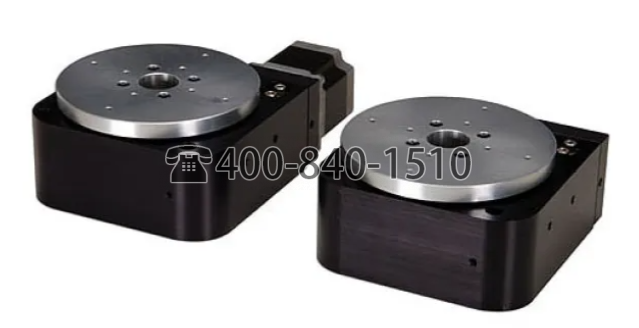

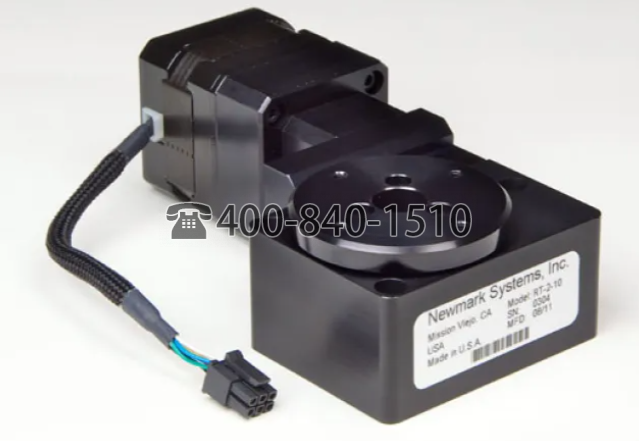

Newmarks RM-5旋轉臺設計為在-50°C至70°C的溫度范圍內運行。為了達到這一溫度范圍，我們使用了專門設計的步進電機，并在所有軸承和蝸輪上使用Molykote 33潤滑脂，且對外殼進行了修改，以允許在-50°C下正確安裝軸承。RM-5旋轉臺設計利用了單預加載交叉滾珠軸承用于工作臺運動。這種設計方法消除了雙軸承配置的使用，從而改善了軸向跳動和擺動。該轉盤采用蝸輪傳動，可用齒輪比為72:1和36:1。RM-5旋轉臺配有一個光學復位開關和4000 CPR旋轉編碼器。
分辨率 | 0.36 弧秒 (72:1傳動比, 250 microsteps) |
精度 | ±72 弧秒 |
最大速度 | 步進電機: 25°/sec (72:1 傳動比), 50°/sec (36:1 傳動比) |
反沖 | 125 弧秒 |
最大輸出扭矩 | 10.1 Nm (90 lb-in) |
最大力矩載荷 | 54.2 Nm (480 lb-in) |
Max Load Capacity | 90.7 kg (200 lbs) |
行程范圍 | 360° 連續的 |
編碼器 | 安裝在電機后部的光學旋轉編碼器，4000 CPR，帶索引 |
限位開關 | 無 |
Origin | 光纖復位開關 編碼器上的光學索引標記（帶編碼器選項） |
傳動比 | 72:1 or 36:1 |
重量 | 3.6 kg (8 lbs) |
材質 | 鋁合金結構 |
表面 | 氧化黑色 |
操作溫度 | -50°C to 70°C |
