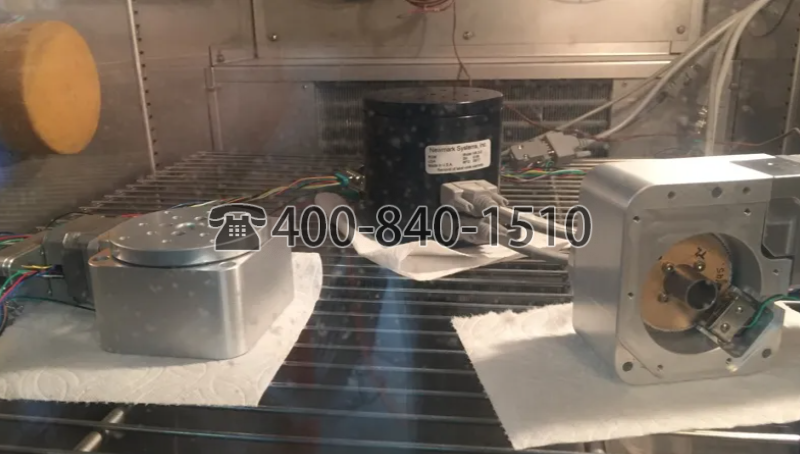

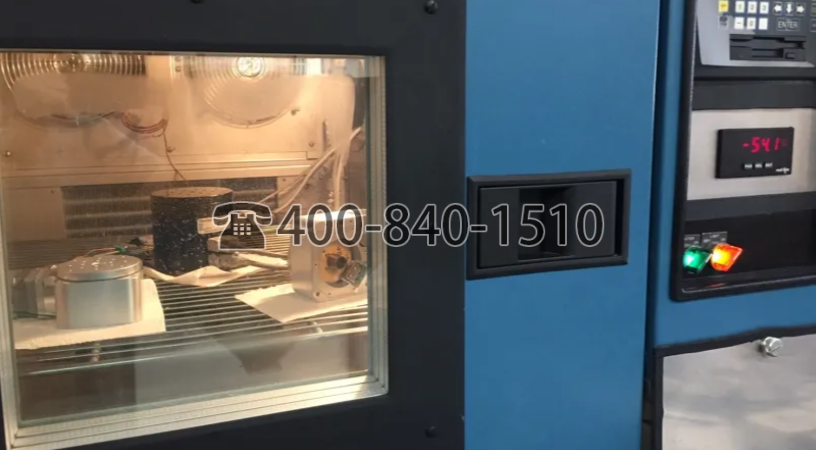

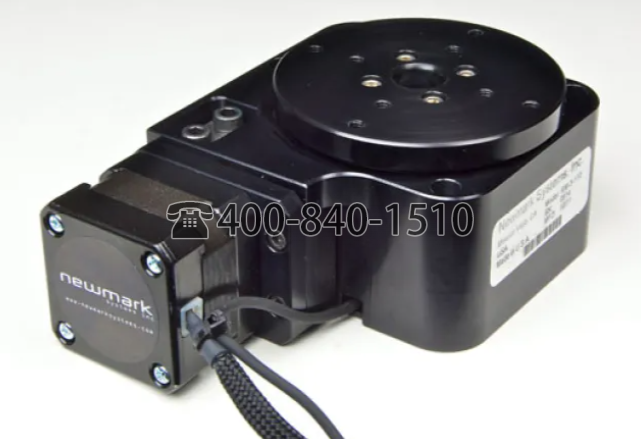

Newmarks RM-3 旋轉臺設計為在-50°C至70°C的溫度范圍內運行。為了達到這一溫度范圍，我們使用了專門設計的步進電機，并在所有軸承和蝸輪上使用Molykote 33潤滑脂，且對外殼進行了修改，以允許在-50°C下正確安裝軸承。RM-3旋轉臺設計利用了單預加載交叉滾珠軸承用于工作臺運動。這種設計方法消除了雙軸承配置的使用，從而改善了軸向跳動和擺動。該轉盤采用蝸輪傳動，可用齒輪比為90:1和45:1。RM-3旋轉臺配有一個光學復位開關和4000 CPR旋轉編碼器。
? ? ?
分辨率 | 0.29 弧秒(90:1 傳動比, 250 微步) |
精度 | ±72 弧秒 |
最大速度 | 步進電機: 25°/sec (90:1 gear ratio), 45°/sec (45:1 gear ratio) |
Unidirectional Repeatability | 10 弧秒 |
Backlash | 103 弧秒 |
最大負載能力 | 20.4 kg (45 lbs) |
行程范圍 | 360° 連續的 |
編碼器 | 安裝在電機后部的光學旋轉編碼器，4000 CPR，帶索引 |
限位開關 | 無 |
Origin | 光纖復位開關 編碼器上的索引標記 |
傳動比 | 90:1 or 45:1 |
旋轉臺重量 | 1.4 kg (3 lbs) |
材質 | 鋁合金結構 |
表面 | 氧化黑色 |
操作溫度 | -50°C to 70°C |
? ?
