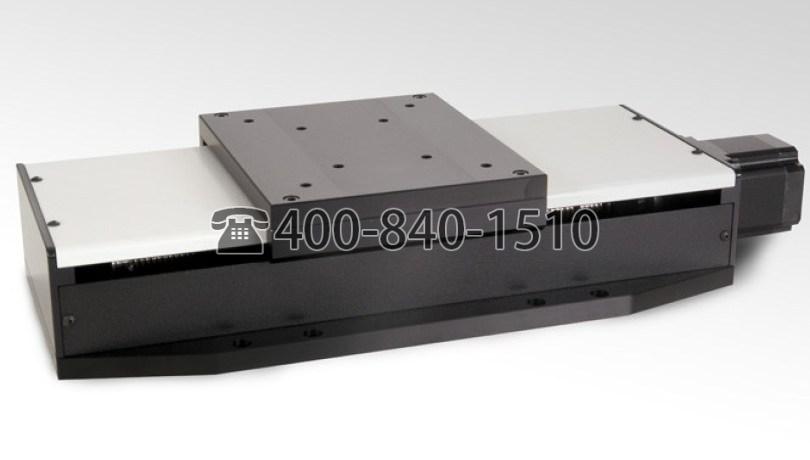

NB8高容量精密線性位移臺設計用于研究和其他需要精確定位的工業領域的各種應用，例如半導體加工，光纖制造和生物技術自動化。
NB8系列線性平臺的設計通過使用FEA分析進行了優化，以實現最大的穩定性和性能，并結合了最佳的材料和組件選擇。驅動系統使用直徑為12mm的滾珠絲杠，導線為4mm。15 mm循環滾珠軸承線性導軌的使用可提供高負載能力和剛度的平穩運動。由于滑架在平臺的整個行程中得到支撐，因此可以實現較高的懸臂負載能力。為方便操作，提供了用于電動機功率和極限/編碼器信號的獨立連接器。標準裝備有集成限位開關和高扭矩23步進電機。
提供擴展的溫度范圍版本（-50°至70°C）。
技術指標
行程范圍 | 250毫米，350毫米，450毫米 |
解析度 | 0.08 μm（步進電機） 1 μm（伺服電機） |
準確性 | 在不帶線性編碼器的情況下，在450毫米行程中最大60 μm 線性編碼器選件，行程±3 μm / 100mm |
單向重復性 | 1微米 0.5 μm，帶線性編碼器選件 |
雙向重復性 | 10微米 0.5 μm，帶線性編碼器選件 |
編碼器 | 選項1：光學旋轉編碼器安裝在電機后部，4000 CPR 選項2：光學線性編碼器，分辨率為0.1 μm |
最高?速度 | 步進電機為40毫米/秒 伺服電機為150毫米/秒 |
最大負荷 | 113公斤（250磅） |
限位開關類型 | 接近傳感器，NPN，常閉 |
滾珠絲杠 | 4毫米 |
后驅力 | 40N |
舞臺重量 | NB8-250：10公斤（22磅） NB8-350：12公斤（27磅） NB8-450：15公斤（33磅） |
材料 | 鋁合金結構 |
完 | 黑色陽極氧化 |
工作溫度 | 0°C至50°C |
外型尺寸
