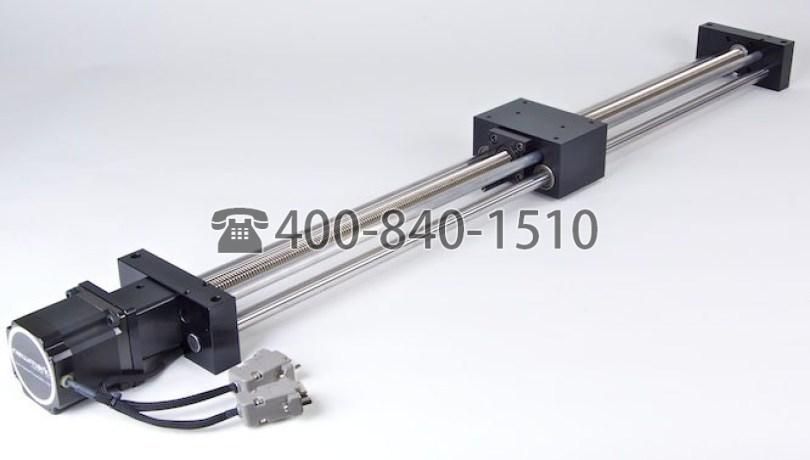

ETL Long Travel系列產品專為要求快速定位輕型負載的研發，自動化和其他工業領域中要求不高的應用而設計。
該線性舞臺線的行程范圍為400mm至600mm。ETL標配高扭矩規格23或可選的MDrive智能步進電機。旋轉編碼器也提供兩種電機選件。行程限位開關是ETL級的標準配置。
驅動系統利用不銹鋼滾動絲杠來移動托架。車架使用四個循環球襯套，它們騎在兩個地面加固的軸上，軸支撐在平臺的末端。
所有ETL產品均由6061鋁合金加工而成，并進行了黑色陽極氧化處理。
ETL系列的IP65版本可用于潮濕環境。
- IP65尺寸23步進電機
- 密封軸承
- 內襯Frelon的直線導軌軸承
- 不銹鋼導向軸
技術指標
| 行程范圍 | 400毫米，500毫米，600毫米 |
| 解析度 | 0.4微米 |
| 絲杠螺距 | 10毫米 |
| 準確性 | 0.0006毫米/毫米 |
| 最高?速度 | 100毫米/秒 |
| 最大負荷 | 4.5公斤（10磅） |
| 舞臺重量 | ETL-400：2.5千克（5.4磅）|?ETL-500：3千克（6.7磅）|?EB-600：4.5公斤（10磅）? |
| 材料 | 鋁合金結構 |
| 完 | 黑色陽極氧化 |
外型尺寸
ETL 400mm，500mm，600行程? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ETL MDrive 400mm，500mm，600行程
