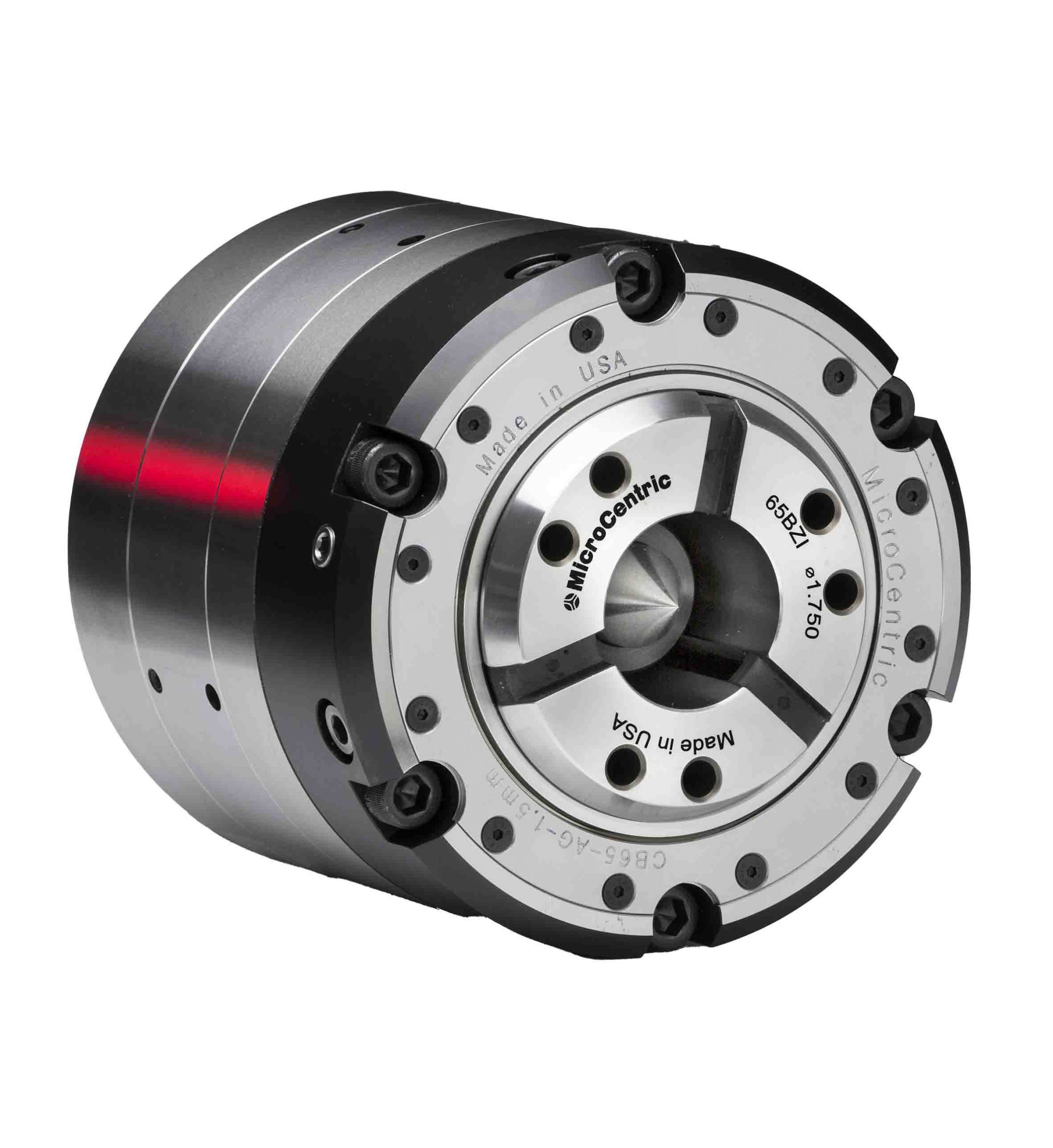

美國MicroCentirc，快速更換夾頭，CB-AG 筒夾卡盤 – 補償回拉設計

CB-AG 系列彈簧夾頭采用回拉式設計，帶有浮動彈簧座，用于加工中心之間的軸。中心或其他零件定位器安裝在卡盤的 ID 中。浮動夾頭座也可以鎖定，以將零件夾緊在中心。與其他補償卡盤設計相比，緊湊的外徑和較短的長度提供了更高的剛度。

CB-AG 特點

  • 1.5mm （.060“） 總補償
  • 安裝在卡盤本體的 ID 中，用于安裝定位中心
  • 徑向調節螺釘，用于將定位中心校正在 0.005 毫米（0.002 毫米）以?xún)?nèi)
  • 終身潤滑設計需要最少的維護
  • 緊湊的設計，更高的剛度
  • 筒夾座可以鎖定，以便將零件夾緊在中心
  • 所有部件都經過硬化和精密研磨，以實現最高的精度和較長的使用壽命

型

筒夾模型

最大夾緊直徑

最小夾緊直徑

主軸鼻端

總補償

夾緊范圍

線性卡盤行程

最大夾緊力

最大速度

最大拉管螺紋

重量

CB65-AG/A6 系列65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-6 系列.060 英寸1.50 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,605 磅105 千米4,000 轉/分M85x2 系列41.86 磅18.98 千克
CB65-AG/A5 系列65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-5 系列.060 英寸1.50 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,605 磅105 千米4,000 轉/分M65x2 系列38.71 磅17.56 千克
CB65-AG/A8 系列65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-8 系列.060 英寸1.50 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,605 磅105 千米4,000 轉/分M85x2 系列48.34 磅21.92 千克
CB65-AG/14065BZI2.625 英寸66 毫米0.187 英寸5 毫米140 毫米.060 英寸1.50 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,605 磅105 千米4,000 轉/分M65x2 系列37.59 磅17.05 千克
CB65-AG/A8-OS65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-8 系列.060 英寸1.50 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,605 磅105 千米4,000 轉/分M100x2 系列53.19 磅24.12 千克
