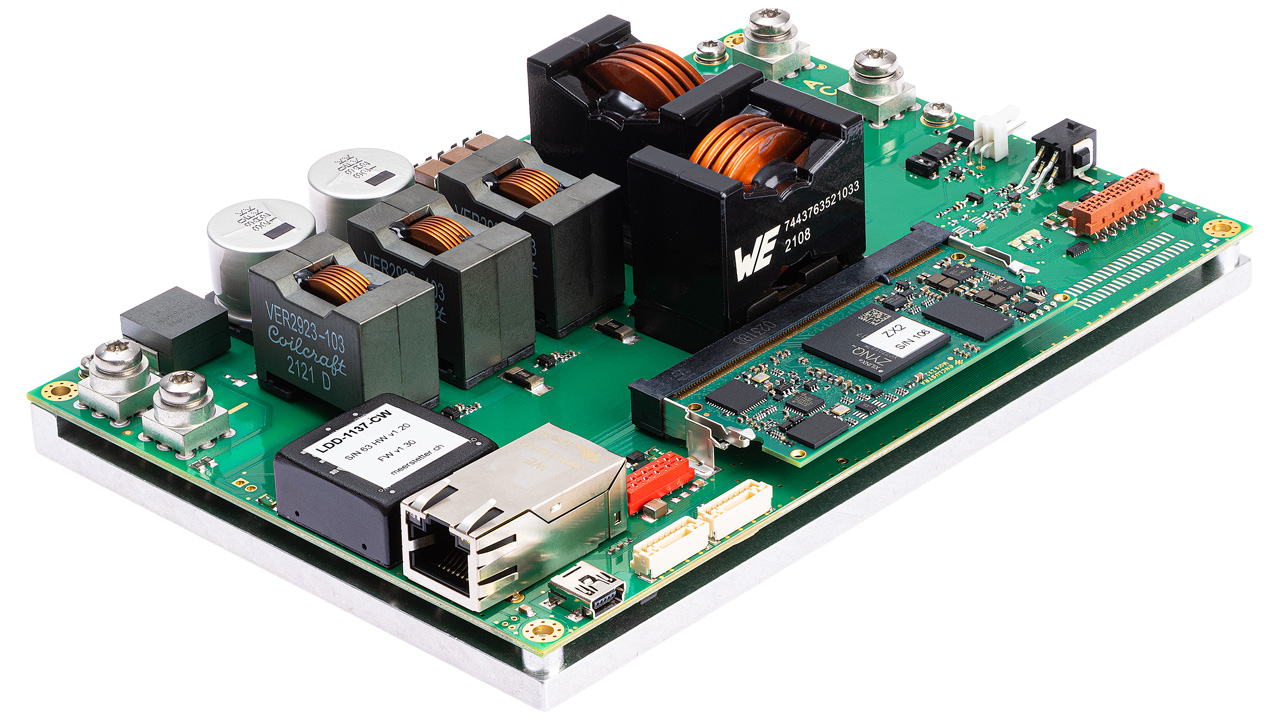

LDD-1137

Laser Diode Driver

激光二極管驅動器
0-75 A / 0-70 V High-Precision CW, QCW and Pulsed

Meerstetter?LDD-1137

全新產品，經過全面重新設計和改進，充分利用了新技術進步和對前一代LDD的多年經驗。全新、更快的處理核心實現了更精準的定時、更快速的脈沖以及更快的上升/下降時間，同時仍采用經過驗證和穩定的ME-COM接口協議。結合免費的PC軟件，為您的系統提供了一種快速且易于集成的解決方案。

技術數據

電源電壓18-75 V DC
輸出電壓0-70 V
輸出電流0-75 A，< 0.2 %紋波(長時間超過60安可能需要額外冷卻)
CW /調制電流:
– CW電流控制可配置PID
– CW電流分辨率1.5 mA
脈沖電流:
-脈沖生成CW Chopping
-脈沖占空比0 ~ 100%
激光功率控制:
– CW燈光控制可配置PID
-光測量。抽樣1 MSps
通信接口USB、RS485、以太網
配置/診斷通過通信接口和PC軟件(免費)
效率> 96% (@ >50 % Duty cycle)
尺寸(長x寬x高)118 mm x 171 mm x 48 mm
附加說明以并聯模式操作器件以獲得雙倍輸出電流的可能性

詳細描述

LDD-1137是一種專業的激光二極管驅動器，能夠作為連續波激光二極管驅動器或激光二極管脈沖驅動器。eGaN FETs等新興技術能夠?qū)崿F(xiàn)更快的脈沖、更好的波形和更高的效率。新的處理內核支持處理器更快地連接到強大的FPGA、更多接口、更精確的時序、更多功能等，同時仍然保持1.5 mA的分辨率和更高的電流，并保持非常低的輸出紋波。

這種高功率激光二極管驅動器是我們最強大的設備。由于它的最大輸出功率約為3500 W，因此可以用作二極管驅動器和激光驅動器。配備可選的光測量電路，LDD-1137-LPC也可以作為激光功率控制器(LPC；2023年上市)。

LDD-1137提供各種安全功能，包括激光二極管溫度監控輸入。它們完全由數字控制，固件可升級，以提供各種通信選項并滿足特定的客戶要求。
