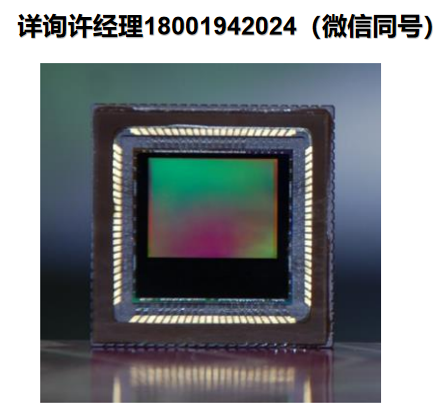

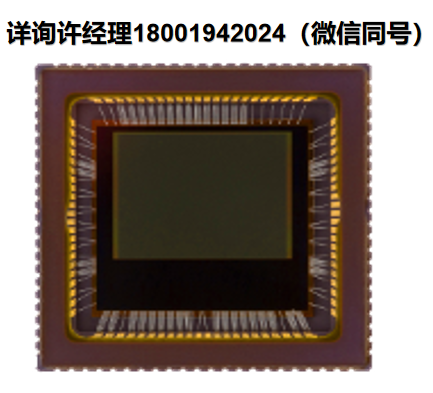

Luxima LUX1305 CMOS圖像傳感器
LUXIMATM?LUX1305 image sensor
Luxima LUX1305圖像傳感器是一款130萬像素535 FPS全局快門CMOS數字傳感器，專為高速機器視覺、條形碼掃描、自動化、牙科掃描、運動分析、工業和生物醫學市場而開發。它易于集成，片內集成12b ADC和8路并行LVDS輸出，系統噪聲更低。該傳感器支持8個同步感興趣區域讀數，窗口位置靈活。用戶可以通過X，Y窗口獲得更快的幀速率。彩色和單色選項采用88陶瓷LCC封裝，尺寸為16.9mm × 16.9mm。
Luxima LUX1305 CMOS圖像傳感器規格參數：
| 項目 | 描述 |
|---|---|
| 光學尺寸 | 2/3英寸 |
| 有效分辨率 | 1280 × 1024像素 |
| 像素類型 | 6.6微米像元間距PPD全局快門像素 |
| 滿阱容量 | 15,000電子 |
| 讀取噪聲 | 25電子 |
| 響應度 | 9.6 V/勒克斯-秒（550nm無濾色片條件下） |
| 轉換增益 | 75微伏/電子 |
| 動態范圍 | 55.6分貝 |
| 高動態范圍模式 | 支持雙斜率與三斜率響應 |
| 幀率 | 1280×1024分辨率下535幀/秒 640×512分辨率下1088幀/秒 256×256分辨率下2169幀/秒 X/Y窗口尺寸越小幀率越高 |
| 感興趣區域 | 支持窗口模式及最多8個同步ROI |
| 像素合并 | 2×2合并模式 |
| 模數轉換器 | 12位 |
| 模擬增益選項 | 1倍至16倍可調 |
| 時鐘頻率 | 25MHz-90MHz（典型90MHz@540幀/秒） |
| 數據輸出 | 8通道LVDS輸出 復用模式（4通道或2通道LVDS） 每通道300Mbps@25MHz至1080Mbps@90MHz |
| 供電電壓 | 3.3V模擬供電/1.9V模擬供電/1.8V數字供電 |
| 功耗 | 全分辨率535幀/秒時1.6瓦 |
| 封裝類型 | 88引腳陶瓷LCC封裝（緊湊尺寸16.9mm×16.9mm） |
| 濾色片 | 彩色或黑白可選 |
