性能特點
? 超高分辨率，0.5 meV（全寬半高，F(xiàn)WHM）
? 在1.0 meV分辨率（FWHM）下，保證檢測器電流≥10 pA
? 采用新型電靜態偏轉器，具備受控的角度像差
? 低噪聲數字控制電子設備，配備菜單驅動軟件
? 用戶可選掃描范圍，最高可達50 eV，適用于振動電子和電子態應用
介紹
高分辨率電子能量損失譜（EELS）是一種強大的表面分析技術，能夠在高真空環境下對金屬和半導體表面進行獨特的振動分析。隨著技術的發展，絕緣體和聚合物薄膜也越來越多地通過電荷中和技術進行研究。EELS能夠輕松提供以下重要信息：
? 吸附物的振動頻率
? 吸附物的分子結構（分解、聚合）
? 表面鍵合強度
? 吸附幾何結構——表面鍵合位點
? 表面化學（氧化物形成、還原、中間體等）
? 泛音和組合振動帶
? 表面聲學和光學聲子
重要的是，EELS比紅外光譜具有更高的表面靈敏度和更寬的光譜范圍。例如，可以在幾分鐘內掃描200-5000 cm?1的光譜范圍，并且能夠檢測到低于10?3單層的吸附CO。與紅外光譜相比，EELS不受嚴格的偶極選擇規則限制，這些規則往往妨礙重要振動模式和吸附物的觀察。在EELS中，長程偶極散射和短程“碰撞”散射機制均可起作用，并且可以根據散射角度和碰撞能量有效研究。例如，偶極活性較弱的分子吸附物可以在碰撞散射區被檢測到。EELS獲取的信息能夠很好地補充Auger電子譜（AES）、電子能譜化學分析（ESCA）、低能電子衍射（LEED）、二次離子質譜（SIMS）、掃描探針顯微鏡（SPM）及其他表面探測技術的數據，并為實驗者提供易于理解的分析結果。
ELS5000光譜儀
ELS5000是一款最先進的光譜儀，基于德國尤利希KFA研究所Harold Ibach教授及其團隊的研發成果。該儀器在最佳條件下可實現0.5 meV的能量分辨率。ELS5000由LK Technologies按照與KFA的全球許可協議制造。

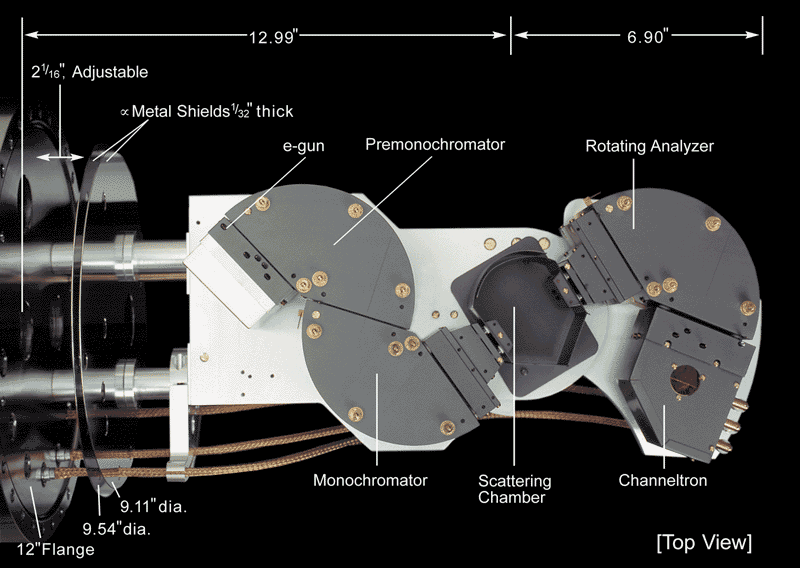

ELS5000采用高度優化的雙通道單色儀，通過精心選擇參數，在兩個單色儀階段對127°圓柱偏轉器的空間電荷效應進行補償。預單色儀作為“減速”單色儀運行，進入第二單色儀的電子的動能約為預單色儀名義通能的五分之一。第二單色儀作為非減速階段，采用適合降低空間電荷的偏轉角。電子槍使用特殊的LaB6陰極。設計中一個重要特點是電靜態偏轉器在徑向和平面方向上的特殊形狀設計，以實現受控的角度像差。該裝置的極限分辨率可達0.3 meV1。
ELS5000配備單通道分析儀，且分析儀可旋轉，方便滿足許多實驗中對角度分析的需求。在單色儀與分析儀之間設有一組對稱的輸入輸出“變焦”透鏡，用于聚焦并調節電子束對樣品表面的加速或減速。采用了專利的非圓對稱透鏡設計，具備優異的透射性能。結合此高透射透鏡的單色儀-分析儀系統在能量分辨率變化時仍能提供卓越的檢測電流。
型號ELS5000-DAC數字控制電子包
ELS5000系列電子光譜儀提供全計算機控制電子系統，是高分辨率電子能量損失分析領域的獨特配置。該創新PC系統配備菜單驅動軟件，允許設置和優化所有光譜儀電壓，并監控關鍵電流水平?？蓪⑼暾墓庾V儀設置表格讀取及存儲至磁盤，極大提升速度和靈活性，遠超傳統EELS電源。該集成系統包含信號恢復電子設備及菜單驅動軟件，用于采集、顯示和分析EELS振動光譜。
ELS5000-DAC軟件
軟件采用菜單驅動并支持鼠標操作。在“DAC模式”下，用戶可完整查看所有光譜儀電壓的彩色屏幕界面，并顯示用戶選定的電流值或通道計數器檢測到的計數率。用戶可通過鼠標調整顯示的任何電壓參數，以優化電流、電荷計數等。所有當前光譜儀電壓設置可快速存儲至磁盤或隨時調出，方便切換電子束能量或光譜儀分辨率。軟件還提供“自動調諧”模式，計算機控制下自動優化信號強度和峰形。
在信號恢復模塊，即“掃描模式”下，用戶可控制掃描范圍、通道寬度、每通道時間及重復掃描次數。掃描過程實時顯示，配有計數率（計數/秒）讀數及掃描中垂直比例尺調整功能。掃描結束后，完整數據被顯示，用戶可交互式檢查不同能量損失區段，讀取峰位（單位meV或cm?1）及強度（計數/秒）。用戶可繼續累積數據或將光譜存儲至磁盤，之前存儲的數據也可隨時調出進行交互式檢查。存儲數據還可通過多種用戶自選軟件包進行分析和繪圖。
機械規格

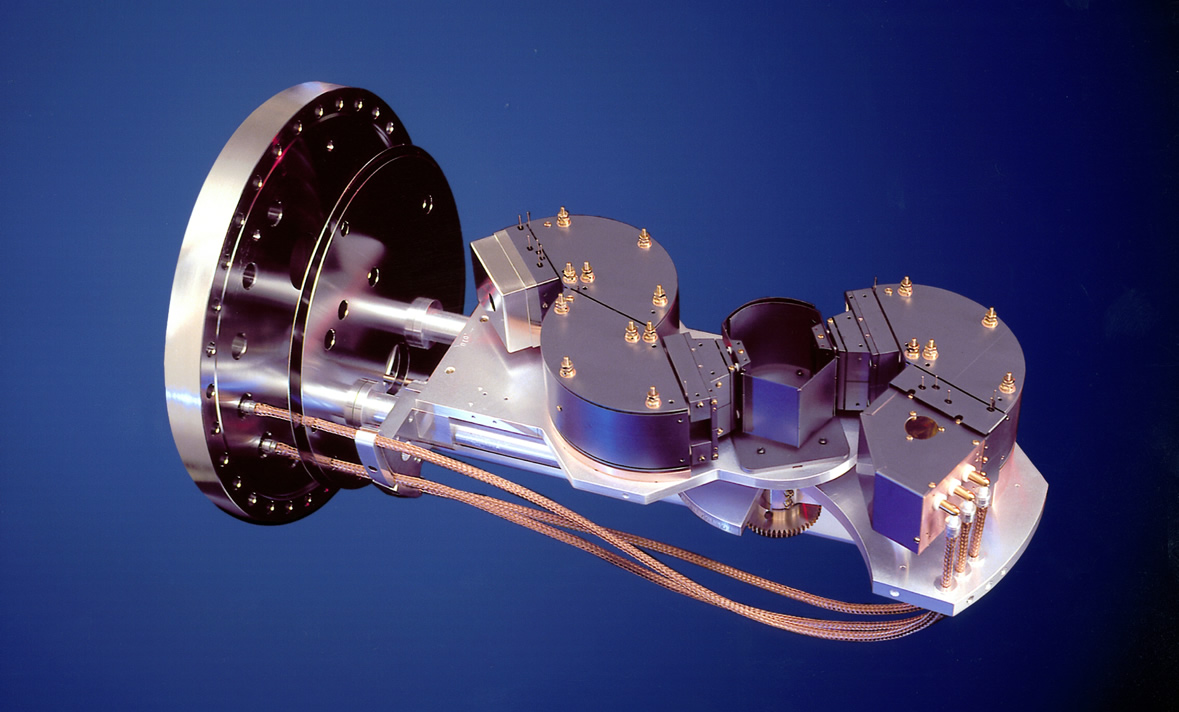

法蘭安裝光譜儀，配備所有必要的電氣和機械穿墻連接。法蘭處設有雙重磁屏蔽，以便與真空腔體的磁屏蔽接口。光譜儀由圓柱形雙通道單色儀和單通道分析儀組成。標準安裝為12英寸外徑的Conflat法蘭。分析儀可從直通位置旋轉至偏離78°的位置。請注意，本設備不含腔體磁屏蔽裝置。
一般性能規格
基于直接光束幾何結構，典型且保證的性能規格如下：
? 1 meV 全寬半高（FWHM）分辨率時，檢測器電流 > 10 pA
? 2 meV 全寬半高（FWHM）分辨率時，檢測器電流 > 70 pA
電子設備規格 — ELS5000 DAC型號
用于控制ELS5000光譜儀的數字控制電子包。包括光譜儀電壓的數字控制和關鍵電流的讀出。套件包含皮安表、降噪濾波器、電源、兼容PC的計算機及接口設備。
該套件還包括型號LK2000-CE的計數電子包及必要的接口。配備用于數據采集和光譜儀電壓控制的軟件。操作能量范圍為2-200 eV的電子動能，掃描范圍標稱為50 eV。電壓紋波小于250微伏峰-峰值。電子系統基于接地樣品方法（無需對樣品施加偏壓即可實現電子束能量控制）。
