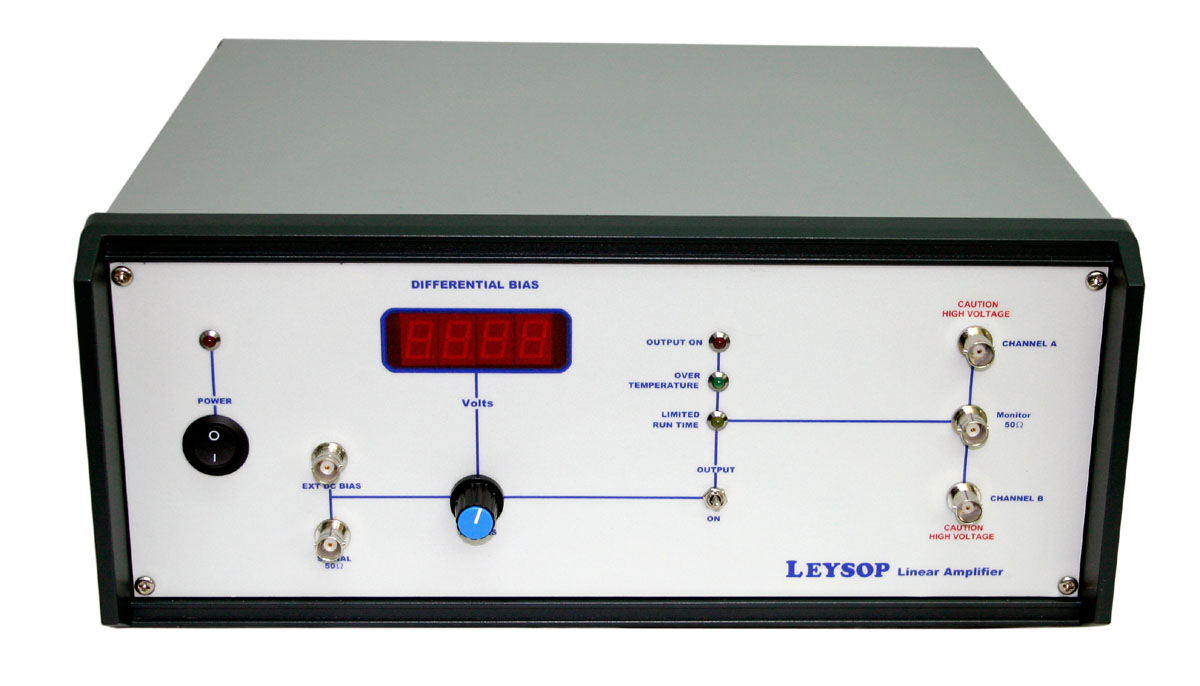

英國LEYSOP Ltd M500高壓視頻放大器
我們的 LEYSOP M250 放大器（目前）保留了我們最高帶寬線性放大器設計的稱號，但其最大輸出電壓擺幅相當有限，最適合我們的 EM200 2mm 孔徑調制器在紫外可見波長范圍內。如果需要半波調制，更大的孔徑或更長的波長將超過最大電壓擺幅。進入我們的 M500 放大器。
M500 放大器具有 >6MHz 的帶寬和小于 70ns 的上升/下降時間，使其瞬時性能幾乎與 M250 相同，但具有 >500V 峰峰值差分輸出電壓擺幅的優勢，足以輕松驅動EM400A/K 系列調制器甚至進入了近紅外極限的材料。
與 M250 設計一樣，該放大器不包含內部振蕩器，因此必須連接外部可變輸出低信號電平源。這些設計保留了 M250 的直流偏置控制，因此非常適合驅動我們的低壓系列調制器（例如 EM400A/K）的更大孔徑版本以及更短波長甚至需要直流偏置設置的 EM600A/K 橫向場調制器最線性調制的最佳工作點。更高電壓的 M1000 和 M2500 單元更適合驅動其他橫向場調制器，例如 RTP Pockels cell，甚至是一些用于模擬調制應用的較低電壓 BBO cell，例如真正的偏振旋轉（當與合適的波片結合使用時）
LEYSOP ltd規格?
| 范圍 | M500 |
| 輸出電壓擺幅 | >500V（差分） |
| 全振幅頻率響應（正弦波） | ~5MHz |
| 小信號頻率響應 （20% 全振幅） | ~10MHz |
| 上升和下降時間 | <70ns |
| 輸入電壓 | -2.5V 至 +2.5V |
| 輸入阻抗 | 50 歐姆 |
| 柜體形式 | 63HP 寬 x 3U 高機架 |
| 機柜尺寸（毫米） | 160（高）x 360（寬）x310（深） |
| 電源電壓 | 90 – 264Vac 50/60Hz |
應用
與舊的 M250 設計相比，這些放大器提供的高帶寬與高得多的電壓擺幅相結合，為調制系統開辟了全新的可能性。這些現在可能包括更大孔徑的 EM400 和 EM600 設備以及其他橫向場調制器，例如我們的最低電壓 RTP 選項，這為雙光子顯微鏡和高速產生任意極化。
