英國LEYSOP Ltd M250 High Voltage Video Amplifier,線性放大器,M250高壓視頻放大器,線性 A 類輸出視頻放大器

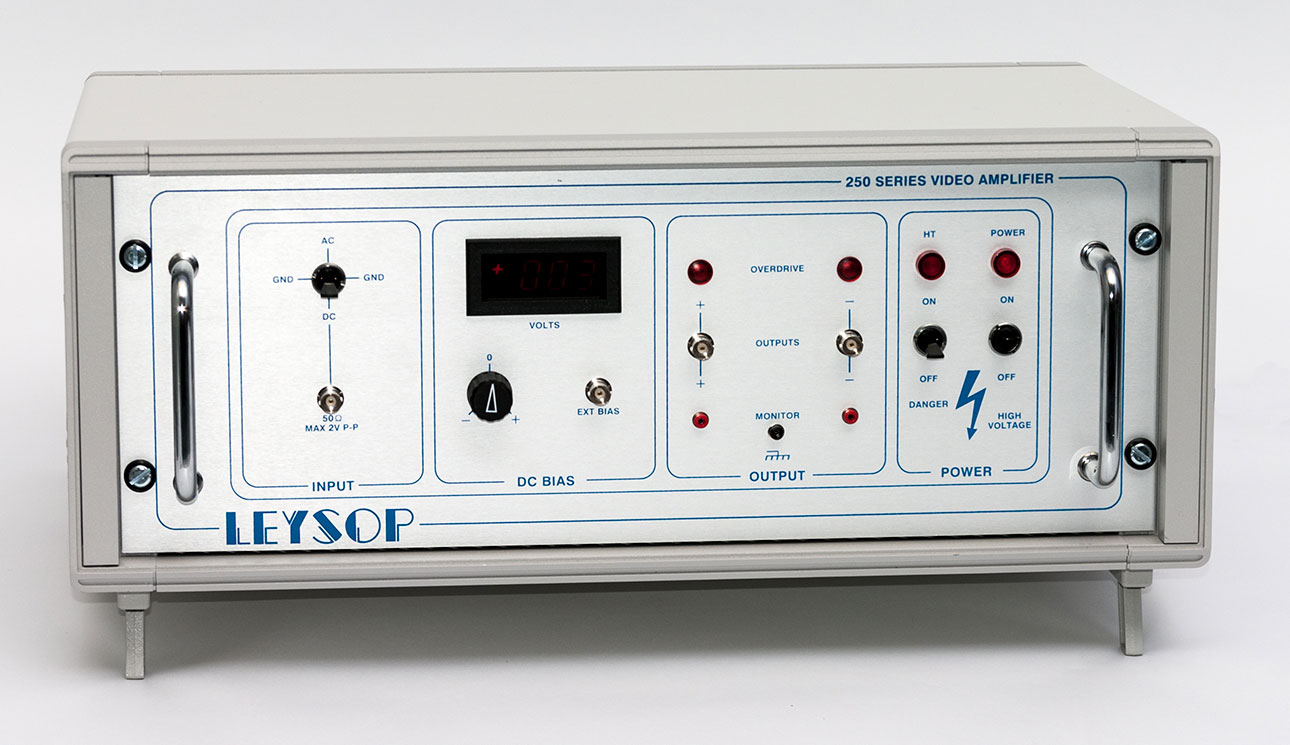

英國LEYSOP Ltd M250 High Voltage Video Amplifier,線性放大器

這是一款線性 A 類輸出視頻放大器，在直流至 ~7MHz 范圍內具有 275V 的最大差分輸出。還可以使用偏置控制將兩個輸出相對于彼此設置為 ±250V dc。此功能允許將電光調幅器設置為任何輸入信號電平所需的任何光輸出強度電平。此輸出偏置不會對信號輸出范圍造成任何限制。

該放大器主要設計用于驅動 Leysop EM200 系列的電光調制器，其中負載為純電容且不超過 100pf。輸出短路保護。

規格

信號輸出電壓范圍275Vdc – 6MHz 帶寬

使用 100pf 負載的放大器方波上升和下降時間		< 65 納秒 (10% – 90%)
偏置電壓范圍+250V 至 -250V
滿輸出的輸入電壓±1Vdc 或 2Vpp., 交流
輸入阻抗標稱 50 歐姆
機柜尺寸（毫米）高 220，寬 530，長 340
電源電壓110/200/240ac 50-60Hz
溫度范圍0° – 40°C 環境溫度



應用

多年來，Leysop Ltd M250 放大器的一個廣泛應用領域是驅動用于 CW 激光器強度降噪的調制器，即所謂的“噪聲消耗”應用。放大器的高帶寬與低諧振調制器（如 EM200A）相結合，提供了理想的控制元件，以應用由合適的光學拾取電路確定的所需強度校正信號。
