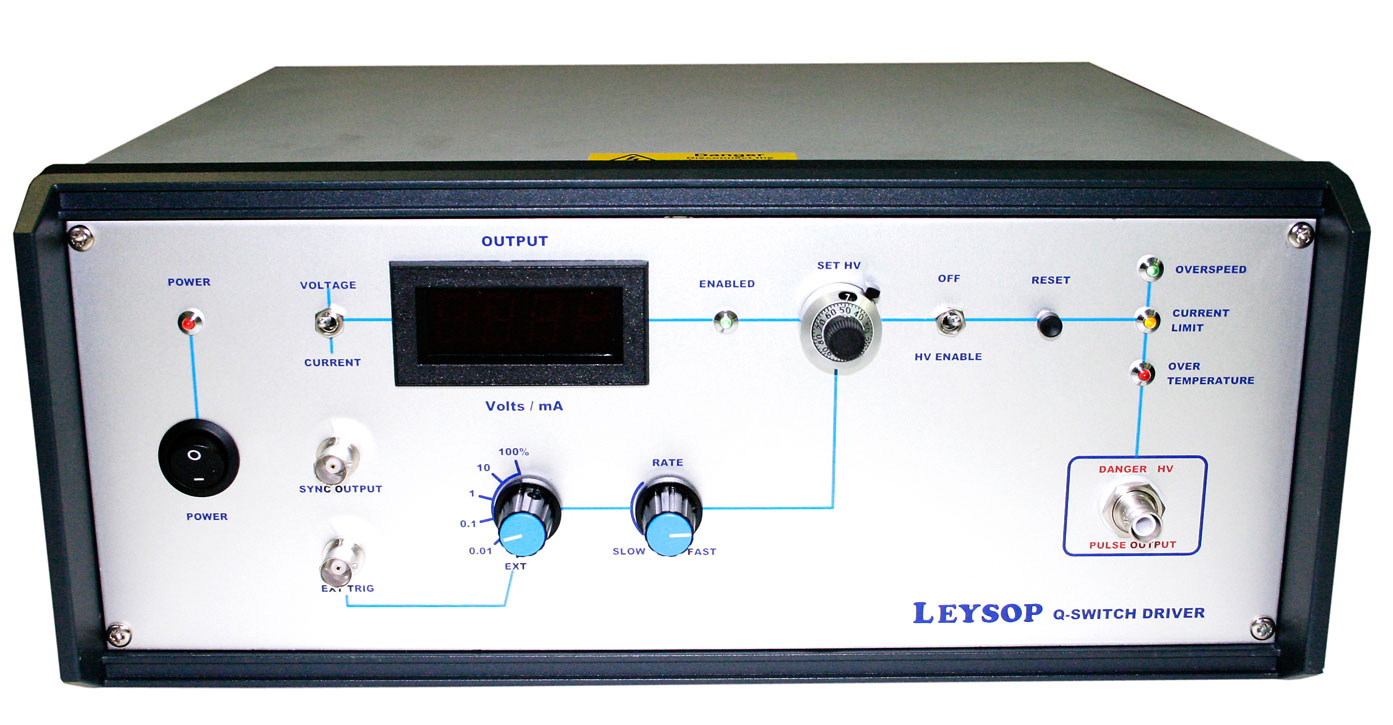

英國進口LEYSOP PCD-3000 RTP BBO 普克爾斯盒 100kHz Q 開關脈沖驅動器

英國進口LEYSOP PCD-3000 RTP BBO 普克爾斯盒 100kHz Q 開關脈沖驅動器

處理電光設備最困難的方面之一是使用高電壓的問題。大多數電光設備為驅動器提供電容性負載，這進一步加劇了尋找合適驅動器的問題。然而，橫向場 RTP 普克爾盒的相對較低的電壓要求使我們能夠以高重復率切換高電壓，同時驅動器的功耗在可接受的范圍內。我們?cè)陂_(kāi)發驅動器時考慮了連續泵浦源的應用（而不是例如閃光燈泵浦）。出于這個原因，我們沒有合并任何工具來改變輸入觸發脈沖和 Q 開關輸出脈沖的延遲。然而，我們提供了基于內部電流限制的完整保護設施，以確保對內部 HT 電源的需求不超過其能力。對于那些不需要與外部事件同步并且可以自由運行的應用程序，還有一個內部速率發生器。

安全當然也是最重要的，高壓輸出由 BNC 連接器的安全高壓 (SHV) 形式提供，并提供匹配導線以連接到普克爾盒端子?？梢詮那懊姘寰_設置 HT 電壓，使該裝置能夠在用戶的工作波長下設置為最佳性能，并允許三種可用孔徑選項的不同電壓要求。



規格

范圍價值
重復率0 到 100kHz，由內部或外部發生器以五個十進制為步長
輸出電壓+200 至 +3,000V 可調，帶可視顯示
輸出脈沖標準系統生成高于零的正向階躍函數。還可以提供發生器，為四分之一波開關提供從設置的 HT 水平下降到零的負向步進
外部觸發輸入+3.0 至 10.0V 分鐘。10ns fwhm 至 50Ω
同步輸出TTL 約?觸發后 30ns
過載保護(1) 重復率高于 100kHz
(2) HT 電流高于 25mA
(3) 輸出級故障

過載 通過自動移除 HT 電源進行保護，HT 電源可通過復位開關重新啟動
電源輸入通用 90 – 265V 交流 47 – 440Hz 通過帶保險絲的 IEC 入口
方面150(h) x 250(w) x 330(d) (mm) 重量：6kg
開路 50Ω 線路末端的階躍電壓
50?W同軸電纜長度上升時間Flat Top下降時間2kV 時的最大頻率100kHz 時的最大電壓
125mm5ns175ns400ns80kHz1,700伏
250mm5ns160ns500ns66kHz1,500伏
500mm<7ns150ns700ns50kHz1,300伏
1,000mm<8ns120ns1,000ns40kHz800V



應用

這種 Q 開關驅動器的明顯應用是 RTP Pockels cell，但也可以用兩個晶體制作小孔徑的 BBO Q 開關，對于四分之一波應用，電壓要求足夠低，可以在 ~50kHz 下運行。
