兩個獨立、可擴展的脈沖輸入通道 A 和 B。 以高達 1 MHz 的速率向上或向下計數至預設值。 從相同的脈沖信號中獲取縮放的速率和總計?？蓴U展，可直接以工程單位為單位讀數，例如基于渦輪流量計計數的加侖或立方英尺。一個通道可以顯示總數，而其他通道可以顯示速率。
特征
- 通道 A 和 B 的兩個獨立可擴展的總數
- 來自 NPN 或 PNP 接近開關的輸入、觸點閉合、數字邏輯、低至 12 mV 的磁性拾取器或高達 250 Vac 的交流輸入
- 使用正刻度因子從零向上計數到預設值
- 使用負比例因子從預設值向下計數到零
- 存儲在非易失性存儲器中的總計
- 通用 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac 電源
- 傳感器激勵輸出（隔離）
- 多種選項：
– 2 或 4 個繼電器，機械或固態（隔離）
– 1 或 2 個模擬輸出（隔離）
– 通信：以太網、WiFi、USB、RS232、RS485（隔離） - 擴展計數器版本，Chl A 總計和 Chl B 同時發生，對 Ch A 進行上/下計數，使用 Ch B 控制計數方向，使用 Ch B 對 Ch A 進行計數，算術函數 A+B、A-B、AxB、A/B、A/B-1（繪制）

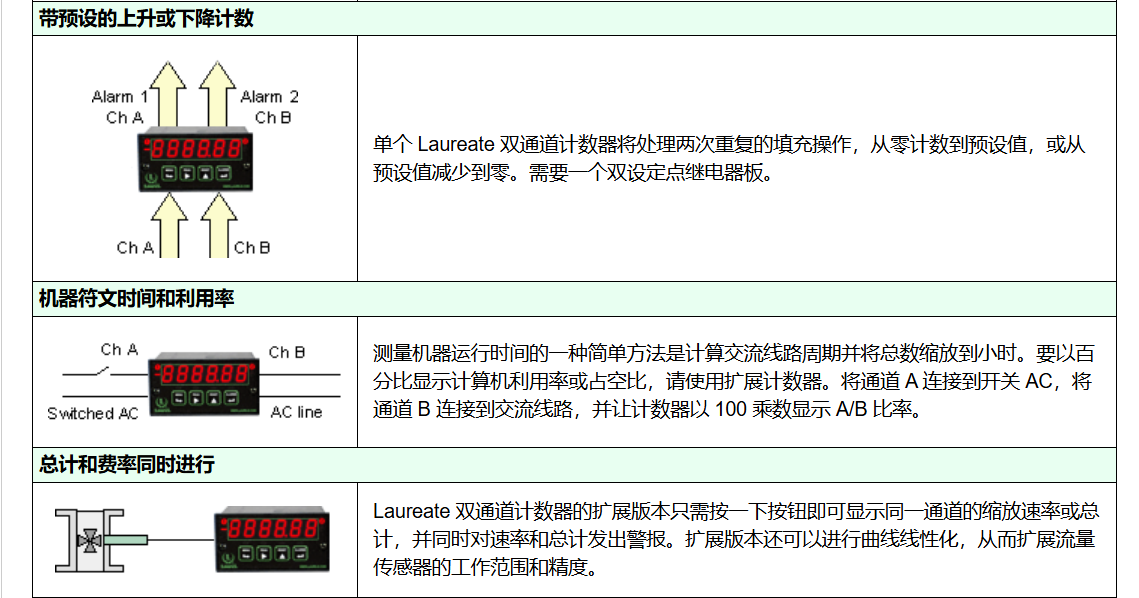

Laureate 雙通道上升或下降累加器是 Laureate 計數器的基本操作模式，帶有 FR 雙通道信號調節器板。每個通道（A 或 B）都可以獨立設置和縮放，以從零（或其他值）計數到預設限制，或從預設值倒計時到零（或其他限制）。倒計時操作是通過輸入負比例因子來設置的。

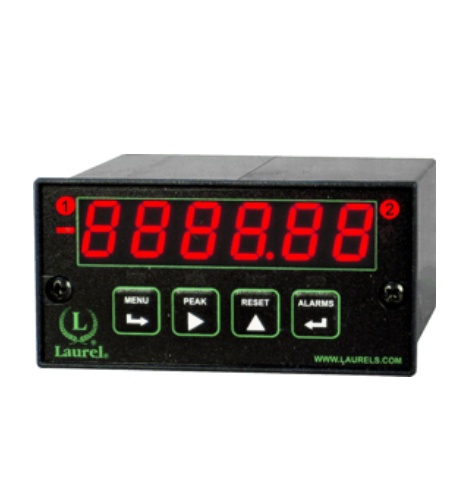

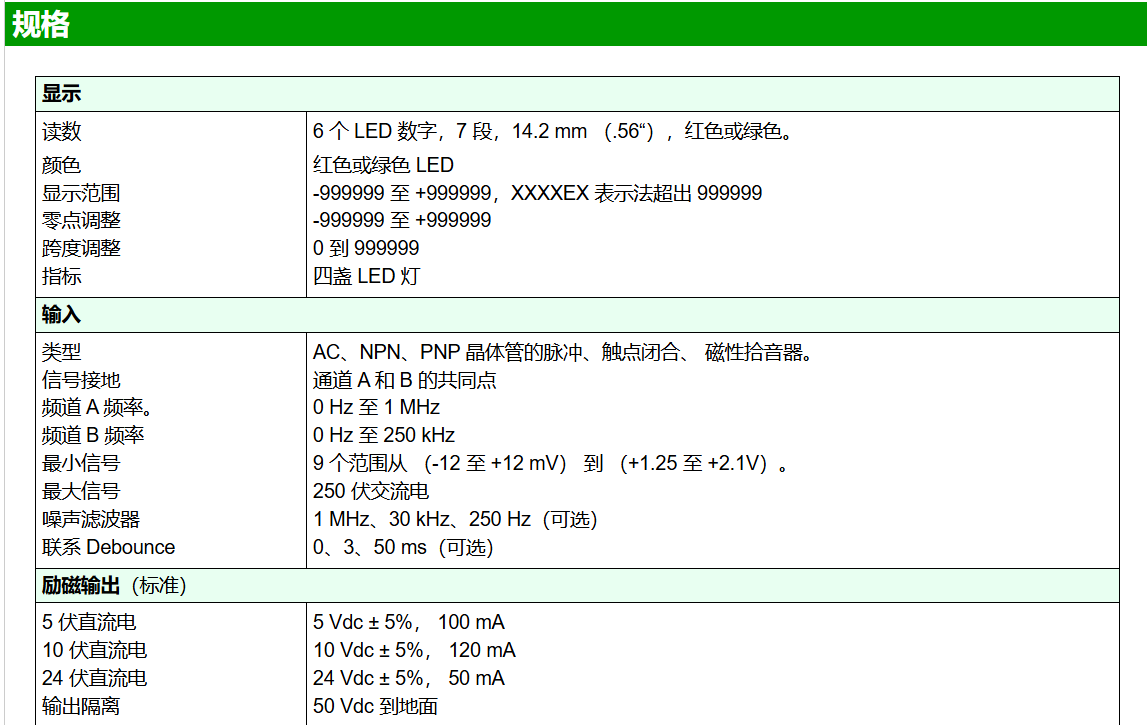

六位計數器顯示器能夠顯示從 -999,999 到 999,999 的任何值，并帶有可編程小數點?？s放允許以工程單位直接讀數，例如基于渦輪流量計計數的加侖或立方英尺，或基于六包計數的罐頭計數。顯示的通道（A 或 B）通過前面板按鈕進行選擇?？倲?shù)存儲在非易失性存儲器中，以便在沒有電源的情況下保留。
Laureate 累加器的最低推薦補充選項是雙設定點控制器輸出板，該輸出板可用于 8A 繼電器或 AC/DC 固態繼電器。
可選的擴展計數器版本提供超出標準計數器的功能：

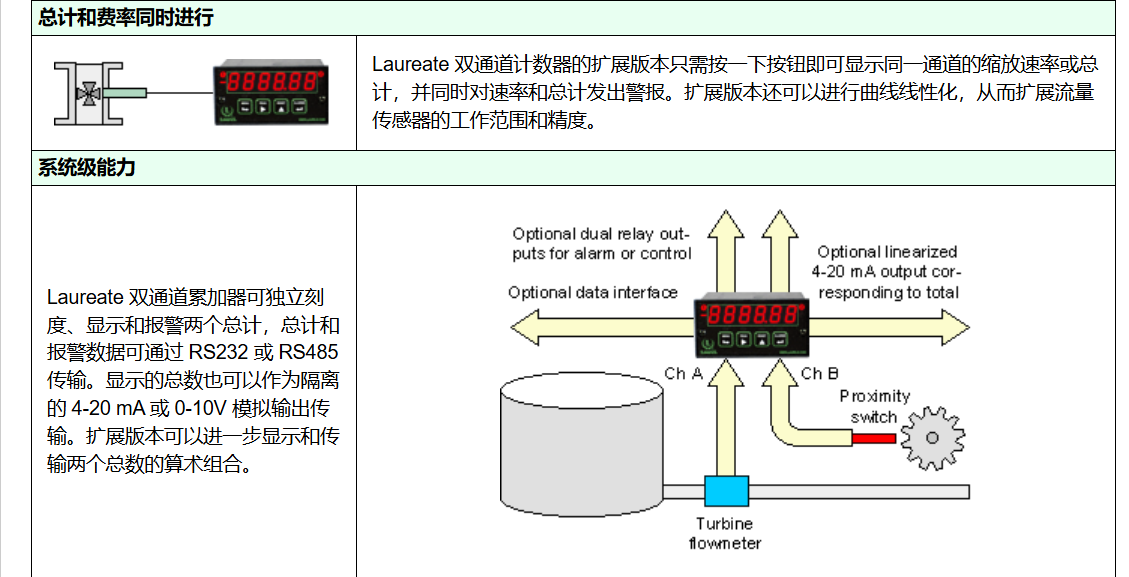

- 率和總計同時進行。通道 A 可以顯示總計，而通道 B 可以顯示速率。通過前面板按鈕選擇 A 或 B 進行顯示。此模式非常適合流量應用。

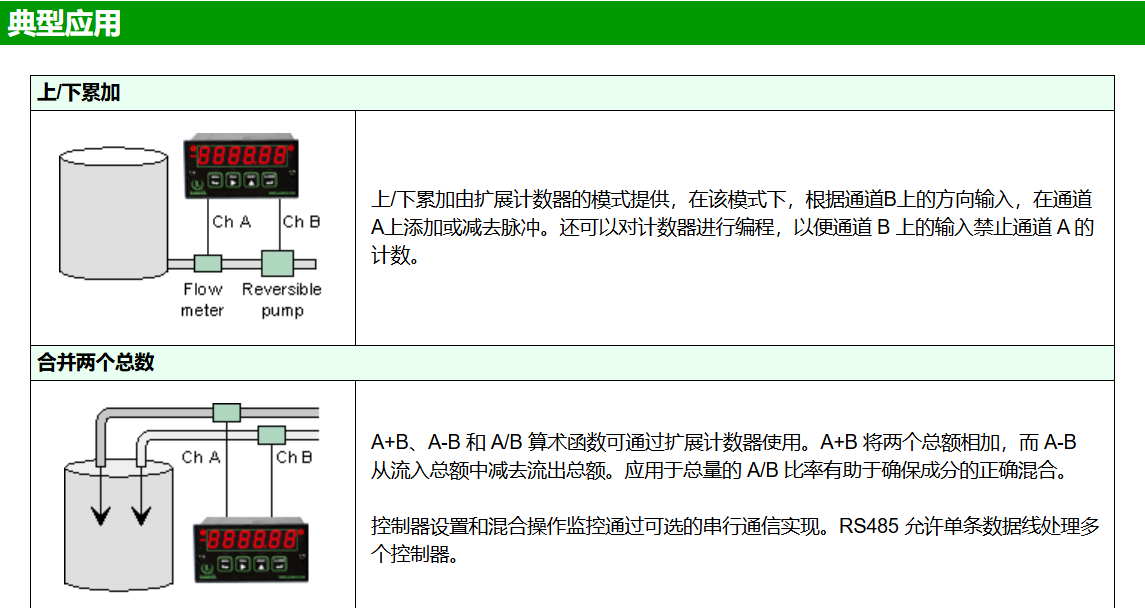

- 上升/下降計數。通道 A 可以用作上升/下降計數器，其中通過向通道 B 應用信號來動態改變計數方向。例如，通道 A 可以對渦輪流量計的脈沖進行計數和縮放，而通道 B 可以輸入流動方向。這允許在可逆流動的情況下跟蹤總體積。
- 與外部抑制累加。通過向通道 B 應用信號，可以暫時禁止通道 A 的累加。例如，60 Hz 交流脈沖可以通過通道 A 進行計數，并進行縮放以顯示經過的小時數。當過程運行時，可以將信號應用于通道 B，以啟動或停止脈沖計數。
- 自定義曲線線性化。可以實現非常精確的自定義曲線線性化，例如對渦輪流量計的低端進行線性化。對于設置，用戶可以將多達 180 個數據點輸入到電子表格或文本文件中。然后，計算機計算樣條擬合段，這些段通過 RS232 下載到儀表中。然后，線性化速率可以通過擴展計數器進行累加。
- 算術函數。擴展計數器提供算術函數，即 A+B、A-B、Axb、a/b 和 A/B-1。這些解決了許多應用。例如，A+B 允許將兩個輸入流量相加以獲得總體積，而 A-B 允許從流入量中減去流出量以獲得凈體積。A/B 允許按指定比例混合成分。通過監控和報警 A/B 體積比，可以將成分 B 添加到 A 中，直到達到適當?shù)谋壤?/li>

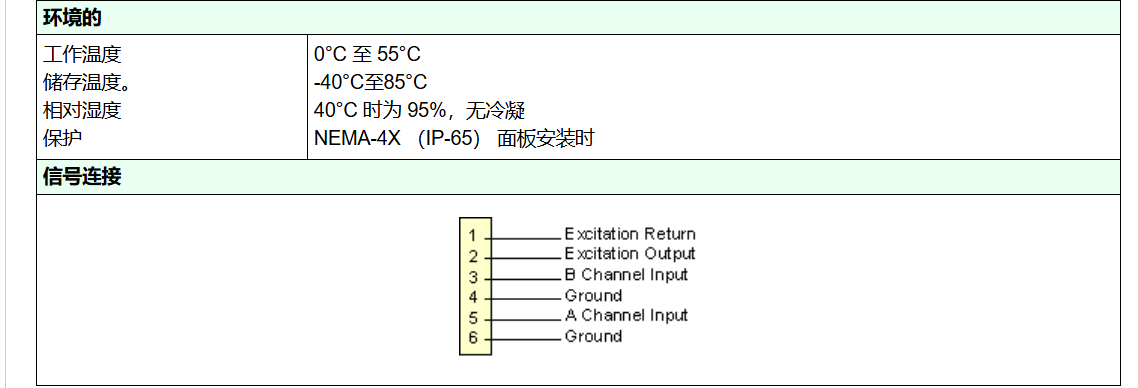

FR 雙通道信號調節器接受來自接近開關的輸入，包括 PNP 或 NPN 輸出、TTL 或 CMOS 邏輯、磁性拾取器、觸點閉合、低至 12 mV 的渦輪流量計的低電平輸出以及高達 250 Vac 的高電平交流線路輸入。 跳線選擇為不同的傳感器類型和噪聲條件提供最佳操作。內置隔離式 5、10 或 24 Vdc 激勵電源可為接近開關和其他傳感器供電，無需外部電源。

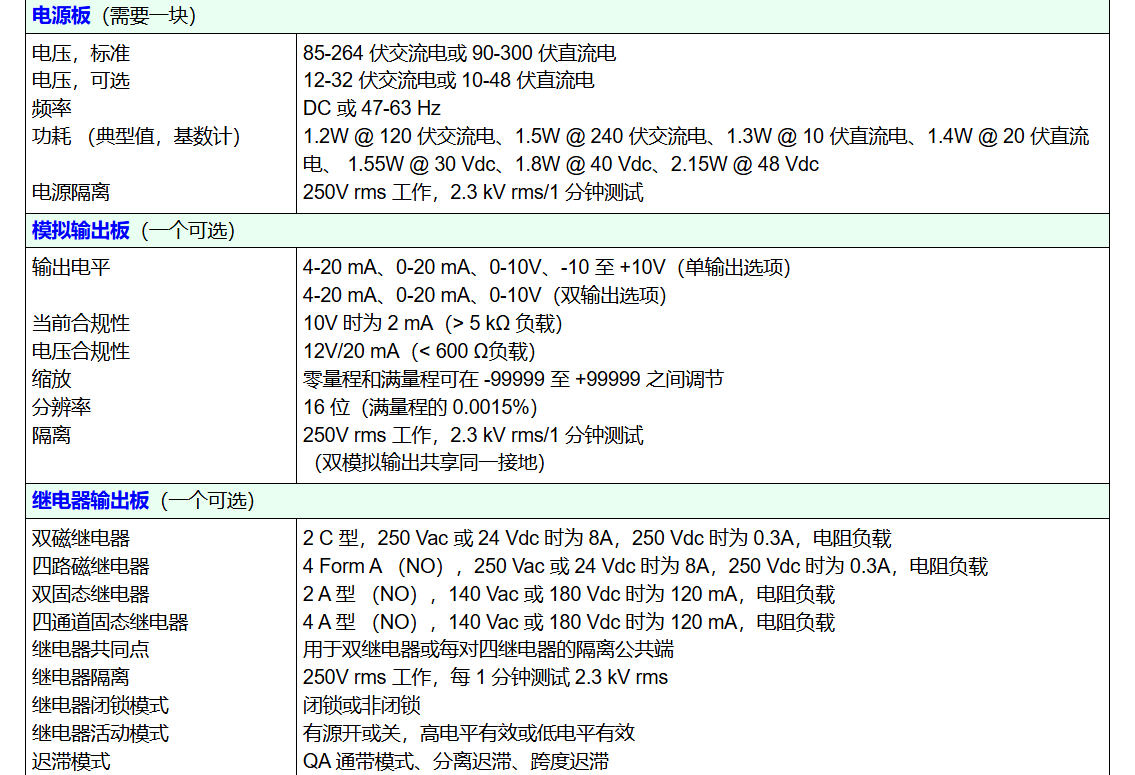

專為系統使用而設計。可選插件 用于通信和控制的板卡包括以太網、WiFi 和串行通信板、雙或四中繼板以及隔離式模擬輸出板。獲獎?wù)呖梢?由 85-264 Vac 或可選的 12-32 Vac 供電或 10-48 伏直流電。顯示屏有紅色或綠色可供選擇 發光二極管。1/8 DIN 外殼符合 NEMA 4X （IP65） 規范 面板安裝時從正面開始。任何設置功能和 前面板按鍵可以鎖定，以簡化使用 和安全性。內置隔離式 5、10 或 24 Vdc 激勵電源可為傳感器供電并消除 需要外接電源。所有電源和信號 通過UL / VDE / CSA等級的螺絲夾進行連接 插頭。
