• 所有輸入范圍均可由用戶選擇并經過工廠校準
• 每秒高達 60 次轉換，非常適合峰值或谷值捕獲
• 數字量程調整范圍從 0 到 ±99,999，零點調整從 -99,999 到 +99,999
• 前面板可擴展至 ±99,999，用于電流分流器
• 1/8 DIN 尺寸，帶亮紅色或綠色 0.56 英寸（14.2 毫米），高 LED 數字
• 傳感器激勵輸出，5、10、12 或 24 Vdc（隔離）
• 電源 85-264 Vac / 90-300 Vdc 或 10-48 Vdc / 12-32 Vac（隔離）
• 工作溫度為 -40°C 至 70°C（-40°F 至 158°F）
• 多種即插即用選項：
  – 2 或 4 個繼電器，機械或固態，用于報警或控制（隔離）
  – 1 或 2 個模擬輸出，4-20 mA、0-20 mA、0-10V 或 -10V 至 +10V（隔離）
  – 通信：以太網、WiFi、USB、RS232、RS485（隔離）
  – 擴展的 DPM 允許多達 180 個數據點用于自定義曲線線性化
  以及從連續讀數得出的速率

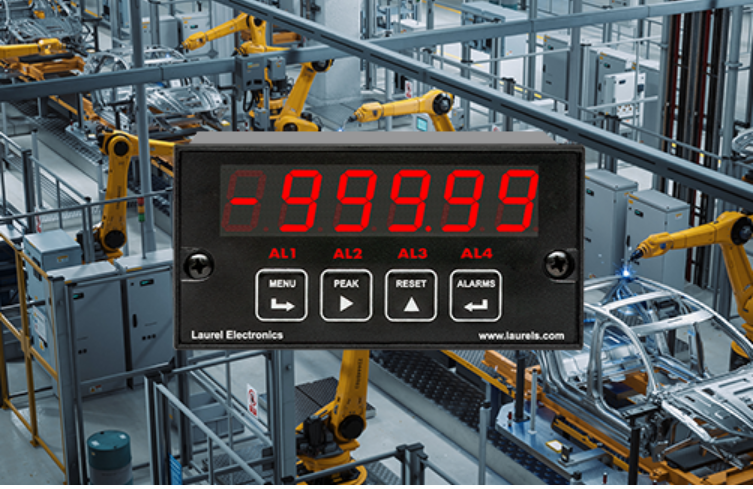

用于直流電壓和直流電流表的 Laureate™ 1/8 DIN 數字面板儀表

是帶有直流信號調節器板的可編程直流數字面板儀表。他們 將高精度、高讀取速率和寬范圍相結合 的（隔離式）即插即用輸出選項板，用于計算機接口和控制。直流儀表 精度為讀數的 0.01% ± 2 個計數。

• 直流電壓表作（由跳線選擇）提供和六個 滿量程直流電壓范圍為 ±200.00 mV，10 mV 分辨率為 ±600.0V，分辨率為 100 mV。 200.00 mV 和 2.0000V 范圍提供高輸入 阻抗為 1 Gohm，以最大限度地減少電壓負載 信號。
• 直流電流表作（由跳線選擇）提供四個滿量程直流電流范圍，從 ±2.0000 mA（分辨率為 0.1 mA）到 ±5.000 A（分辨率為 1 mA）。5.000 A 范圍測量內置 10 毫歐姆電流分流器上的 IR 壓降。

所有信號調節器板范圍都經過工廠校準，每個范圍的校準因子安全地存儲在板載 EEPROM 中。這些系數可以通過軟件進行縮放，以適應外部分流器，從而可以現場更換信號調節器板，而無需重新校準相關的數字面板儀表。為了獲得最佳精度，建議每年進行一次工廠重新校準。所有 Laurel Electronics 儀器都使用行業領先的福祿克校準器進行工廠校準，這些校準器每年重新校準，并經認證可追溯到國家標準，確保最高水平的精度和可靠性。

可選的 Extended Laureate 計算機板通過顯示連續讀數得出的速率并實現高精度的自定義曲線線性化，增強了 Laureate 數字面板儀表。例如，它可以使用 4-20 mA 變送器的液位計算臥式圓柱形儲罐中的液體體積或流速。設置簡單明了：用戶將多達 180 個數據點輸入電子表格或文本文件，計算機計算樣條擬合段，然后將其下載到儀表中以進行精確作。

Laureate 數字面板儀表可以使用?Laurel 的免費儀器設置軟件輕松編程，該軟件可從我們的網站下載，并與 Windows PC 兼容，需要數據接口板進行設置。

縮放范圍從 -99,999 到 +99,999（五個完整數字），帶有任意小數點，以工程單位（如 PSI）顯示讀數。用戶可選擇三種縮放方法：縮放和偏置、兩點方法以及使用實際傳感器信號的系統級校準。

Laureate™ 數字面板儀表具有每秒高達 50 或 60 次轉換的高讀取速率，使用并發斜率（美國專利 5,262,780）模數轉換來整合整個電力線周期（50 Hz 或 60 Hz）上的信號。此讀取速率支持峰谷捕獲、實時計算機接口和控制應用。峰值和谷值可自動捕獲，并可以使用 Laurel 的免費儀器設置軟件（與 Windows PC 兼容）查看或作為串行數據傳輸。

• 未過濾的選擇可提供真實的峰和谷讀數，并有助于控制應用。
• 批量平均過濾器選擇每 16 次轉化平均一次。
• 自適應移動平均濾波器選擇提供 8 個時間常數選擇，范圍從 80 ms 到 9.6 秒。當信號電平發生重大變化時，濾波器會短暫切換到跟隨變化的最短時間來進行調整，然后恢復到其選定的時間常數。Auto 設置根據信號噪聲選擇時間常數。

兩種去皮功能：自動去皮和手動去皮。在 auto-tcare 中，輸入線由外部按鈕接地。這會導致當前權重（通常是容器的空權重）作為偏移量存儲在內存中。在手動去皮中，可以通過前面板或使用 Laurel 的免費儀器設置軟件的計算機手動輸入去皮值。例如，皮重值可能是卡車或軌道車的規定空重。按下前面板上的重置按鈕可在毛重（秤上的總重量）和凈重（減去皮重后的總重量）之間切換顯示。

系統會自動捕獲峰值和谷值。這些可以通過前面板按鈕命令或后連接器上的控制信號顯示，也可以作為串行數據傳輸。

兩個后面板控制輸入（CMOS/TTL 電平，邏輯 0 = 連接到數字接地，邏輯 1 = 打開）或干觸點，可設置為控制/激活 14 米命令。

（隔離的）5、10、12 或 24 Vdc 激勵輸出是功率傳感器或兩線制變送器的標準配置。比率式作可自動補償施加激勵的變化，對于要測量的信號與激勵電平成正比的應用（如橋式）來說，這是跳線可選擇的。

模塊化設計，以最低的成本實現最大的靈活性

所有電路板均與電表和電源接地隔離。用于通信和控制的可選即插即用板包括以太網、WiFi、串行通信板、雙或四繼電器板以及模擬輸出板。獲獎?wù)呖墒褂?85-264 Vac?電源，也可選擇?12-32 Vac 或 10-48 Vdc?電源。顯示屏提供明亮的紅色或綠色 0.56 英寸（14.2 毫米）高的 LED 數字。1/8 DIN 外殼在面板安裝時從正面符合 NEMA 4X （IP65） 規范。任何設置功能和前面板鍵都可以鎖定，以簡化使用和安全性。內置的?5、10、12 或 24 Vdc 激勵電源可以為傳感器供電，無需外部電源。所有電源和信號連接均通過 UL / VDE / CSA 級螺絲夾插頭進行。

Laureate™ 系列采用模塊化設計，具有多達 7 個隔離的插接板，適用于所有 Laureate 1/8 DIN 數字面板儀表。

模塊化硬件

Laureate™ 系列的設計采用模塊化設計，以最低的成本實現最大的靈活性。所有電路板均與電表和電源接地隔離。面板儀表或計數器的基本配置包括一個主模塊（帶有計算機和插件顯示板）、一個電源板和一個信號調節器板?？蛇x的即插即用板包括一個隔離的設定點控制器板、一個隔離的模擬輸出板和一個隔離的數字接口板。模塊化設計和插件選項的選擇使 Laureate 能夠針對從簡單監控到控制和計算機接口的廣泛應用進行定制。一個 1/8 DIN 桂冠最多可有 5 個插件板。
