PT2無線過程變送器
20系列無線產品

英賽特儀表集團的過程變送器（PT 2）多通道分析儀是20系列系統的核心組件，該系統將先進電子技術與前沿傳感器技術融為一體。PT 2可同時與最多16個傳感器變送器（ST 2）進行無線通信，這些變送器支持溶解氧（DO）、懸浮固體（SS）、pH或氧化還原電位（ORP）傳感器的任意組合。該系統為過程監測與控制提供了靈活且經濟的解決方案。

PT 2的戶外直線傳輸距離可達1500英尺。若安裝于室內，最近的ST 2應位于600英尺范圍內。PT 2與傳感器組成了符合ZigBee標準的自修復網狀射頻網絡，確保通信穩定無憂。由于無需鋪設連接電纜或?qū)Ч埽撓到y(tǒng)可大幅降低安裝成本。

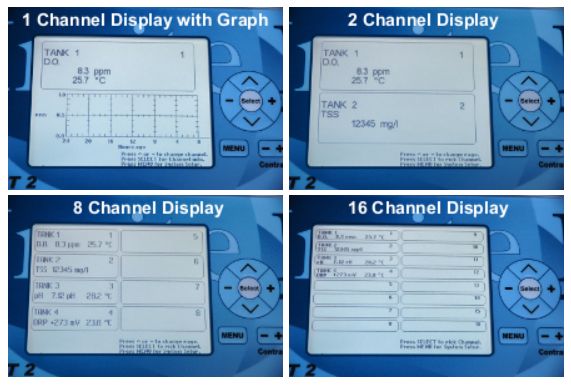

其背光顯示屏可編程設置為持續顯示1、2、4、8或16個傳感器的讀數。當僅顯示單通道時，還將同步呈現該傳感器24小時內的趨勢曲線圖。所有傳感器狀態及讀數均可通過雙線RS485 ModBus輸出接口傳輸至SCADA系統或PLC。

PT 2 | 單通道顯示型 PT 2 | 雙通道顯示型 PT 2 | 八通道顯示型 PT 2 | 十六通道顯示型

PT 2的配置極為簡便，僅需設置兩個參數即可啟動與遠程傳感器的無線通信：用于識別PT 2設備的單元ID設置，以及用于識別ST 2設備的傳感器地址。用戶可使用20系列安裝記錄表來系統化管理各項參數設置。

技術規格

• 傳感器通道：1路

• 傳感器配置：自動識別

• 溫度范圍：-20°C至70°C

• 防護等級：NEMA 4X（防水防腐蝕外殼）

輸出接口

• 2路光電隔離4-20mA模擬量輸出

• 1路干觸點10A設定點/報警繼電器

• 1路無源干接點（潔凈繼電器）
