Infrared Microscope (IR-M?)

紅外顯微鏡

片是集成電路(IC)和微電子機械系統(MEMS)制造中必不可少的組成部分。在紅外(IR)范圍內能夠透視這種半導體材料對于制造過程的質量控制非常有利。

idonus紅外硅片檢測顯微鏡(IR-M)配備了長工作距離物鏡。3級變焦允許用戶選擇合適的視場和放大倍率。紅外敏感攝像頭通過USB 3.0通信將檢測樣品的圖像顯示在計算機上。分辨率優于3 μm,并配備5×物鏡。

此外,還提供頂部照明功能。這使顯微鏡可以在傳統模式下使用,并檢查硅片的頂部表面。紅外顯微鏡配備了XY臺,可容納直徑200毫米(8英寸)或更小的硅片??蛇x地,XY臺可以由電機驅動,通過圖形用戶界面(GUI)和/或操縱桿方便地控制。

應用領域

idonus IR-M 在半導體和MEMS設備檢測等方面有著多種應用:

-通過透射成像觀察硅片(例如微結構硅片)
-檢查太陽能電池的功率效率
以下圖片是通過IR-M成像顯微鏡拍攝的。它們展示了一個微結構的絕緣層硅(SOI)硅片。第一張圖片顯示了經典顯微鏡圖像,使用了頂部照明(可見光譜)。第二張圖片是使用紅外照明(IR透射模式)拍攝的,展示了基層和器件層之間埋藏的氧化硅(SiO2)。

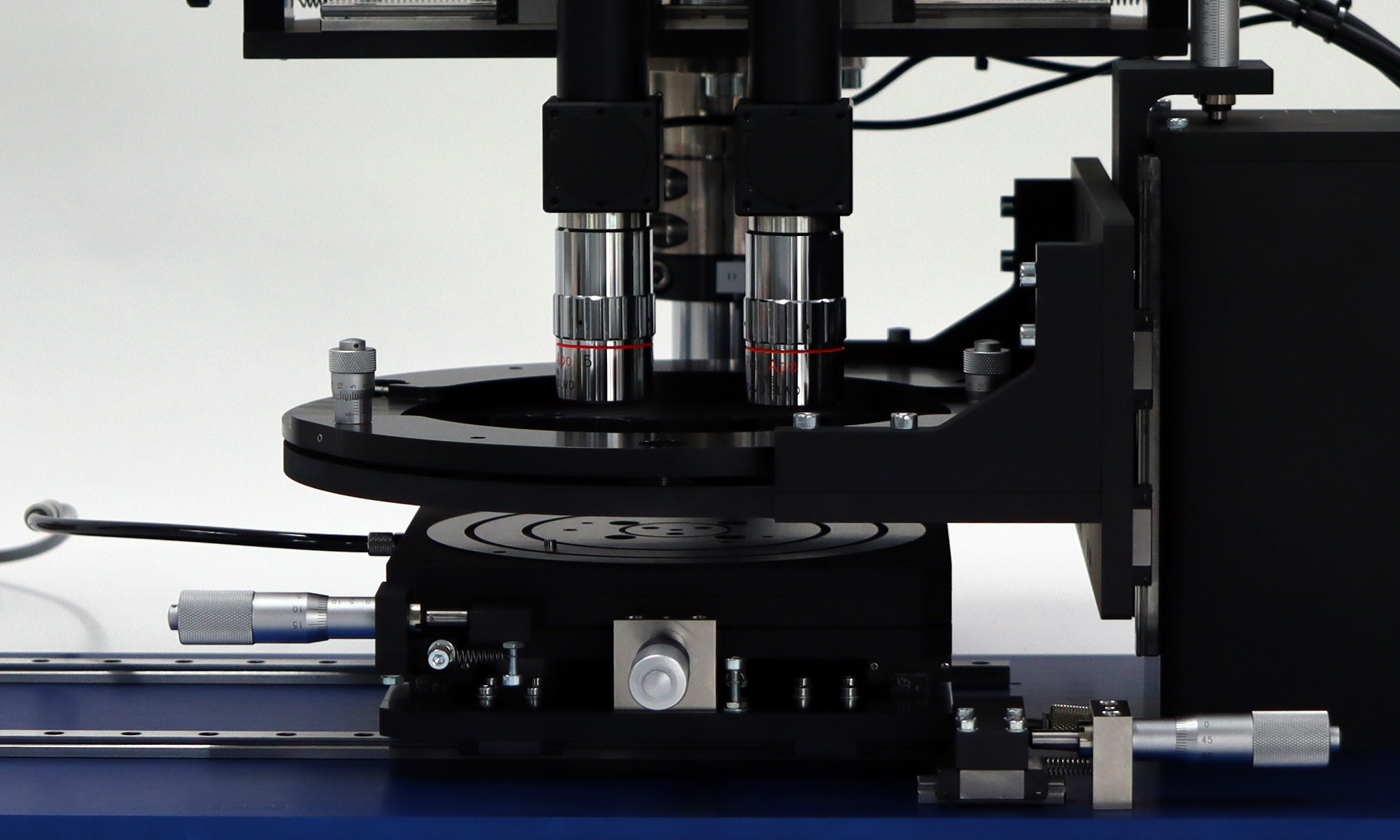

idonus紅外硅片檢查顯微鏡(IR-M)- 所示版本包括電動XY平臺。
