Huntington L系列線性運動引入裝置

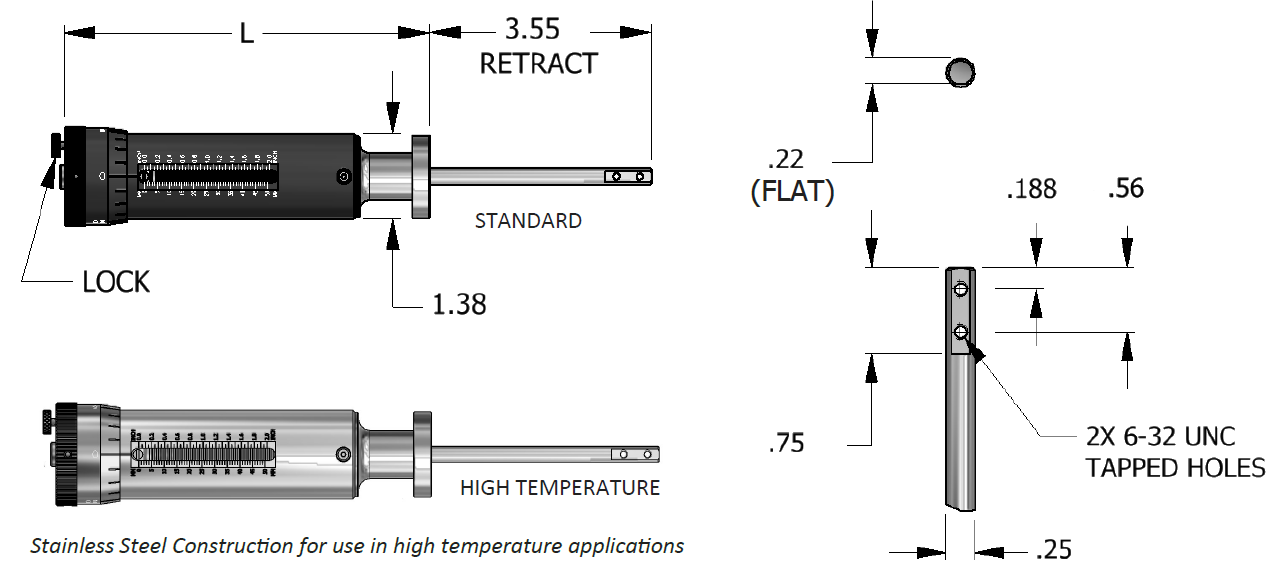

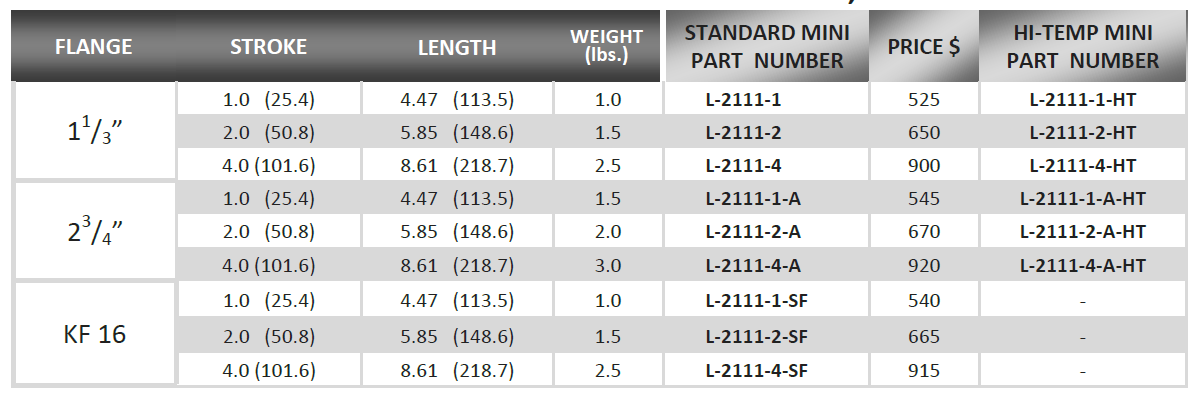

Huntington L系列線性運動引入裝置采用獨特的模塊化設計，可在兩種基礎軸體結構上適配三種驅動方式?？蛇x驅動方式包括手動、電動和氣動版本。主體結構提供11/3英寸和23/4英寸VAC-U-FLANGE?法蘭，或KF16和KF40快速法蘭兩種規格。高溫版本采用全不銹鋼結構。每種軸體與驅動組合均提供三種標準行程長度，特殊長度可按需定制。如需了解未列明的特殊選配、定制方案或更大尺寸，歡迎來電詢價。

技術規格
密封方式：焊接波紋管
真空接觸材料：不銹鋼
烘烤溫度：200°C（標準型），230°C（高溫型）
工作溫度范圍：-20°C 至 150°C（標準型），230°C（高溫型）
壓力范圍：常壓至 1×10?11 Torr
位置鎖定：拇指螺絲

負載能力：

  • 最大軸向負載：10 磅（4.5 公斤）同心負載

  • 最大側向負載：5 磅（1.36 公斤）@縮回位置末端

精度參數：

  • 線性刻度分辨率：0.05 英寸（1 毫米）

  • 表盤分辨率：0.002 英寸（0.05 毫米）

  • 螺紋導程：每轉 0.05 英寸（1.3 毫米）
