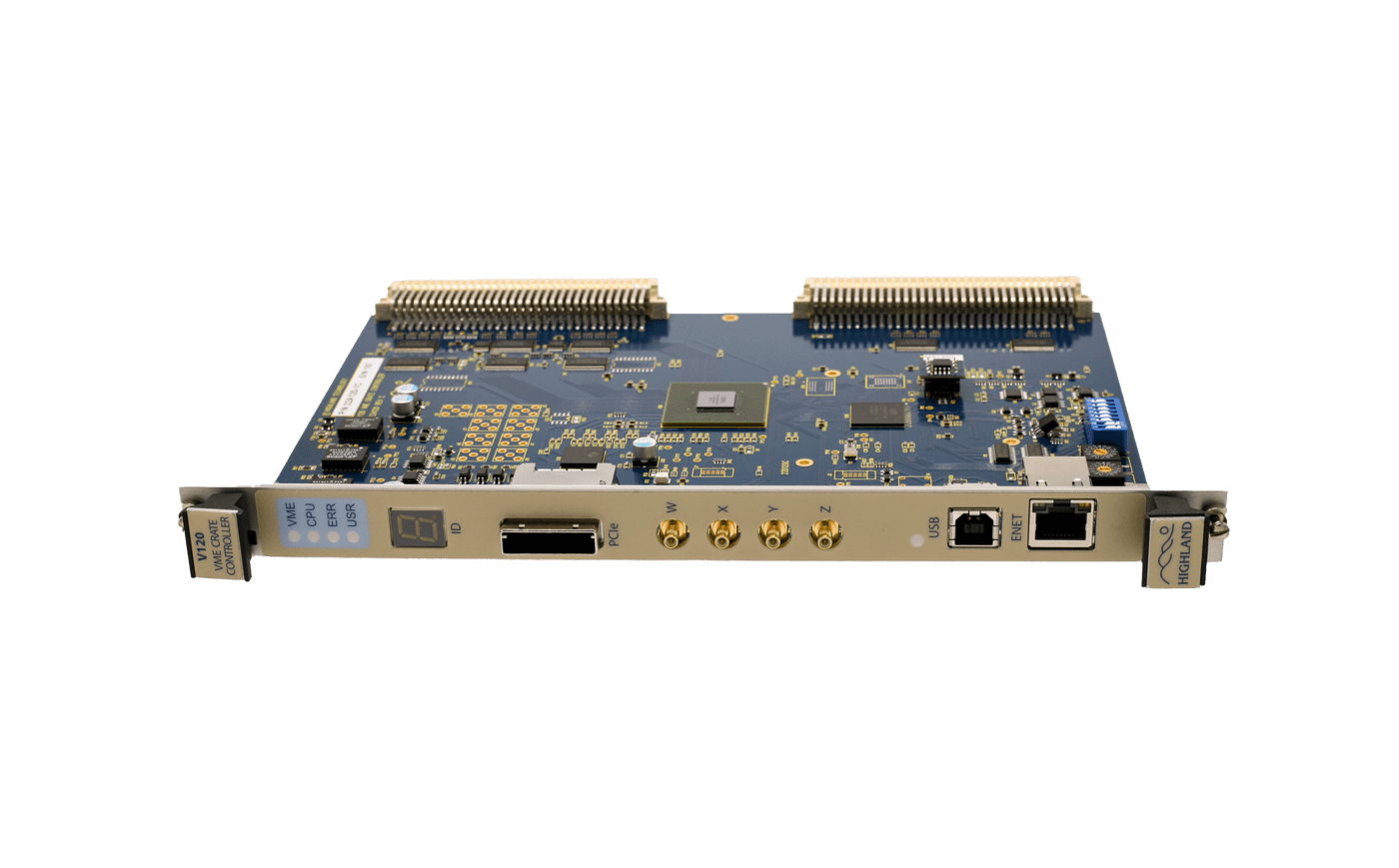

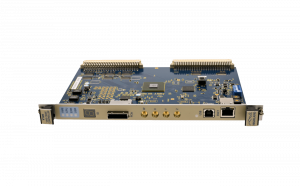

Highland TechnologyVME PCI 快速板條箱控制器V120

Highland TechnologyVME PCI 快速板條箱控制器V120

特點:

  • PC 內存映射 VME Crate 控制器，單寬 6U 規格
  • 有線 PCIe 通過長達 7 米的 PCI Express 電纜連接到電腦
  • 提供 8192 個 16kB VME 映射頁面；單個頁面描述符支持地址映射/修改器、速度選項和動態內碼交換
  • 包括并行以太網和 USB 端口
  • 每頁的權限、端碼和事務控制，包括調整周期計時，以控制不守規矩的 VME 模塊
  • 每臺 V120 均可選擇板卡 ID，允許從一臺主機控制多達 16 個 VME 板卡，而無需依賴可能不穩定的 PCI 總線編號
  • 作為插槽 1 主站/旁路器或輔助主站的 VME 多主站功能
  • 通過輪詢或真正的主機中斷處理 VME 中斷
  • 免費的開源 Linux 驅動程序和應用程序庫，既可用于開放項目，也可用于專有項目，無需任何許可要求或費用。提供完整的源代碼和大量文檔。

Highland TechnologyVME PCI 快速板條箱控制器V120

  • 診斷：
    • 板條箱電源、溫度感應和氣流監測器
    • 讀回任何事務的 DTACK 速度、地址/數據和錯誤
    • 帶有 4 個可編程事件監視器的 VME 事務報告
    • VME 實用程序總線報告，包括 SYSCLK 監控
    • 提供前面板 LED 和總線信號示波器監視器
  • 可選的 DMA 和 VME64 支持
  • 無專有 VME 芯片：專為長期可用性而設計
  • 干凈、簡單的架構：無需跳線，無需設置基本 VME I/O
描述：

V120 是 VME 總線主箱控制器，可用作箱槽 0 仲裁器或輔助控制器。PC 背板中的每個 PCI Express 電纜驅動板都可以通過長達 7 米的標準柔性 PCI Express 電纜組件驅動 1 到 4 個 V120。

VME 模塊寄存器直接映射到 PC 地址空間。V120 提供 8192 個頁面映射寄存器，每個寄存器控制一個 16 KB 的 PC 到 VME 轉換頁面，具有靈活的時序和字節序控制。默認的 powerup 映射允許立即訪問 A16、A24 和部分 A32 VME 地址空間。

包括以太網和 USB 端口。狀態 LED 和示波器監視器顯示總線作和定時?？偩€循環分析、電源、溫度和氣流監控是標準配置。

  • 診斷：
    • 板條箱電源、溫度感應和氣流監測器
    • 讀回任何事務的 DTACK 速度、地址/數據和錯誤
    • 帶有 4 個可編程事件監視器的 VME 事務報告
    • VME 實用程序總線報告，包括 SYSCLK 監控
    • 提供前面板 LED 和總線信號示波器監視器
  • 可選的 DMA 和 VME64 支持
  • 無專有 VME 芯片：專為長期可用性而設計
  • 干凈、簡單的架構：無需跳線，無需設置基本 VME I/O
描述：

V120 是 VME 總線主箱控制器，可用作箱槽 0 仲裁器或輔助控制器。PC 背板中的每個 PCI Express 電纜驅動板都可以通過長達 7 米的標準柔性 PCI Express 電纜組件驅動 1 到 4 個 V120。

VME 模塊寄存器直接映射到 PC 地址空間。V120 提供 8192 個頁面映射寄存器，每個寄存器控制一個 16 KB 的 PC 到 VME 轉換頁面，具有靈活的時序和字節序控制。默認的 powerup 映射允許立即訪問 A16、A24 和部分 A32 VME 地址空間。

包括以太網和 USB 端口。狀態 LED 和示波器監視器顯示總線作和定時?？偩€循環分析、電源、溫度和氣流監控是標準配置。
