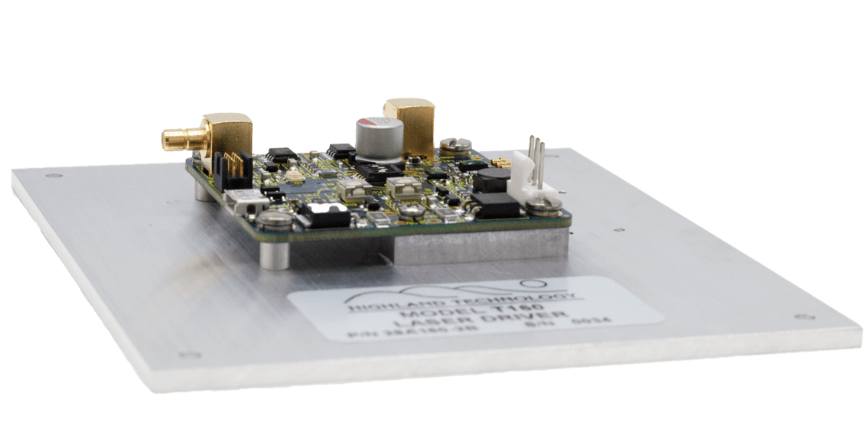

美國Highland ,T160 皮秒至納秒半導體激光管驅動器,接受 LVDS 或 TTL 邏輯輸入,激光驅動脈沖寬度跟隨輸入波形
型號 T160
皮秒至納秒半導體激光管驅動器
特征：
- 激光電流高達 400 mA，帶散熱器的 700 mA
- 光脈沖寬度從 100 皮秒到 50 微秒
- 通過引腳插座直接連接到浮動陽極 Type-1 蝶形封裝半導體激光管;與其他激光套裝兼容
- 激光驅動跟隨電輸入
- 高度穩定的恒流激光驅動器
- 激光電流和偏置可通過板載微調電位器或外部模擬輸入進行設置
- 可切換 TTL 或 LVDS/PECL/CML 輸入觸發器兼容性
- 由標準 5 伏微型 USB 電源或通過帶狀電纜接口連接器供電
- 緊湊的 2“ x 2” PCB，適用于嵌入式應用
描述：
T160 激光驅動器具有低至 300 皮秒 FWHM 的激光驅動脈沖寬度，可確保急劇的關閉和最小的光尾。信號路徑基本上是直流耦合的，但占空比限制為 60%，激光器導通時間限制為 50 微秒。它適用于泵浦光纖激光器、熒光衰變分析、LIDAR 和基于激光的材料加工中的應用。2“ x 2” 設計直接連接到標準 0.1“ 針距蝶形激光器封裝，使其成為激光系統中 OEM 使用的理想選擇。
T160 提供易于調節的電流和偏置設置。它與 Highland Technology 數字延遲和脈沖發生器兼容。
有關帶有內置脈沖發生器的激光驅動器，請參閱 T165 激光脈沖發生器。
規格
| 功能 | 嵌入式半導體激光管驅動器 |
| 邏輯輸入 | 可切換 TTL 或可選 LVDS/PECL/CML 輸入 TTL 閾值為 +0.4 伏，50 Ω 負載 差分輸入為 LVDS 或 3.3 伏 PECL，100 Ω 負載 激光電流跟隨邏輯輸入 |
| 傳播延遲 | 1 ns 標稱值 |
| 激光輸出 | 用戶可調 0 至 700 mA，2.5 V 順從性 需要冷卻 400 mA 以上 限制為 60% 占空比和 50 μS 最大導通時間 |
| 上升/下降時間 | 150 ps 至 1ns 標稱值（-2 和 -9 版本） 1 ns 標稱值（-14 版本） 實際上升/下降時間取決于激光電氣寄生效應 |
| 抖動 | < 10 ps RMS（-2 和 -9 版本） < 15 ps RMS（-14 和 -15 版本） |
| 控制 | 兩個微調電位器或外部模擬輸入設置激光器 ON 電流和激光器 OFF 偏置 外部輸入為 0 至 +3 伏，>10 K 負載 |
| 偏置范圍 | < 50 mV 至 +1.5 V，標稱，相對于地面的激光陽極 |
| 權力 | +5 伏，通過 USB 連接器或帶狀接頭 電流消耗：200 mA 加上激光電流 Highland J6 型 USB 電源可在高達 700 mA 激光電流的微調電位器模式下使用（僅提供評估版） |
| 連接 | TTL 輸入：SMB 連接器 LVDS/PECL、控制、電源：10 引腳 50 mil 2×5 帶狀電纜接頭 MONITOR 輸出：SMB 連接器 Micro-B USB 備用電源連接器 3 針接頭提供對激光 TEC 引腳的訪問 |
| LED 指示燈 | 綠色力量 |
| 包裝 | 2“ x 2” 印刷電路板 |
