H2W Technologies LMD-03-225-SSE交流線性感應電機

H2W Technologies? AC線性感應電機用于不需要任何定位的高速運動應用。這些電機需要三相交流電。速度可以通過改變輸入頻率來調整。鋁和鋼的反應板需要由客戶提供?？蛻粜枰峁┍３挚諝忾g隙的軸承系統。

H2W Technologies線性感應電機（LIM）是一種無接觸、高速的線性電機，其工作原理與旋轉的籠型感應電機相同。它們能夠達到每秒1800英寸[45米/秒]的速度，通常用于不需要精確定位的應用中。LIM還可以在失速狀態下運行以產生靜態推力。

三相線圈組件可以直接連接到交流線路以用于單速應用，或者連接到可調頻驅動器以精確控制電機的速度。這些電機是可逆的，還可以進行動態制動。

層疊線圈組件（如上所示）與客戶提供的鋁和鋼反應板一起使用以產生力。需要客戶提供的軸承系統來保持線圈組件與反應板之間的0.040” – 0.060” [1 – 1.5毫米] 空氣間隙。反應板的長度等于線圈長度加上行程。

H2W Technologies交流線性感應電機所產生的推力與電機的的有效表面積成正比。只有在給線圈組件通電時，線圈組件與反應板中的鋼之間才會有吸引力。

多個線圈組件可以一起使用以產生更大的力。如果反應板是圓盤，則可以產生旋轉運動。

在惡劣環境中，可以在線圈組件和反應板之間使用非磁性不銹鋼屏障來提供密封。

H2W Technologies LMD-03-225-SSE交流線性感應電機應用：

• 輸送系統
• 起重機驅動器
• 行李處理
• 視覺檢測設備
• 個人快速交通系統
• 主題公園游樂設施

H2W Technologies LMD-03-225-SSE交流線性感應電機介紹：

描述：不銹鋼外殼中封裝的3極直線感應電機
力：225磅，360磅。
要求：三相400 VAC 100 A@75 Hz，0.125英寸鋁，最小0.25英寸鋼，最小0.375英寸氣隙。凈重：約49公斤（107磅）

絕緣、繞組：H級（180C）絕緣、電纜、樹脂：F級（155C）
防護等級：IP67熱開關類型：單極常閉熱開關，自動復位

熱開關跳閘溫度：40℃

熱開關觸點額定值：1.6A 250v 0.6p.f. 50/60Hz

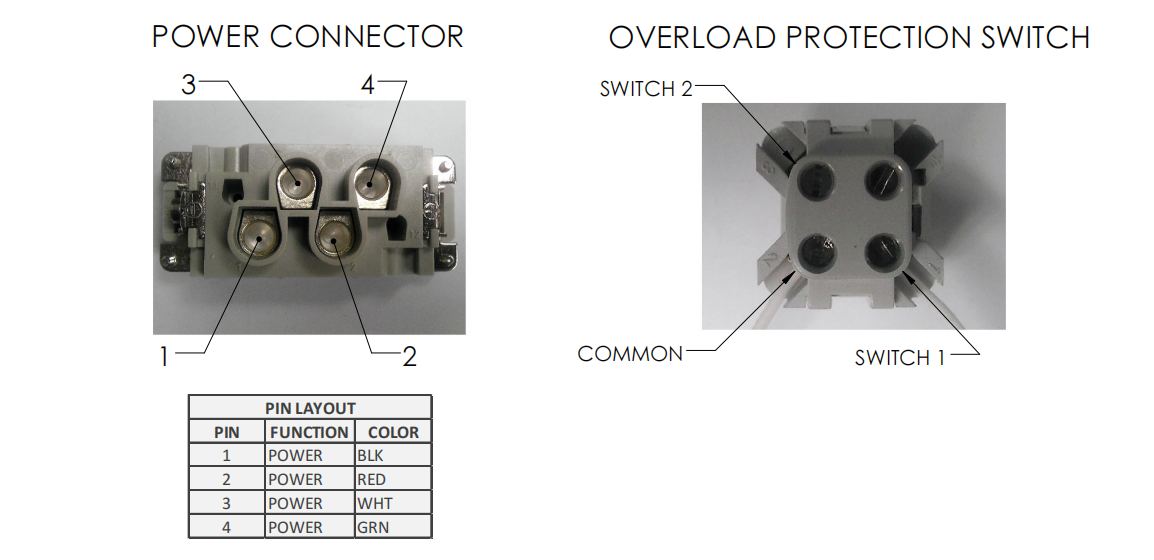

電源引線是四根5英尺長的#10 AWG導線，外徑為0.5英寸，內徑為5英尺0.65英寸。熱引線是兩根5英尺長、22 AWG導線在內徑為5英寸0.65英寸的PMA導管中。

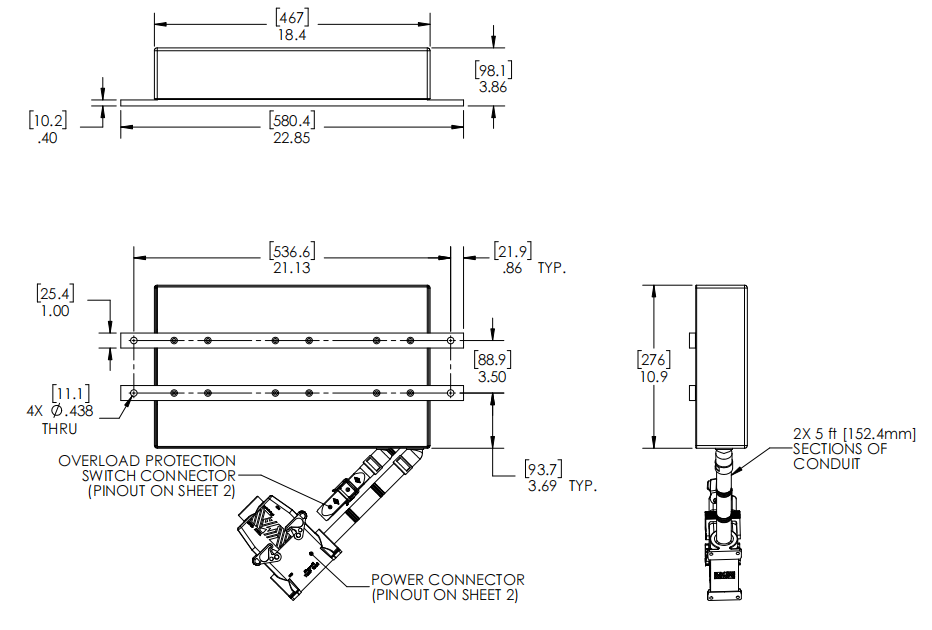

H2W Technologies LMD-03-225-SSE交流線性感應電機圖紙：
