瑞士greenTEG gSKIN? XM 熱電式傳感器 熱流傳感器

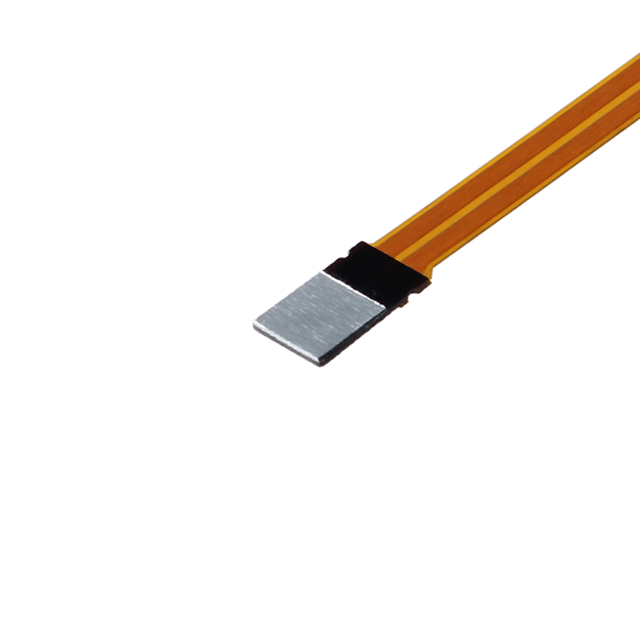

gSKIN? XM 熱電式傳感器

產品概述

小型熱通量傳感器，適用于在受控條件下進行可靠測量。提供無連接器和帶連接器兩種版本。

產品特點

  • 超高分辨率：可精確測量微小熱能和溫差

  • 低侵入性：超薄設計，對被測系統影響極小

  • 兼容性：帶連接器的型號適配所有?gSKIN? DLOG?數據記錄儀

  • 標準化校準：符合?ISO 8301?標準的傳導熱通量校準

  • 典型應用：

    • 科研開發（R&D）

    • 熱優化設計

    • 能效分析

    • 工業熱性能監測

技術參數表

參數類別技術指標
產品型號gSKIN? XM (A-044336)
檢測原理熱電式
感應區材質鋁（4.4×4.4×0.5mm）
量程范圍-150 ~ +150 kW/m2
噪聲等效熱通量0.340 W/m2 / 6.6 μW（穩態最優）
分辨率0.41 W/m2 / 7.9 μW（DLOG-4219）
溫差分辨率~140 μK
響應時間0.7秒（0-95%）
靈敏度≥1.5 μV/(W/m2)（參考值）
機械特性最大耐壓<2kgf；電阻<20Ω
熱特性導熱系數~1.1 W/(m·K)
線性度±1%（功率線性）
工作溫度-50 ~ +150°C
校準精度±3%（-30~70°C，ISO8301標準）
溫度依賴性0.25%/°C（靈敏度變化率）
均勻性±1%（以22.5°C為基準）
接口配置5cm柔性電路+100cm線纜（DLOG接口）
