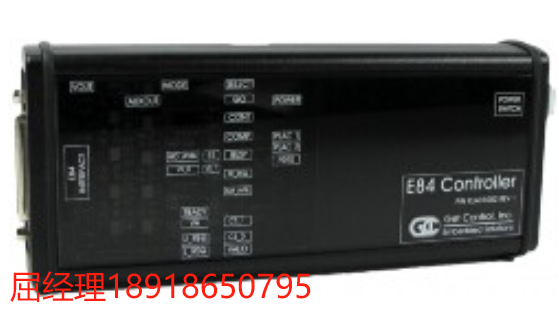

GCI?E84 串行到并行控制器?（E84 SPC）?是一種現成的解決方案，用于 300 毫米設備制造商為其產品提供符合 SEMI E84 標準的通信。跟 其內置的 Load 和 Unload 算法是過程的完美 E84 通信解決方案 工具、儲料器、負載端口、FOUP 緩沖區、智能存儲架和模擬負載端口。

E84 SPC?可通過標準串行輕松與設備控制器集成 通信連接。所有握手功能均自動執行，并帶有錯誤檢測功能 以及報告，只需要與設備控制器進行最少的通信開銷。 或者，E84 SPC?可以利用其布局和 存在傳感器輸入。E84 SPC?安裝在擠壓鋁制外殼中。E84 SPC?可以選擇不帶外殼訂購，以安裝到標準的 3 英寸卡軌中。

為所有外部布線提供兩個 AMP 3mm 微型 MATE-N-LOK 連接器，包括 RS232 接口（傳輸、 接收和接地）、6 個輔助輸入（用于負載端口放置和存在傳感器、光幕傳感器、 和輔助客戶定義輸入）、一個輔助輸出和系統電源。

母頭 DB-25 連接器提供完全兼容的無源 E84 PI/O 接口，以便與工廠連接 AMHS 或光收發器設備。它提供 16 個光隔離的 E84 I/O 信號和 3 個預留信號 光收發器信號：Select、Mode 和 Go。提供 LED 以指示每個 PI/O 的狀態 interface 信號。+24V 信號可用于為光收發器設備供電。

由基于行的 ASCII 消息集組成的 API 為主機提供軟件接口 控制器。API 提供了一種自動作模式來執行 E84 Load 和 Unload 握手 以最少的宿主干預。手動模式允許主機控制器控制和監控單個 PI/O 信號。

E84 SPC?需要一個 +18 至 30 VDC 的 200 mA 電源。
