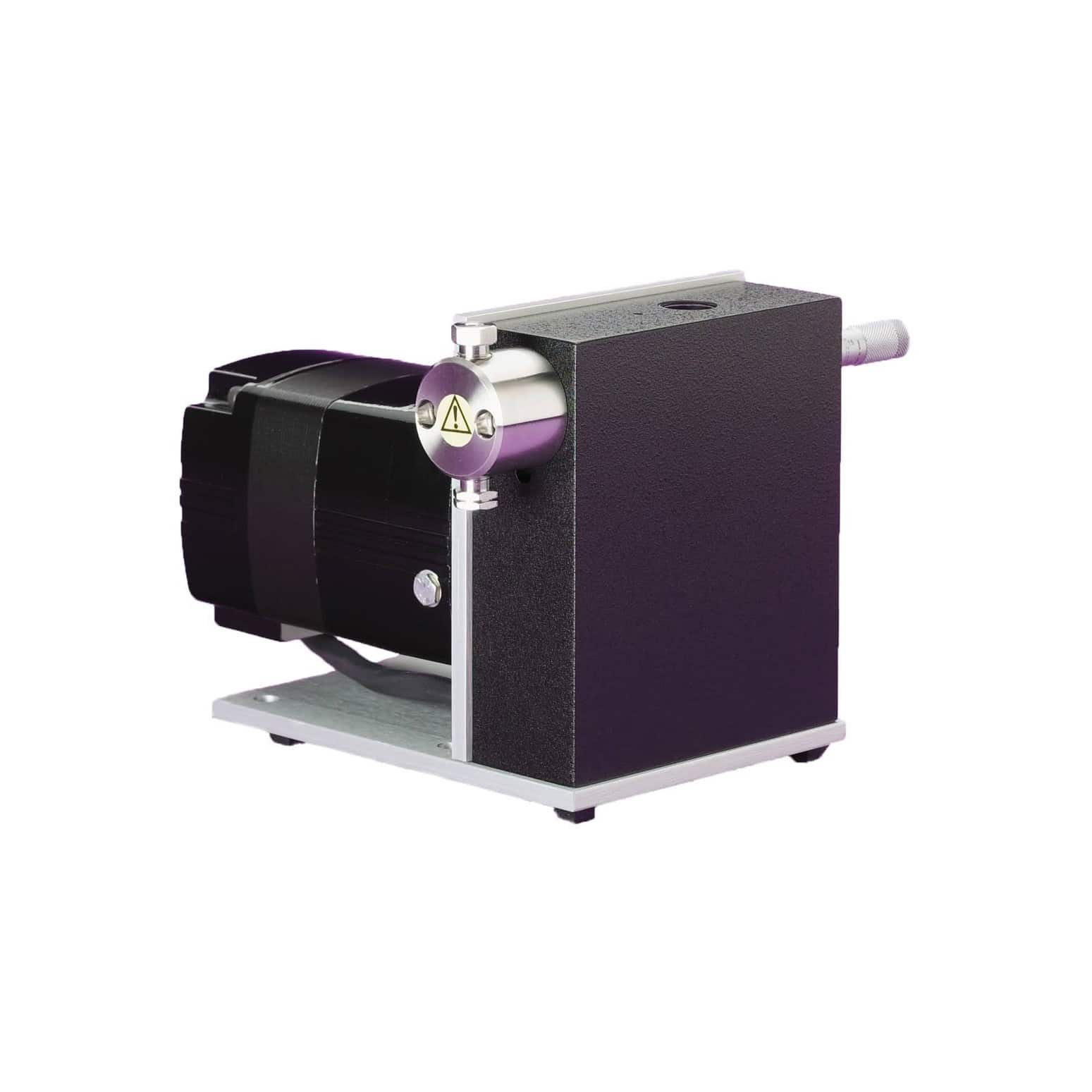

美國Eldex B-100-S-4高壓計量泵 HP系列精密高壓計量泵 流量范圍：1.0 – 32mL/min

描述：

HP系列泵可在高壓下提供精確計量

型號B-100-S-4

流量 1.0 – 32 毫升/分鐘

最大壓力 2000 psi

結構材料 316不銹鋼

電氣 115V/60Hz

規格：

接觸液體部件：

  • 316型：316不銹鋼、藍寶石、紅寶石、金、超高分子量聚乙烯（UHMW）、三氟氯乙烯（CTFE）。
  • PEEK型：聚醚醚酮（PEEK）、藍寶石、紅寶石、超高分子量聚乙烯（UHMW）、惰性聚合物。
  • CTFE型：三氟氯乙烯（CTFE）、藍寶石、紅寶石、金、超高分子量聚乙烯（UHMW）。

重復性：通常為±0.3%

粘度限制：500厘泊

管路連接：

  • 進口閥：1/4″-28低壓塑料接頭，適用于1/8″塑料管（泵附帶接頭和60cm管路）。
  • 316型出口閥：10-32管螺母和套圈，適用于1/16″管路（泵附帶管螺母和套圈）。
  • PEEK型出口閥：1/4″-28塑料接頭，適用于1/16″管路（泵附帶管螺母和套圈）。
  • CTFE型出口閥：1/4″-28低壓塑料接頭，適用于1/8″管路（泵附帶塑料接頭）。
  • 可根據要求提供帶特殊接頭的閥門。

尺寸（長x寬x高）：21厘米 x 19厘米 x 16厘米（8.25英寸 x 7.5英寸 x 6.3英寸）

重量：5公斤（11磅）

電氣參數：

  • 電壓/頻率：115VAC/60Hz
  • 額定功率：60VA
  • 保險絲：1A
  • 電機：無刷、交流同步、全封閉非通風型（TENV）。

備注：最大流量規格基于理論容積排量；實際流量會因流體粘度、壓縮性和溫度等因素而有所不同。



活塞剖面圖

HP 系列

Eldex?HP 系列高壓計量泵通過微米調節和變速控制提供可調節的精確流體輸送。這些泵是正位移往復活塞流體計量泵，由恒速電機驅動。泵的設計旨在提供平穩、恒定的流體體積，同時實現最大電機效率和最小脈動。快速響應的入口和出口止回閥通過球閥和閥座配置調節流向。流體路徑中的材料經過精心選擇，具有耐腐蝕性?；钊伤{(lán)寶石制成。入口和出口閥門提供藍寶石/紅寶石和 PEEK/陶瓷選項，適用于高溫/高壓應用。



千分尺流量控制

特點

  • 可靠的設計，便于維護并可連續使用多年
  • 精密微米調節，實現可調節的重復計量
  • 流量范圍：0.02-144 mL/min，壓力可達 5000 psi
  • 耐腐蝕材料
  • 可選變速控制（VS Control Option）
  • 防爆型號
