概述
UMS4 全自動掃描系統專門設計用于自動執行與聲場測量和映射相關的數據的采集、顯示、存儲和計算相關的重復性任務。我們的超聲測試罐系統是定制的，以滿足最終用戶的要求，并且可以包括其他功能。
|
|

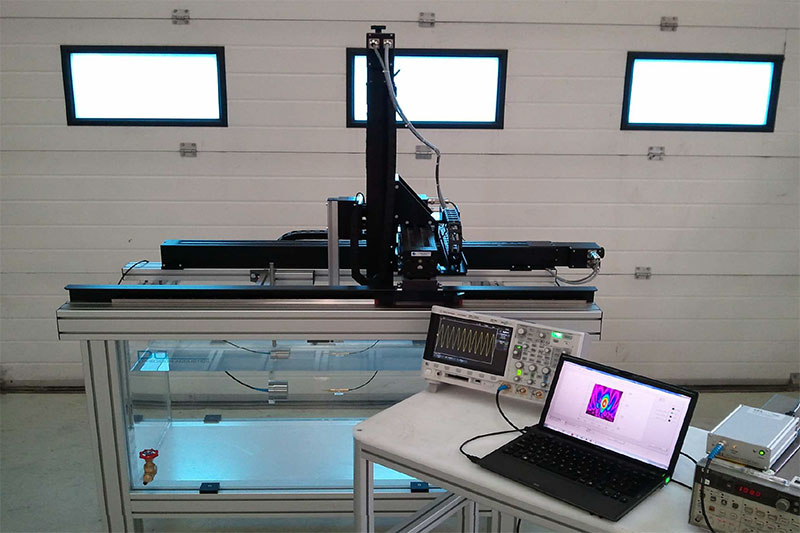

以上是Precision Acoustics提供給牛津大學生物醫學超聲和生物治療實驗室（BUBL）的系統。
超聲測量依賴于準確測量聲場的能力。UMS4 系統具有三個電動軸 （x，y，z），每個軸的重復精度為 6 微米。該系統配有電子控制模塊和預裝UMS軟件的PC。該軟件經過優化，可與是德科技 DSO-X 3000 系列示波器交互，但可與許多其他現代示波器配合使用。
選項包括一個額外的“旋轉軸定位裝置”，以促進換能器的聲軸與水聽器的精確對準;水調節系統;水聽器和換能器支架。
為了簡化客戶的采購，我們還可以提供所有功率放大器和函數發生器。
規格
| 電動軸 | 標準系統有 3 個電動軸，但我們制造的系統有 7 個電動軸。軸配有線性編碼器，以確?？芍貜?fù)定位。限位開關安裝在所有軸上。 |
| 掃描步長/分辨率 | 線性編碼器在整個行程長度上提供 0.006 mm ±定位精度和線性重復性，系統分辨率 0.001 mm 工作速度 20 mm/秒，并配有用戶可調限位開關和急停控制裝置。 |
| 系統幾何形狀 | UMS可以“水平”配置，也可以配置為“擊落”系統，用于開放式探頭測試。 |
| 頻率范圍/最大油箱尺寸 | 頻率范圍：這將取決于測試罐和聲學襯里的物理尺寸。請聯系我們，獲取有關您的工作頻率的罐體尺寸要求的準確信息。標準儲罐為 1 m x 0.5 m x 0.5 m，適用于 0.5 MHz 至 60 MHz 范圍內的測量。我們提供的儲罐最大可達 3 m x 1.5 m x 1.5 m，適用于 50 kHz 以上的測量。根據水箱的物理尺寸，它可以安裝在工作臺上或放置在合理的工作高度。 |
隨附的軟件集成了步進電機驅動的定位系統、示波器和 PC。它可以為個別客戶定制，但根據提供，它允許用戶進行線性和平面掃描，存儲數字化波形并計算所有相關的聲學參數。報告生成和腳本支持為任何應用程序生成輸出報告。
| 程序設計語言 | 所有 軟件 均 在 LabVIEW 2016 及 更高 版本 中 編寫。我們提供可執行版本和源代碼，使最終用戶能夠進行進一步的開發。 |
| 自動執行平面掃描例程 | 該軟件集成了定位系統、示波器和 PC，用于自動數據采集和存儲。 |
| 數據處理 | 隨附的后處理軟件能夠根據采集的數據計算標準聲學報告參數。 |
| 定制軟件 | 我們可以為客戶特定的應用和設備定制軟件。該軟件與是德科技示波器（DSO-X 3000 系列）集成，但我們可以根據需要更改軟件以適應其他示波器。 |
