PA,PRECISION ACOUSTICS,UMS,測試水槽定制

我們的超聲波測試水槽系統是根據最終用戶的需求定制的，可以包含額外的功能。

概述

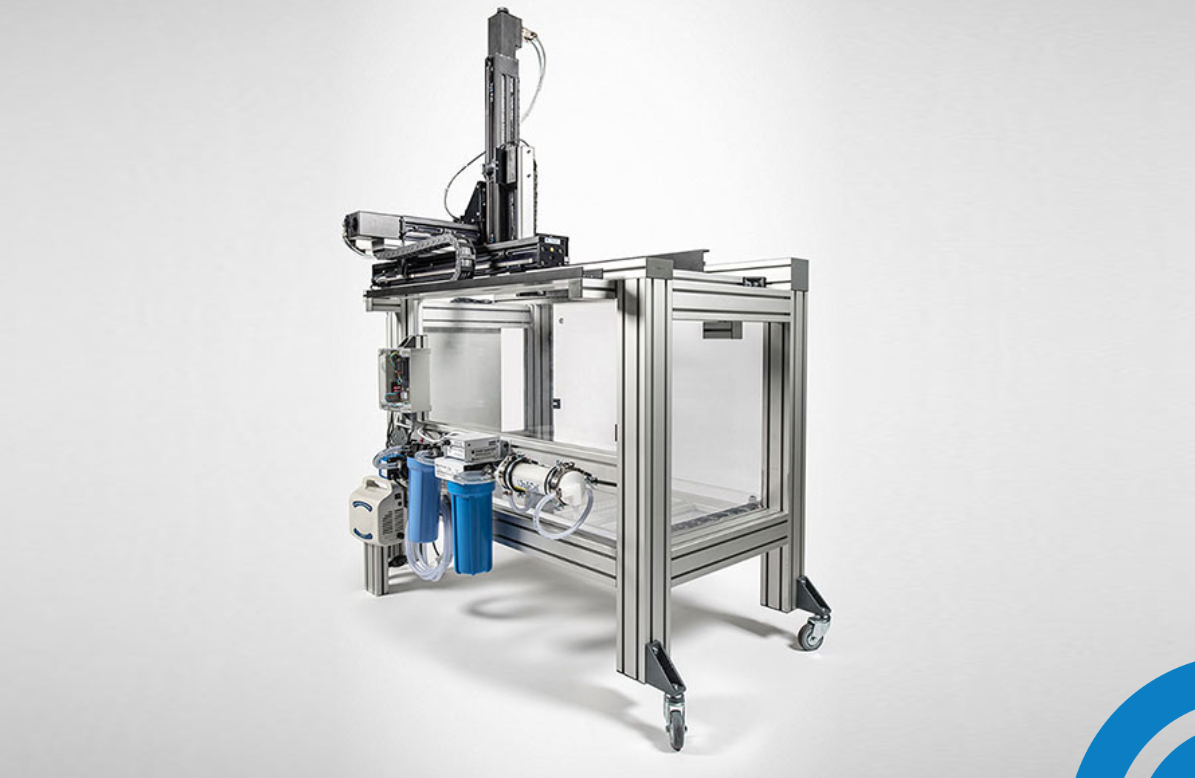

Precision Acoustics的超聲波測試水槽系統是根據最終用戶的需求定制的，可以包含額外的功能。這些鏈接提供了有關UMS軟件和聲學參數的更多詳細信息，同時還提供了這些UMS下載。定制選項
電動軸 標準系統配備了3個電動軸，但我們也制造了配備10個電動軸的系統。這些軸都配備了線性編碼器，以確?？芍貜投ㄎ弧Ｋ休S上均安裝了限位開關。
掃描步長/分辨率 線性編碼器提供位置精度和線性重復精度，± 0.005毫米的行程內系統分辨率為0.001毫米，工作速度為每秒20毫米，并配備用戶可調節的限位開關和緊急停止控制。
系統幾何形狀 UMS可以配置為“水平”或“shoot down”系統，用于開放背面換能器測試。
頻率范圍/最大水槽尺寸 頻率范圍：這取決于測試水槽的物理尺寸和聲學襯里。請聯系我們，獲取關于您工作頻率所需水槽尺寸的準確信息。標準水槽尺寸為1米×0.5米×0.5米，適用于0.5 MHz至60 MHz范圍內的測量。我們提供過3米×1.5米×1.5米的水槽，適用于50 kHz以上的測量。根據水槽的物理尺寸，可以安裝在工作臺上或適當?shù)墓ぷ鞲叨任恢谩?br /> 提供的軟件集成了步進電機驅動的定位系統、示波器和PC。它可以定制為個別客戶使用，但原裝配備使用戶能夠進行線性和平面掃描，存儲數字化波形并計算所有相關的聲學參數。報告生成和腳本化使得能夠生成任何應用的輸出報告。
編程語言 所有軟件均使用LabVIEW 2021及更高版本編寫。
自動化平面掃描例程 該軟件集成了定位系統、示波器和PC，實現了自動化數據捕捉和存儲。
數據處理 包含的后處理軟件能夠從獲取的數據中計算出標準的聲學報告參數。
定制軟件 我們可以根據客戶特定的應用和設備定制軟件。該軟件與Keysight Technologies示波器（DSO-X 3000系列）集成，但我們可以根據需要更改軟件以適應其他示波器。
可選附件
PA膜或針狀水聽器
適用于其他制造商水聽器的水聽器支架。
替代換能器支架。
UMS3掃描系統
UMS3掃描系統
生物醫學超聲
供應給牛津大學生物醫學超聲和生物治療實驗室（BUBL）
低頻測試水槽
低頻測試水槽
對面的圖片是Precision Acoustics提供給牛津大學生物醫學超聲和生物治療實驗室（BUBL）的系統。

超聲波測量依賴于準確測量聲場的能力。UMS4系統具有三個電動軸（x、y、z），每個軸的重復精度為6微米。系統配備了電子控制模塊和預裝的UMS軟件的PC。軟件優化與Keysight Technologies DSO-X 3000系列示波器交互，但也兼容許多其他現代示波器。

可選配置包括額外的“旋轉軸定位裝置”，以便準確對準換能器的聲軸與水聽器；水處理系統；水聽器和換能器支架。

為了簡化客戶的采購，我們還可以提供所有功放器和函數發生器。
