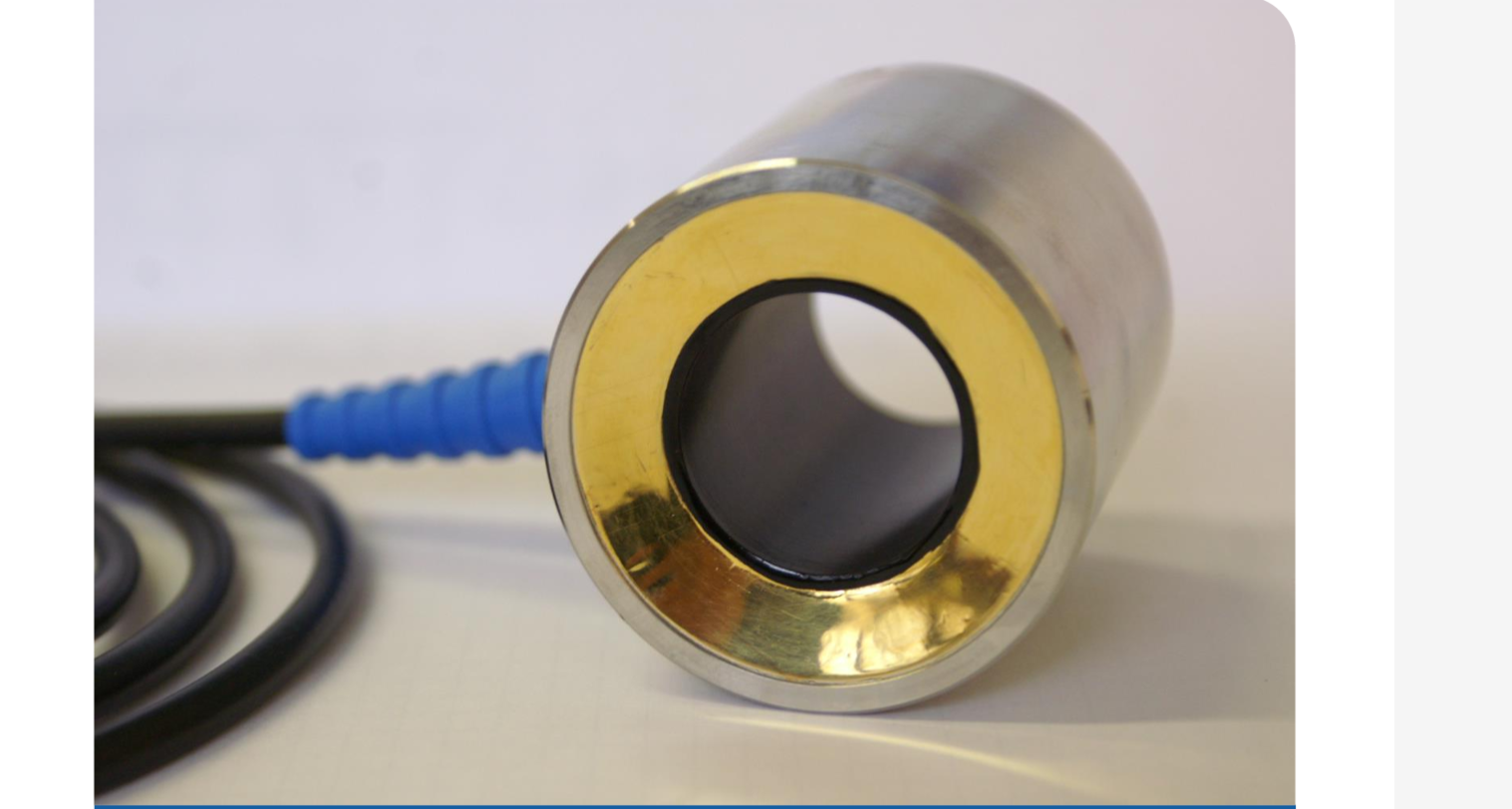

PRECISION ACOUSTICS,PA,被動空化檢測器
被動空化檢測器是一種特別設計的水聲傳感器，旨在在測量由空化引起的聲學信號時提供最佳的信噪比?？栈ǔＳ赏獠柯晥稣T發，這些聲場通常具有非常高的聲學振幅，但空化事件的聲學發射往往明顯較小。這些小的聲學發射以基本氣泡共振頻率的整數諧波和次諧波為特征，具有明確定義的頻譜峰。

被動空化檢測器的中心頻率至少比驅動信號高3倍，這確保高振幅驅動信號被濾除，同時可以測量空化事件的聲學發射。所有的被動空化檢測器都是根據客戶特定需求定制設計的。通常，被動空化檢測器的頻率響應和聚焦區域（如果有的話）都經過優化，以適應特定的實驗配置。大多數被動空化檢測器具有圓形或半球形的活動元件，也可以采用環形、方形或三角形等替代幾何形狀。

除了醫學波紋破碎器的瞬態源（例如醫學碎石儀）可以對驅動聲學信號進行時間分隔外，連續源（例如高強度聚焦超聲（HIFU）或高強度治療超聲（HITU）設備）則無法實現這種時間分隔。被動空化檢測器利用空化活動產生的典型聲學頻譜來解決這一問題。穩定空化的聲學發射以整數諧波和次諧波的明確定義頻譜峰為特征，而慣性空化的開始則會產生由崩潰氣泡產生的額外寬帶高頻成分。因此，常見做法是使用中心頻率至少比驅動信號頻率高3倍的被動空化檢測器，最好是5倍。通過這種方式，可以利用被動空化檢測器的自然頻率響應來濾除大部分驅動信號，同時對空化事件的聲學發射保持非常敏感。

另一個提高頻率的優點是被動空化檢測器的聚焦區域比HIFU源小。如果被動空化檢測器的聚焦區域在軸向上比HIFU源更大，就有可能對發生在前聚焦區域的空化產生敏感。這顯然是不可取的。如果被動空化檢測器不是同軸使用，而只是在同焦（即橫向）排列中使用，則聚焦區域重疊不是問題。

與其他醫學成像模式的使用
其他成像模式，如MRI和CT，越來越多地與臨床HIFU系統結合使用，以獲得額外數據。通常，這些其他模態正在用于提供有關HIFU治療的反饋。在這些情況下，能夠?qū)⒊上駭?shù)據與被動空化檢測器的聲學發射數據進行關聯可能是有利的。Precision Acoustics Ltd很高興能夠提供兼容CT和MRI的被動空化檢測器。圖1展示了被動空化檢測器的CT圖像示例。

測量配置

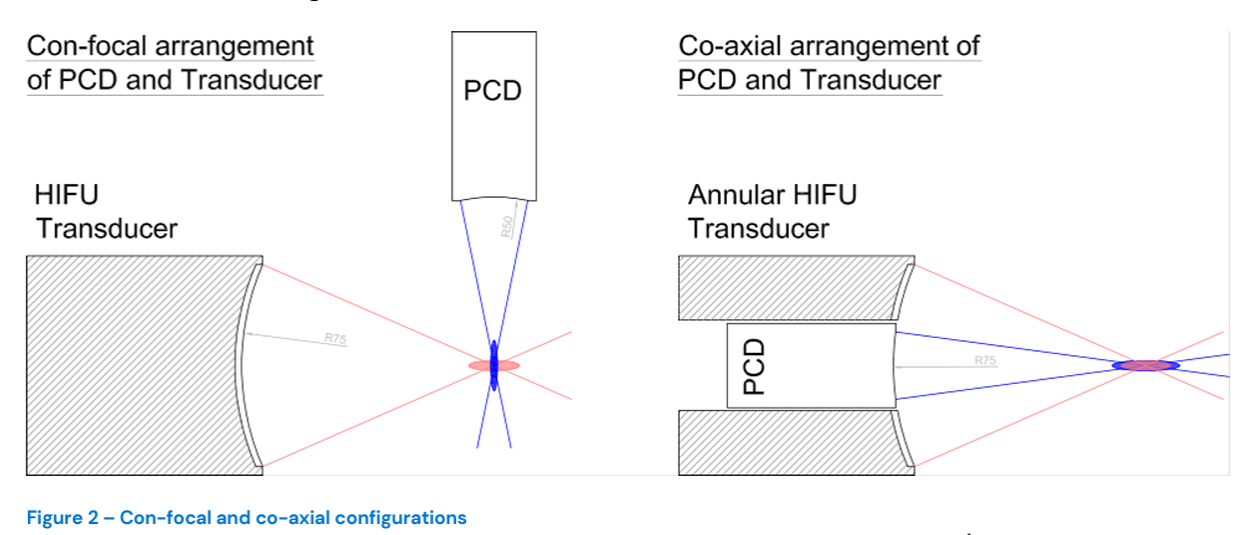

在使用被動空化檢測器（PCD）時，特別是在記錄類似于高強度聚焦超聲（HIFU）換能器生成的信號時，考慮如何使用它非常重要。如圖2所示，同焦和同軸配置是常見的配置方式

最強的空化活動將發生在源的焦區內（如圖2中粉色區域所示），而被動空化檢測器（PCD）只對其焦區內的聲學發射敏感（圖中藍色部分）。同焦布置的優勢在于兩個焦區的重疊區域非常小。因此，可以通過沿著HIFU換能器軸向移動PCD來將空化活動映射為距離的函數。然而，這種布置會增加一些測量復雜性，因為需要調整PCD和換能器的位置，使它們的焦區重疊。通常通過在PCD的場域中臨時放置一個球形反射器并將其用作脈沖/回波傳感器來完成這一過程。PCD在三個正交方向上移動，直到背面回波最大化。然后換能器也被用作脈沖/回波裝置并重復該過程。一旦PCD和換能器對準，球形反射器就可以被移除。同軸布置對于環形超聲源最為相關。PCD可以通過中央孔徑引入，并調整其位置，以使源換能器和PCD的焦區對準。在將PCD與聚焦換能器對準時，比較兩個設備焦區的尺寸非常重要。本文檔后面還可以找到樣品PCD剖面（軸向和橫向）的配置。請注意，PCD和換能器的焦區通常是橢圓形，軸向?qū)挾燃s為橫向?qū)挾鹊?0-20倍。

技術規格

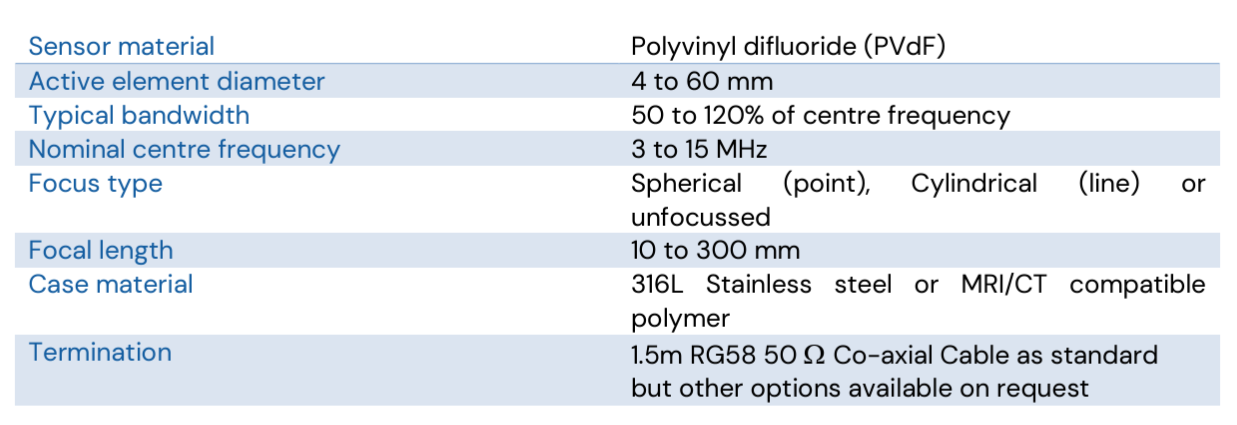

PCD可以根據不同的選項進行多種構造。下表提供了一些可以調整的構造參數示例，以及典型的數值范圍。也可以根據需要組合超出這些范圍的參數。請與我們團隊的成員討論您的具體需求。

樣品被動空化檢測器性能

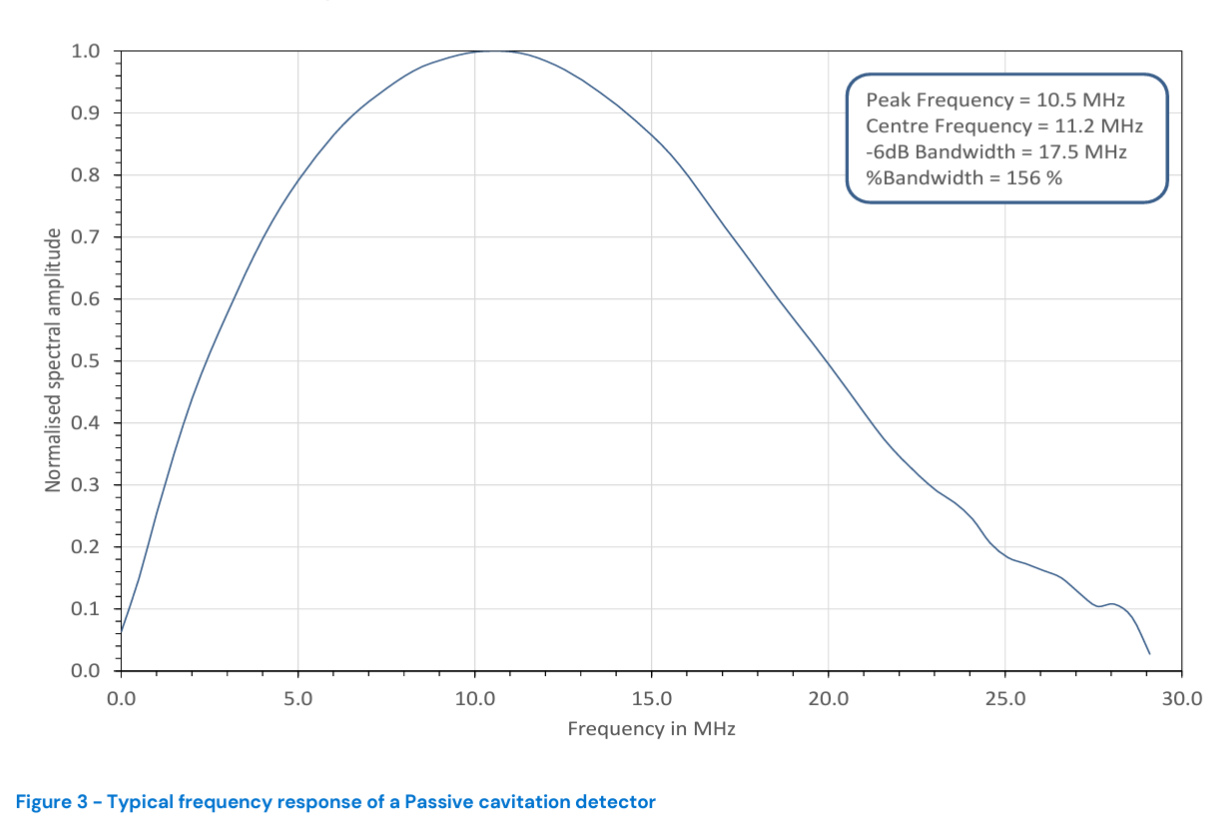

由于PCD的可能配置范圍廣泛，因此無法提供典型性能數據。然而，本節提供了根據以下設計參數制造的PCD的一些樣本數據：直徑19mm，焦距50mm，中心頻率11 MHz，最寬帶寬

束流特性

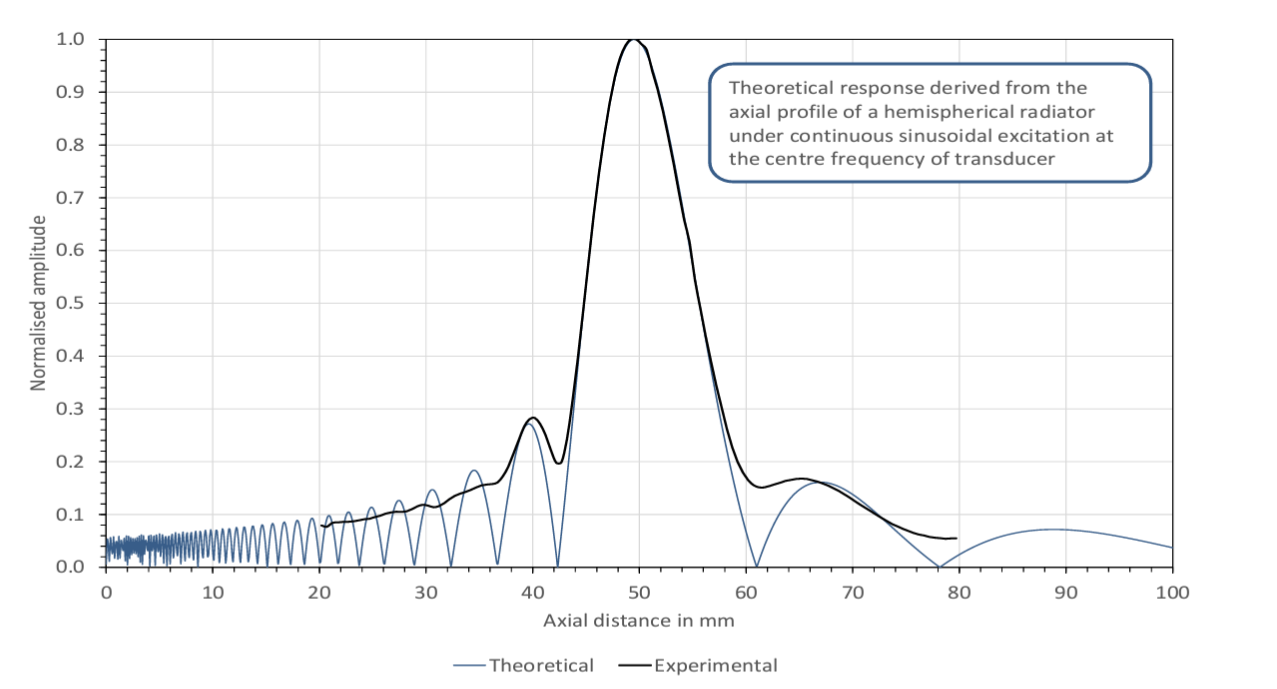

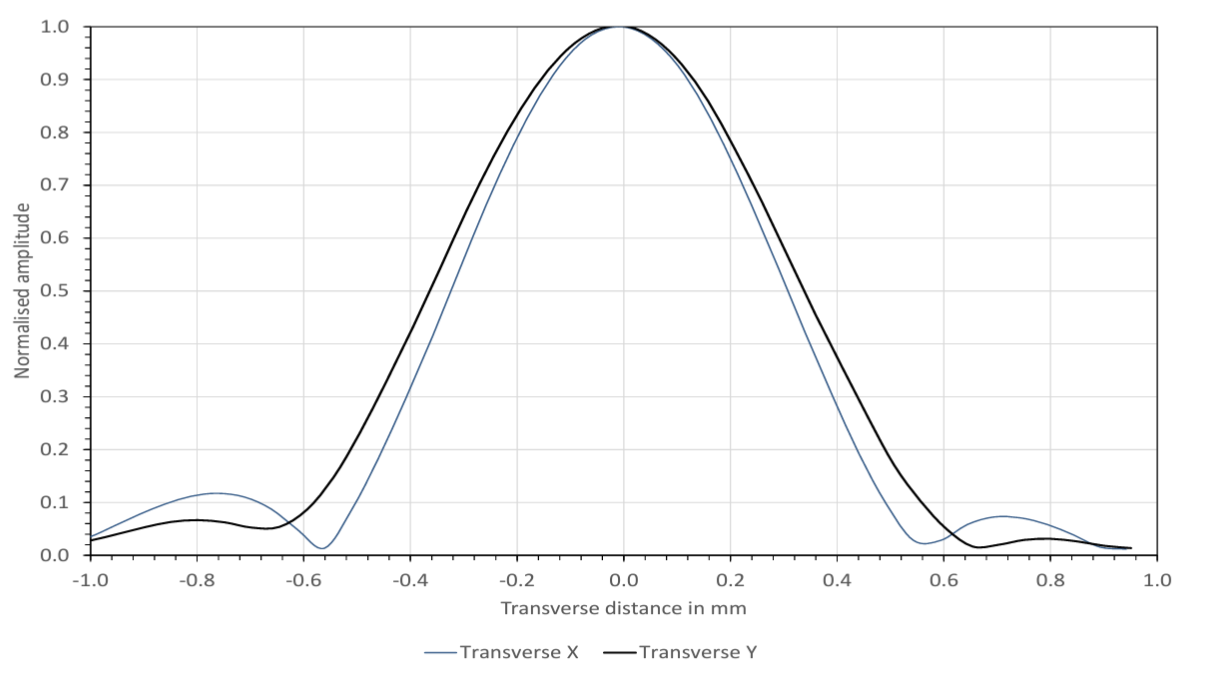

本樣品PCD的軸向和橫向壓力分布與理論響應進行了比較，理論響應基于直徑為19mm、焦距為50mm的半球形輻射器，并受到11 MHz連續正弦激勵。

(Note: “Beam profiles” could be translated as “束流特性” or “束流分布” in this context, where “束流” refers to the characteristics or distribution of the beam.)
